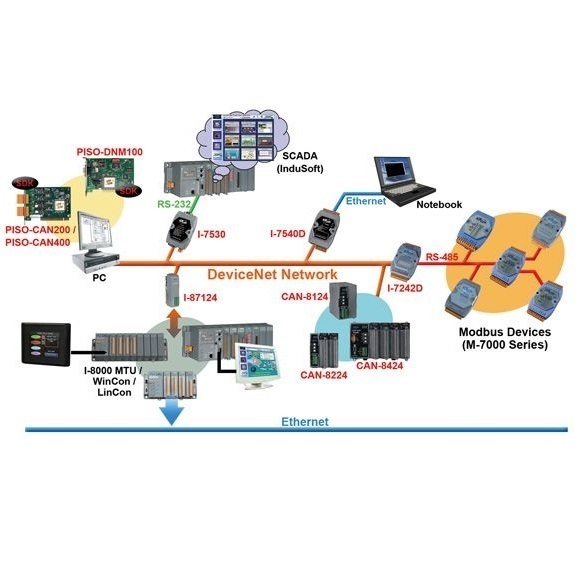

DeviceNet 소개
CAN Bus를 기반으로하는 DeviceNet은 산업 자동화를 위한 세계 최고의 장치 수준 네트워크 중 하나입니다. 실제로 독립적인 산업 분석 보고서에서 설문 조사한 최종 사용자의 40 % 이상이 다른 네트워크보다 DeviceNet을 선택합니다.
ICP DAS는 수 년 동안 CAN 기반 DeviceNet 프로토콜 제품을 개발해 왔습니다. 여기에는 ICP DAS의 PAC 용 PCI 인터페이스 카드, 게이트웨이, DeviceNet IO 및 DeviceNet 모듈 (WinPAC/WinCon/LinCon/I-8000 시리즈 메인 제어 장치)이 포함됩니다. 또한 고객이 다양한 DeviceNet 네트워크 기술 문제를 해결할 수 있도록 지원합니다. 또한 사용자에게 DeviceNet 솔루션을 제공할 수 있습니다. ICP DAS는 또한 전 세계에서 DeviceNet 컨퍼런스, 전시회 및 교육 과정을 개최하고 있습니다.
■ 사전 정의 된 마스터 슬레이브 연결 세트 (Pre-Defined Master Slave Connection Set)
| IDENTIFIER BITS | IDENTITY HEX | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 | |
| 0 | Group 1 Message ID |
Source MAC ID | Group 1 Messages | ||||||||
| 0 | 1 | 1 | 0 | 1 | Source MAC ID | Slave’s I/O Change of State or Cyclic Message | |||||
| 0 | 1 | 1 | 1 | 0 | Source MAC ID | Slave’s I/O Bit–Strobe Response Message | |||||
| 0 | 1 | 1 | 1 | 1 | Source MAC ID | Slave’s I/O Poll Response Message | |||||
| 1 | 0 | MAC ID | Group 2 Message ID |
Group 2 Messages | |||||||
| 1 | 0 | Source MAC ID | 0 | 0 | 0 | Master’s I/O Bit–Strobe Command Message | |||||
| 1 | 0 | Source MAC ID | 0 | 0 | 1 | Reserved of Master’s Use -- Use id TBD | |||||
| 1 | 0 | Source MAC ID | 0 | 1 | 0 | Master’s Change of State/Cyclic Acknowledge Message | |||||
| 1 | 0 | Source MAC ID | 0 | 1 | 1 | Slave’s Explicit Response Messages | |||||
| 1 | 0 | Destination MAC ID | 1 | 0 | 0 | Master’s Connected Explicit Request Messages | |||||
| 1 | 0 | Destination MAC ID | 1 | 0 | 1 | Master’s I/O Poll Cmd/Cha of State/Cyclic Message | |||||
| 1 | 0 | Destination MAC ID | 1 | 1 | 0 | Group 2 Only Unconnected Explicit Request Messages | |||||
| 1 | 0 | Destination MAC ID | 1 | 1 | 1 | Duplicate MAC ID Check Messages | |||||
■ DeviceNet 메시지 그룹 (DeviceNet Message Groups)
| IDENTIFIER BITS | IDENTITY USAGE | HEX RANGE | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 | ||
| 0 | Group 1 Message ID |
Source MAC ID | Group 1 Messages | 000–3ff | ||||||||
| 1 | 0 | MAC ID | Group 2 Message ID |
Group 2 Messages | 400–5ff | |||||||
| 1 | 1 | Group 3 Message ID |
Source MAC ID | Message Group 3 | 600-7bf | |||||||
| 1 | 1 | 1 | 1 | 1 | Group 4 Message ID | Group 4 Messages | 7c0–7ef | |||||
■ 원격 I/O의 메모리 맵 (Memory map of Remote I/O)
"입력 영역"과 "출력 영역"의 두 가지 메모리 영역이 있습니다. 모든 DeviceNet 슬레이브의 입력 데이터는 DeviceNet 마스터 스캔 엔진에 의해 "입력 영역"에 저장됩니다. 반대로 이러한 DeviceNet 슬레이브의 출력 데이터는 "출력 영역"에 있습니다. 다음 그림을 참조하십시오.
사용자는 PISO-DNM100U 또는 I-8124W와 같은 DeviceNet 마스터 모듈의 "입력 영역"에서 벌크 데이터를 읽을 수 있습니다. 이 대량 데이터에는 여러 기기의 입력 상태가 포함됩니다. 원격 DeviceNet 슬레이브의 입력 상태 중 하나가 변경되면 "입력 영역"에 있는 해당 데이터가 즉시 변경됩니다. 반대로 "출력 영역"에는 여러 장치의 출력 데이터가 포함됩니다. 사용자는 “출력 영역”에 있는 해당 데이터를 변경하여 특정 장치의 출력 값을 변경할 수 있습니다.
