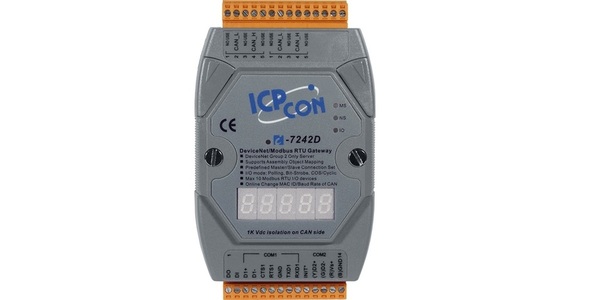

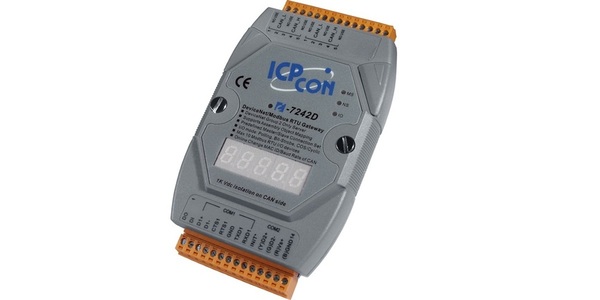

I-7242D

제품명
I-7242D
용도
DeviceNet
특성
DeviceNet/DCON 게이트웨이
제조사
ICPDAS(대만)

I-7242D

DeviceNet 슬레이브 to Modbus RTU 마스터 게이트웨이

I-7242D를 사용하면 DeviceNet 네트워크에 있는 마스터가 Modbus RTU 네트워크의 슬레이브와 통신 할 수 있습니다. DeviceNet 네트워크의 "그룹 2 전용 슬레이브(Group 2 Only Slave)"장치이며 "사전 정의 된 마스터/슬레이브 연결 세트(Predefined Master/Slave Connection Set)"를 지원합니다. Modbus 네트워크의 관점에서 보면 Modbus RTU 마스터는 Modbus RTU 슬레이브의 사전 정의 된 모든 데이터를 폴링하고 DeviceNet 제어 명령을 Modbus 슬레이브로 우회합니다. 이 장치는 빌딩 자동화, 원격 데이터 수집, 환경 제어 및 모니터링, 실험실 장비 및 연구, 공장 자동화 등의 응용 분야에 널리 사용됩니다. I-7242D에는 I-7242D의 매개 변수를 구성하는데 사용되는 유틸리티 툴도 있습니다. EDS 파일을 빌드하십시오. EDS 파일을 통해 I-7242D로 Modbus RTU 장치를 DeviceNet 어플리케이션에 쉽게 적용 할 수 있습니다.







  • 제어 시스템
  • 빌딩 자동화
  • 공장 자동화
  • 분산 데이터 수집







  DeviceNet 사양

▪  그룹 2 전용 서버 DeviceNet 가입자
▪  동적 어셈블리 개체 매핑
▪  온라인 변경 전송 속도 및 MAC ID
▪  NS, MS 및 IO LED 표시기
▪  작동 모드, MAC ID, 전송 속도 및 오류 코드를 표시하는 7-분절 LED
▪  연결 지원
       ‣ "명시적 연결"
       ‣ "폴링 된 명령/응답" 연결
       ‣ 비트 스트로브 명령/응답" 연결
       ‣ "Cnange-of-State/Cyclic" 연결
▪  특정 EDS 파일을 사용하여 쉽게 구성
▪  전체 Modbus 인터페이스를 위한 전용 명시적 메시지 인터페이스
▪  Exlpicit &  I/O 길이 : 최대 240 byte.



  Modbus RTU 사양

▪  최대 가입자 수 : 10 개의 Modbus 명령
▪  통신 속도 : 1200,2400,4800,9600,19200,38400,57600 또는 115200 bps/초, 유틸리티를 사용하여 구성
▪  Data bit : 8-bit, 유틸리티를 사용하여 구성
▪  Parity bit : None, even 또는 odd, 유틸리티를 사용하여 구성
▪  Stop bit : 1 또는 2 bit, 유틸리티를 사용하여 구성









I-7242D 유틸리티는 사용자가 장치를 구성하는 데 도움을 주며 다음과 같은 기능을 제공합니다.

  • DeviceNet 노드 ID, 전송 속도 설정 지원
  • Modbus RTU 매개 변수 설정 지원
  • Modbus RTU 장치 구성 표시
  • DeviceNet 어플리케이션 및 어셈블리 오브젝트 구성 표시
  • DeviceNet 폴링, Bit-Strobe 및 COS​/ Cyclic 생성 및 소비 연결 경로 설정 지원
  • 다이나믹 프로덕션 EDS 파일








DNS_MRU 게이트웨이를 사용하는 방법에 대한 간단한 단계는 다음과 같습니다.







암호
이름
기술
01 (0x01)
코일 상태 읽기
슬레이브에서 이산 출력의 ON / OFF 상태를 읽는다.
02 (0x02)
입력 상태 읽기
슬레이브에서 이산 입력의 ON / OFF 상태를 읽는다.
03 (0x03)
읽기 유지 레지스터
슬레이브에서 레지스터를 보유하는 바이너리 내용 읽기
04 (0x04)
입력 레지스터 읽기
슬레이브에있는 입력 레지스터의 이진 내용 읽기
15 (0x0F)
강제 다중 코일
일련의 코일에있는 각 코일을 ON 또는 OFF로 강제합니다.
16 (0x10)
프리셋 다중 레지스터
값을 레지스터의 순서로 프리셋






 하드웨어
워치독(Watchgod)
 워치독 IC
 CAN 인터페이스
컨트롤러
 NXP SJA1000T with 16 MHz clock
트랜시버
 NXP 82C250
커넥터
 5-핀 나사형 터미널 블록 (CAN_L, CAN_H, N/A for others)
절연
 DC-to-DC용 1000 VDC, photo-couple용 2500 Vrms
프로토콜
 DeviceNet 볼륨 I ver2.0, 볼륨 II ver2.0
 UART 인터페이스
COM 1
 RS-232(구성용)
COM 2
 RS-485 (Self-turner 내장너)
전송 속도(bps)
 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Data bit
 7, 8
Stop bit
 1, 2
Parity
 None, Even, Odd
프로토콜
 Modbus RTU
 Led
라운드 LED
 MS LED, NS LED, IO LED
5자리 7-세그먼트
 예
 전원
전원 공급 장치
 규제되지 않은 +10 ~ +30 VDC
보호
 전원 역 극성 보호, 과전압 브라운 아웃 보호
전력 소비
 3 W
 메커니즘
치수
 72mm x 122mm x 33mm (W x L x H)
 환경
작동 온도
 -25 ~ 75 °C
보관 온도
 -30 ~ 80 °C
습도
 10 ~ 90 % RH, 비 응축




I-7242D-G
 DeviceNet 슬레이브/Modbus RTU 마스터 게이트웨이 (RoHS)
I-7242D-G CR
 DeviceNet 슬레이브/Modbus RTU 마스터 게이트웨이 (RoHS)
