GW-7243D

제품명
GW-7243D
용도
DeviceNet
특성
DeviceNet Slave/Modbus Master 게이트웨이
제조사
ICPDAS(대만)

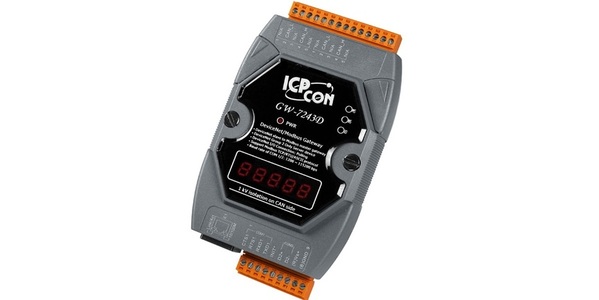

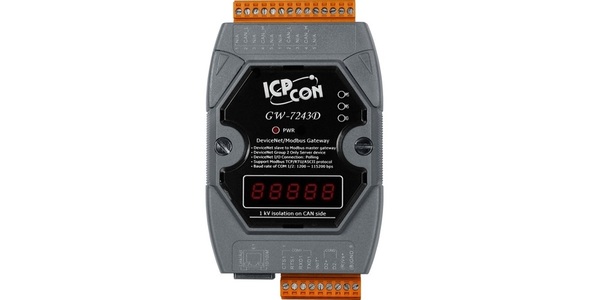

GW-7243D

Modbus TCP / RTU / ASCII 마스터 게이트웨이에 대한 DeviceNet 슬레이브

GW-7243D는 DeviceNet 슬레이브 및 Modbus 마스터 기능을 제공하며 DeviceNet 마스터가 Modbus 슬레이브 장치에 액세스 할 수있게합니다. DeviceNet 네트워크에서이 모듈은 그룹 2 전용 서버 장치로 작동하고 DeviceNet 마스터와의 연결을 구축하기를 기다립니다. Modbus 네트워크에서 GW-7243D는 마스터 디바이스이며 주기적으로 Modbus 슬레이브 장치에 액세스하기위한 명령을 전송합니다. GW-7243D의 Modbus TCP 클라이언트와 Modbus RTU / ASCII 마스터 인터페이스는 동시에 작동 할 수 있습니다. 이 기능은 사용자가 이더넷, RS-232 또는 RS-485 통신 인터페이스를 제공하더라도 DeviceNet 네트워크에 다른 종류의 Modbus 슬레이브 장치를 함께 통합 할 수 있음을 의미합니다. GW-7243D의 사용을 단순화하기 위해 구성 및 EDS 파일 제작을위한 GW-7243D 유틸리티 도구가 제공됩니다.

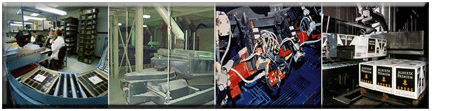

  • 생산 셀은 CPU를 구축하고 테스트합니다.
  • 맥주 양조장
  • 식품 포장용 장비
  • 유리 섬유 꼬기 기계
  • 스폰지 생산 공장
  • 스폰지 생산 공장
  • 오버 헤드 스토리지 빈 생산
  • 포켓 빵 제과점
  • 식탁 생산
  • HVAC 모듈 생산
  • 트롤러 자동화 시스템
  • LCD 제조 공장
  • 롤링 강철 문 생산
  • 보틀 링 라인
  • 긴밀한 제조







DeviceNet 기능
  • DeviceNet 사양 볼륨 I / II, 릴리스 2.0 준수
  • "그룹 2 전용 서버"DeviceNet 가입자
  • CAN의 온라인 변경 전송 속도 및 MAC ID
  • MS.NS 및 IO Led 표시기
  • 오프라인 연결 설정 및 장치 종료 메시지 지원
  • 명시 적 및 I / O 길이 : 최대 240 바이트
  • 지원되는 연결 :
    • 하나의 "명시 적 연결"
    • 하나의 "Polled Command / Response"연결

Modbus RTU 기능
  • 사용자는 각 COM 포트에 대해 Modbus RTU / ASCII 프로토콜을 선택할 수 있습니다.
  • 각 COM 포트에 대한 최대 10 개의 Modbus RTU / ASCII 명령 지원
  • Modbus 기능 코드 지원 : 0x01,0x02,0x03,0x04,0x05,0x06,0x0F 및 0x10
  • 지원 통신 속도 : 1200,2400,4800,9600,19200,38400,57600 및 115200 bps
  • 데이터 비트 : 7 또는 8 비트
  • 패리티 비트 : 없음, 짝수 또는 홀수
  • 정지 비트 : 1 또는 2 비트
  • Modbus RTU / ASCII 명령을위한 최대 1920 채널 DI / O 지원
  • Modbus RTU / ASCII 명령을위한 최대 120 채널 AI / O 지원
  • 최대 2048 개의 채널 DI, 2048 개의 채널 DO, 1024 개의 채널 AI 및 1024 개의 채널 AO 각 COM 포트
Modbus TCP 기능
  • 최대 4 개의 Modbus TCP 장치 지원
  • 각 Modbus TCP 장치에 대한 최대 5 개의 Modbus TCP 명령 지원
  • Modbus 기능 코드 지원 : 0x01,0x02,0x03,0x04,0x05,0x06,0x0F 및 0x10
  • Modbus TCP 명령을위한 최대 1920 개의 채널 DI / O 지원
  • Modbus TCP 명령을위한 최대 120 채널 AI / O 지원
  • 최대 2048 채널 DI, 2048 채널 DO, 1024 채널 AI 및 1024 채널 AO (각 Modbus TCP 장치 용)






GW-7243D 유틸리티는 사용자가 장치를 구성하는 데 도움을 주며 다음과 같은 기능을 가지고 있습니다 :

  • 지원 모듈 IP / Gateway / Mask 설정
  • DeviceNet 노드 ID, 보드 율 설정 지원
  • Com 포트 통신 설정 지원
  • Modbus TCP / RTU / ASCII 프로토콜 통신 매개 변수 설정 지원
  • DeviceNet 폴링 I / O 연결 경로 설정 지원
  • Modbus TCP / RTU / ASCII 프로토콜 통신 매개 변수 표시
  • DeviceNet 응용 프로그램 개체 구성 표시
  • 설정 후 다이나믹 프로덕션 EDS 파일




GW-7243D 사용법에 대한 간단한 단계는 다음과 같습니다 :






암호
이름
기술
01 (0x01)
코일 상태 읽기
슬레이브에서 이산 출력의 ON / OFF 상태를 읽는다.
02 (0x02)
입력 상태 읽기
슬레이브에서 이산 입력의 ON / OFF 상태를 읽는다.
03 (0x03)
읽기 유지 레지스터
슬레이브에서 레지스터를 보유하는 바이너리 내용 읽기
04 (0x04)
입력 레지스터 읽기
슬레이브에있는 입력 레지스터의 이진 내용 읽기
05 (0x05)
Singal Coil 작성
단일 코일을 ON 또는 OFF로 설정합니다.
06 (0x06)
단일 레지스터 쓰기
단일 보유 레지스터에 값 사전 설정
15 (0x0F)
강제 다중 코일
일련의 코일에있는 각 코일을 ON 또는 OFF로 강제합니다.
16 (0x10)
프리셋 다중 레지스터
값을 레지스터의 순서로 프리셋





















하드웨어
EEPROM
16 KB; 데이터 보존 기간 : 40 년; 1,000,000 개의 지우기 / 쓰기 사이클
지키는 개
워치 독 IC
CAN 인터페이스
제어 장치
NXP SJA1000T (16 MHz 클록 포함)
송수신기
NXP 82C250
커넥터
5 핀 나사 고정 터미널 블록 (CAN_L, CAN_H, 기타 N / A)
격리
DC- DC1000 V DC , 사진 - 커플은 2500 Vrms
실험 계획안
DeviceNet 볼륨 I ver2.0, 볼륨 II ver2.0
UART 인터페이스
COM 1
RS-232
COM 1 커넥터
5 핀 나사 고정 터미널 블록 (TxD, RxD, RTS, CTS, GND)
COM 2
RS-485 (내부자가 터너)
COM 2 커넥터
2 핀 나사 고정 터미널 블록 (DATA +, DATA-)
실험 계획안
Modbus ASCII / Modbus RTU
이더넷 인터페이스
제어 장치
10 / 100Base-TX 이더넷 컨트롤러 (자동 협상, Auto_MDIX)
커넥터
LED 표시기가있는 RJ-45
실험 계획안
Modbus TCP
전원 공급 장치
무제한 +10 ~ +30 V DC
보호
전원 역 극성 보호, 과전압 절전 보호
전력 소비
2.5 W
기구
치수
72mm x 122mm x 33mm (가로 x 세로 x 높이)
환경
작동 온도.
-25 ~ 75 ℃
보관 온도
-30 ~ 80 ℃
습기
10 ~ 90 % RH, 비 응축






GW-7243D-G CR
DeviceNet 슬레이브 / Modbus 마스터 게이트웨이 (RoHS)
