GW-7434D

제품명
GW-7434D
용도
DeviceNet
특성
Modbus/TCP server to DeviceNet Master 게이트웨이
제조사
ICPDAS(대만)

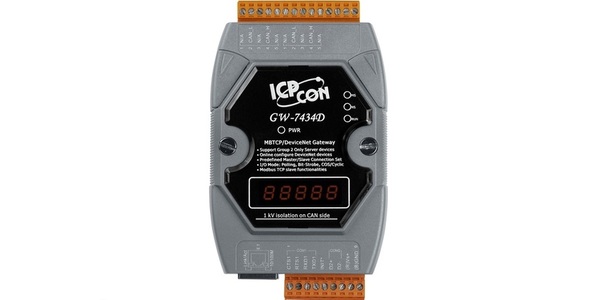

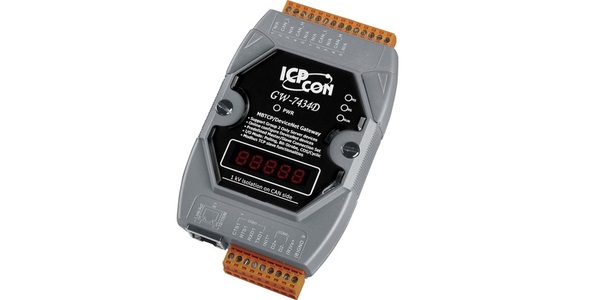

GW-7434D

Modbus TCP / RTU / ASCII 슬레이브에서 DeviceNet 마스터 게이트웨이로

GW-7434D는 DeviceNet 프로토콜과 Modbus TCP 프로토콜 간의 통신 프로토콜 변환을 제공하는 경제적 인 솔루션입니다. 이 모듈은 기존 DeviceNet 네트워크를 이더넷 기반 PLC, HMI 또는 SCADA에 연결하여 제어 또는 모니터링 시스템을 설정하는 문제를 해결합니다. GW-7243D와 달리 GW-7434D는 사전 정의 된 마스터 연결 설정 기능과 그룹 2 전용 서버 기능을 DeviceNet 마스터로 제공하며 DeviceNet 슬레이브에 자동 및 주기적으로 액세스 할 수 있습니다. PLC, HMI 또는 SCADA가 DeviceNet 슬레이브에 액세스하고 GW-7434D의 RS-232 또는 RS-485 포트에 연결된 Modbus 슬레이브 또는 COM 기반 장치와 동시에 통신하려는 경우 GW-7434D는 Modbus TCP 서버 또는 VxComm 서버를 사용하여 해당 장치와 데이터를 교환하십시오.





DeviceNet 가스 밸브 스테이션 (영어)

로봇 암 제어 (중국어 번체)

로봇 암 제어 (영문)

만진 HMI 응용 (영어)






  • 프로그래밍 가능한 DeviceNet 마스터 MAC ID
  • 프로그래머블 DeviceNet 전송 속도 125K, 250K, 500K
  • 최대 DeviceNet 장치 최대 63 개 지원
  • 사전 정의 된 마스터 / 슬레이브 연결 세트
  • Devicenet I / O 길이 : 최대 128 바이트 DeviceNet 슬레이브 당 (입력 / 출력)
  • 총 DeviceNet I / O 길이 : 최대 1280 바이트 모든 DeviceNet 슬레이브에 대한 (입력 / 출력)
  • I / O 작동 모드 지원 : 폴링, 비트 스트로브 및 상태 /주기 변경
  • 맵핑 할 DeviceNet I / O 용 최대 512 바이트 Modbus I / O 데이터 지원
  • 네트워크에 장치를 추가하고 네트워크에서 장치를 제거하는 기능을 지원합니다.
  • 단일 Modbus / TCP에서 다중 Modbus / RTU로 변환, 유틸리티 별 설정
  • 유틸리티의 설정에 따라 컨트롤러의 모든 COM 포트에 대해 VxComm 기술 지원
  • 멀티 클라이언트 (또는 마스터) 액세스를 동시에 허용했습니다.
  • Modbus TCP / RTU 명령을 통해 "Set / Get Explicit Message"방법 지원
  • Utility로 설정 한 Modbus RTU 대 DeviceNet 마스터 지원

다음 DeviceNet 슬레이브와 통신했습니다.

  • Allen-Bradley PowerFlex 시리즈 DeviceNet 인버터
  • BECKHOFF CX1500-B520 시리즈 DeviceNet I / O 모듈
  • BECKHOFF BK5250 시리즈 DeviceNet I / O 모듈
  • MKS 683 시리즈 DeviceNet 배기 스로틀
  • MKS MFC (질량 유량 컨트롤러) 시리즈 DeviceNet 장치
  • MKS DELTA II FRC (유량 비율 컨트롤러) DeviceNet 장치
  • MKS DC 전원 생성기 (OPT-xxx) DeviceNet 장치
  • OMRON DRT1-ID / ODxx 시리즈 DeviceNet I / O 모듈
  • OMRON DRT2-MDxx 시리즈 DeviceNet I / O 모듈
  • COSMOS PS-7 시리즈 DeviceNet 가스 검출기
  • CELERITY UNIT IFC-125 시리즈 DeviceNet 장치
  • Allen-Bradley PowerFlex AC 드라이브
  • DriveLogix를 포함한 Allen-Bradley PowerFlex 인버터
  • Allen-Bradley PowerFlex DC 드라이브
  • OMRON DRT2-ID08 (-1) / MD16
  • 오므론 DRT2-OD08 / MD16-1
  • 오므론 DRT2-OD08-1
  • OMRON DRT2-ID16 (-1) / OD16 (-1)
  • 오므론 GRT1-DRT
  • 오므론 C200HW-DRT21
  • Swagelok MS-VCM-D-6-0, MS-VCM-D-6-2 DeviceNet 밸브
  • Swagelok SS-PTX-D-G500-S4-K DeviceNet 변환기
  • Swagelok SS-PTX-D-G500-SM-K DeviceNet 변환기
  • Weidmueller SAI-AU M12 DN 16DI / 8DO
  • Weidmueller SAI-AU M12 DN GW 16DI
  • Weidmueller SAI-AU M12 DN AI / AO / DI
  • 향상된 에너지 Apex RF 제너레이터 및 전력 공급
  • SMC ITV 시리즈 전공 레귤레이터
  • SMC 방향 제어 밸브
  • SICK DME500 시리즈 거리 센서
  • MTS Temposonics R 시리즈 위치 센서
  • PFEIFFER VACUUM HiPace 시리즈 터보 펌프
  • Allen-Bradley (AB) 1769-ADN DeviceNet 어댑터
  • DeviceNet 인터페이스가있는 MKS 유형 T3B 및 T3P 밸브
  • ABB DSQC 350A DeviceNet / Allen Bradley 원격 게이트웨이
  • MTS Temposonics R- 시리즈 센서
  • MKS MicroNode I / O 시리즈 모듈
  • LINCOLN Power Wave AC / DC 1000 장치
  • Festo CTEU-DN 버스 노드
  • MKS Baratron 유형 DMB 커패시턴스 압력계
  • Sevenstar CS200 / CS220 질량 유량 컨트롤러





GW-7434D는 DeviceNet과 Modbus / TCP 네트워크간에 공유되는 데이터를위한 중앙 집중식 데이터 저장 장치 "내부 메모리"를 제공합니다. 데이터는 하나의 네트워크 인터페이스에 의해 "내부 메모리"에 배치되므로 다른 네트워크 인터페이스를 통해 데이터를 읽고 쓸 수 있습니다.









우리는 Windows 98 / SE / 2K / XP 용 GW-7434D 유틸리티 도구를 제공합니다 :

  • 이더넷을 통한 DeviceNet 장치의 온라인 추가 / 제거
  • 이더넷을 통해 온라인 상태 모니터링 및 장치 상태 구성
  • Modbus / TCP 입 / 출력 메모리 주소 가져 오기 / 설정
  • DeviceNet I / O 매핑 테이블 지원
  • DeviceNet 장치 연결 상태 표시
  • 통신 모드 설정 지원







어플리케이션 1 : Modbus TCP / RTU 슬레이브에서 DeviceNet 마스터 게이트웨이로 GW-7434D는 DeviceNet 마스터 게이트웨이
에서 Modbus TCP / RTU 슬레이브로 작동 할 수 있습니다. 이 모듈을 사용하여 사용자는 DeviceNet 프로토콜의 세부 사항을 처리 할 필요가 없습니다. 모듈은 DeviceNet 프로토콜을 자동으로 구현합니다. 주로 사용자가 Modbus TCP / RTU 명령을 사용하여 I / O 데이터를 DeviceNet 네트워크에 병합 할 수 있도록 사전 정의 된 마스터 / 슬레이브 연결 세트 기능을 지원합니다.



응용 프로그램 2 : 단일 Modbus / TCP - 다중 Mosbus / RTU 변환기
GW-7434D는 단일 Modbus / TCP - 다중 Modbus / RTU 변환기가 될 수 있습니다. 유틸리티 소프트웨어를 사용하여 장치를 구성하고 SCADA, HMI 소프트웨어 및 GW-7434D 사이의 연결을 간단하게 설정할 수 있습니다.



애플리케이션 3 : VxComm 기술을 사용하는 프로토콜 변환기
GW-7434D는 Modbus / RTU를 지원하지 않는 직렬 장치에도 연결할 수 있습니다. 이 기능을 사용하려면 호스트 PC에 VxComm 드라이버를 설치해야합니다. 설치가 끝나면 표준 직렬 드라이버를 통해 원격 COM 포트에 액세스 할 수 있습니다.







하드웨어
EEPROM
16 KB; 데이터 보존 기간 : 40 년; 1,000,000 개의 지우기 / 쓰기 사이클
지키는 개
워치 독 IC
CAN 인터페이스
제어 장치
NXP SJA1000T (16 MHz 클록 포함)
송수신기
NXP 82C250
커넥터
5 핀 나사 고정 터미널 블록 (CAN_L, CAN_H, 기타 N / A)
격리
DC- DC1000 V DC , 사진 - 커플은 2500 Vrms
실험 계획안
DeviceNet 볼륨 I ver2.0, 볼륨 II ver2.0
UART 인터페이스
COM 1
RS-232
COM 1 커넥터
5 핀 나사 고정 터미널 블록 (TxD, RxD, RTS, CTS, GND)
COM 2
RS-485 (내부자가 터너)
COM 2 커넥터
2 핀 나사 고정 터미널 블록 (DATA +, DATA-)
이더넷 인터페이스
제어 장치
10 / 100Base-TX 이더넷 컨트롤러 (자동 협상, Auto_MDIX)
커넥터
LED 표시기가있는 RJ-45
실험 계획안
Modbus TCP
전원 공급 장치
무제한 +10 ~ +30 V DC
보호
전원 역 극성 보호, 과전압 절전 보호
전력 소비
2.5 W
기구
치수
72mm x 122mm x 33mm (가로 x 세로 x 높이)
환경
작동 온도.
-25 ~ 75 ℃
보관 온도
-30 ~ 80 ℃
습기
10 ~ 90 % RH, 비 응축






GW-7434D-G
Modbus / TCP 서버에서 DeviceNet 마스터 게이트웨이로
GW-7434D-G CR
Modbus / TCP 서버 - DeviceNet 마스터 게이트웨이 (RoHS)
