제품 상세보기

PISO-DNS100U-D/T

제품명
PISO-DNS100U-D/T
용도
DeviceNet (Universal PCI)
특성
1-포트 지능형 DeviceNet Multi-Slave 보드
제조사
ICPDAS(대만)

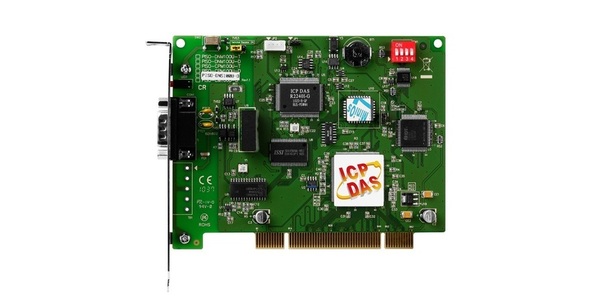

PISO-DNS100U-D/T

1 포트 지능형 DeviceNet 멀티 슬레이브 보드

PISO-DNS100U-D PISO-DNS100U-T
PISO-DNM100U


PISO-DNS100은 DeviceNet Group 2 전용 서버에 따라 DeviceNet 슬레이브 기능을 완료했습니다. 내장 된 80186 80M Hz CPU를 사용하면이 카드를 고 전송 애플리케이션에 적용 할 수 있습니다. 놀랍게도 10 개의 슬레이브 노드가 PISO-DNS100 내부에 구현되었습니다. 최대 512 바이트의 입력 및 512 바이트 출력 데이터를 지원합니다. DeviceNet 유틸리티 설정을 통해 125-500 kbits / s 및 MACID의 전송 속도를 설정할 수 있습니다. PCI 카드에는 광학적으로 분리 된 DeviceNet 인터페이스도 있습니다.









  • 산업 기계
  • 빌딩 자동화
  • 의료
  • 해상
  • 식당 가전
  • 실험실 장비 및 연구












펌웨어 기능
명세서
DeviceNet 버전
DeviceNet 사양 볼륨 I 및 II, 릴리스 2.0
슬레이브 노드 수
보드 내부에 최대 10 개의 노드
전송 속도
125K, 250K, 500K
지원 메시지 그룹
그룹 2 전용 서버
UCMM
지원 안함
I / O 작동 모드
설문 조사, 비트 스트로브, 주 /주기 변경
단편 I / O 수
최대 512 바이트의 입력 및 512 바이트 출력 데이터
MAC ID 설정
프로그래밍 가능
전송 속도 설정
프로그래밍 가능













소프트웨어 유틸리티는 다양한 유용한 기능을 포함합니다. 이러한 기능을 통해 사용자는 DeviceNet 가상 슬레이브 장치를 관리하고 구성 할 수 있습니다. 사용자가 DeviceNet 가상 슬레이브 스테이션 프로젝트를 쉽고 빠르게 개발할 수 있습니다. 사용자는 자신의 목적에 따라 다른 툴킷을 개발할 수도 있습니다.







NI LabVIEW로 DeviceNet 네트워크에 PISO-DNS100을 적용하기 위해, 우리는 목적을 위해 LabVIEW 8.0 툴킷을 제공합니다. PISO-DNS100을 사용하여 NI LabVIEW 환경에서 DeviceNet 슬레이브 어플리케이션을 개발하는 데 유용한 도구입니다. 사용하기 쉽고 사용자가 프로그램 개발주기를 빠르게 줄일 수 있습니다.
다운로드











복잡한 DeviceNet 어플리케이션을 개발하기 위해이 목적을 위해 LabVIEW 드라이버를 제공합니다. PISO-DNS100 (U) LabVIEW 드라이버는 DeviceNet 슬레이브에 대한 함수 참조입니다. 우리는 LabVIEW 환경에서 유용한 VI 기능을 많이 제공합니다. 또한 PC에 DeviceNet 하드웨어를 구성하는 "DeviceNet 슬레이브 유틸리티"가 있습니다. 사용자는 쉽게 조작하고 응용 프로그램을 빠르게 개발할 수있을뿐만 아니라 응용 프로그램의 복잡성을 줄일 수 있습니다. 사용자는 몇 가지 간단한 단계로 원격 DeviceNet 마스터와 통신 할 수 있으며 DeviceNet 프로토콜의 세부 사항을 알 필요가 없습니다. DeviceNet 네트워크에서 다양한 분산 시스템 및 기타 산업용 어플리케이션 소프트웨어를 개발하는 데 가장 좋은 도구입니다.







모델명
PISO-DNS100U-D
PISO-DNS100U-T
버스 인터페이스
유형
범용 PCI는 5V 및 3.3V PCI 버스를 모두 지원합니다.
게시판 번호
DIP 스위치 사용
CAN 인터페이스
제어 장치
NXP SJA1000T (16 MHz 클록 포함)
마이크로 프로세서 내부, 80186 80MHz
송수신기
NXP 82C250
채널 번호
1
커넥터
9 핀 수 D-Sub (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +, 기타 N / A)
5 핀 나사 고정 터미널 블록 (CAN_L, CAN_SHLD, CAN_H, 기타 N / A)
전송 속도 (bps)
125 k, 250 k, 500 k
전송 거리 (m)
전송 속도에 따라 다름 (예 : 50kbps에서 최대 1000m)
격리
DC- DC3000 V DC , 사진 - 커플은 2500 Vrms
종단 저항기
120 Ω 종단 저항기 용 점퍼
사양
ISO-11898-2, CAN 2.0A
실험 계획안
DeviceNet Volumn I ver2.0, Volumn II ver2.0
LED
둥근 LED
상태 LED, ERR LED
소프트웨어
운전사
Windows XP / 7 / 8 / 10 (32 비트 / 64 비트 OS)
도서관
VB 6.0, VC ++ 6.0, BCB 6.0
전력 소비
300 mA @ 5 V
기구
치수
138mm x 22mm x 105mm (가로 x 세로 x 높이)
환경
작동 온도.
0 ~ 60 ℃
보관 온도
-20 ~ 70 ℃
습기
5 ~ 85 % RH, 비 응축

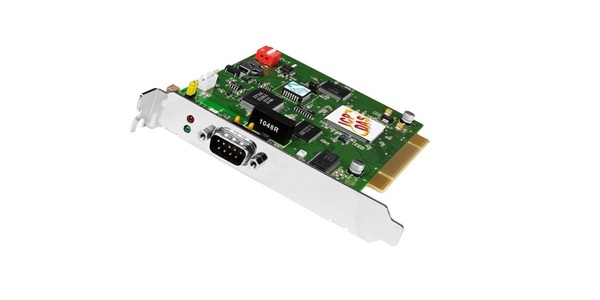

PISO-DNS100U-D
1 포트 지능형 DeviceNet 9 핀 D-sub 커넥터가있는 다중 슬레이브 보드

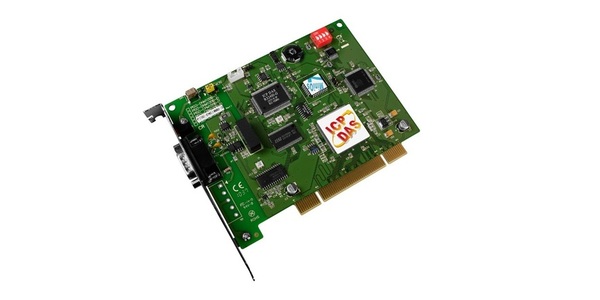

PISO-DNS100U-T
1 포트 5 핀 나사 고정 터미널 커넥터가있는 지능형 DeviceNet 멀티 슬레이브 보드
