CAN-2053D

제품명
CAN-2053D
용도
DeviceNet (원격 I/O 장치)
특성
DeviceNet 16-채널 Isolated Sink/Source DI 모듈
제조사
ICPDAS(대만)

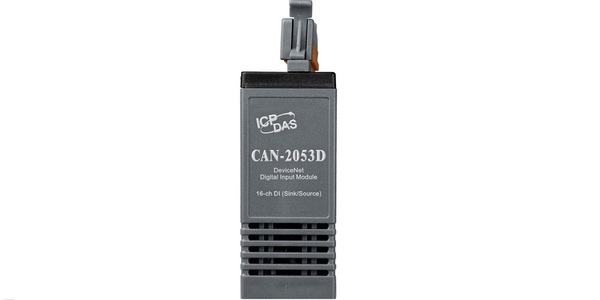

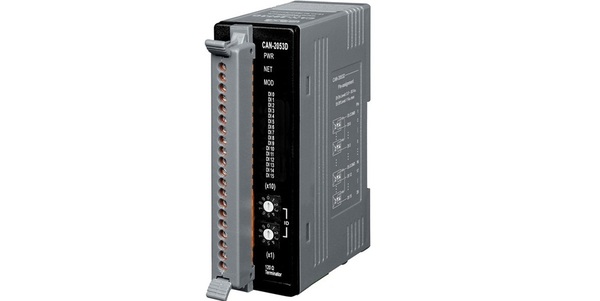

CAN-2053D

16 채널 절연 싱크 / 소스 디지털 입력의 DeviceNet 슬레이브 모듈

DeviceNet은 CAN 버스를 기반으로 한 네트워크 프로토콜 중 하나이며 산업용 기계 제어, 항공기 엔진 모니터링, 공장 자동화, 의료 장비 제어, 원격 데이터 수집, 환경 모니터링 등과 같은 기계 제어의 임베디드 네트워크에 주로 사용됩니다. 포장 기계 제어 등

CAN-2053D는 DeviceNet 사양 볼륨 I / II, 릴리스 2.0을 따릅니다. 사용자는 DeviceNet EDS 파일을 통해 디지털 출력 상태에 액세스하고 구성을 설정할 수 있습니다. CAN-2053D는 16 채널 절연 싱크 / 소스 입력을 가지고 있으며 PNP, NPN, TTL, 릴레이 접점 등과 같은 다양한 애플리케이션에 사용할 수 있습니다. ICP DAS의 DeviceNet 마스터 덕분에 DeviceNet 네트워크를 신속하게 구축하여 요구 사항에 접근 할 수 있습니다. DeviceNet 마스터 인터페이스 및 기타 DeviceNet 제품에 대한 자세한 내용은 다음 웹 사이트를 참조하십시오.





  • 경보 감지기
  • 스위치 감지

우리는 다음 DeviceNet 마스터 또는 게이트웨이와 통신했습니다.

  1. Allen-Bradley (AB) 193-DNENCAT, 193-DNENCATR
  2. 오므론 CJ1W-DRM21
  3. 오므론 CS1W-DRM21-V1
  4. 오므론 C200HW-DRM21-V1
  5. 오므론 3G8F7-DRM21-E







DeviceNet 인터페이스
DeviceNet 사양
볼륨 I, 릴리스 2.0 및 볼륨 II, 릴리스 2.0, 오류 5
DeviceNet 가입
그룹 2 전용 서버
연결 지원
Explicit Messaging을위한
1 연결 Polled I / O를
위한 1 연결 Bit-Strobe I / O를위한 1 연결
로타리 스위치에 의한 Baud Rate 설정
125 kbps, 250 kbps, 500 kbps
로타리 스위치로 노드 ID 설정
0 ~ 63
하트 비트 메시지
종료 메시지
종단 저항기
120 Ω 종단 저항 스위치

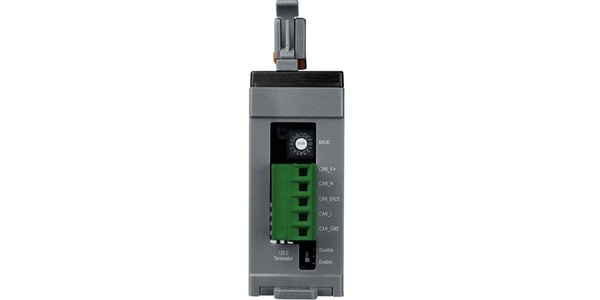

커넥터
5 핀 나사 고정 터미널 블록
(CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +)
EDS 파일
LED
PWR / NET / MOD

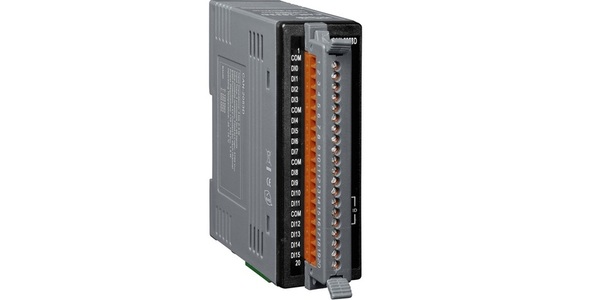

디지털 입력
채널
16 (싱크 / 소스)
ON 전압 레벨
+3.5 ~ +30 V DC
OFF 전압 레벨
+1 V DC Max.
입력 임피던스
3 kΩ, 0.3 W
모듈 내 격리
3750Vrms
ESD 보호
각 채널에 대해 4kV 접점

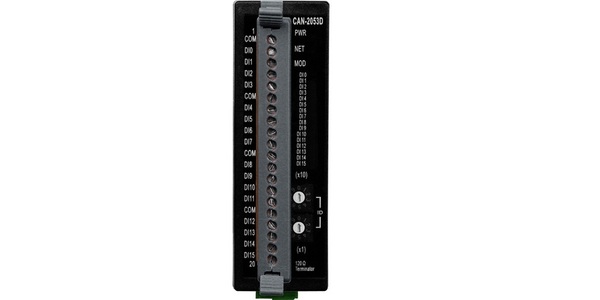

LED
DeviceNet 상태
PWR / NET / MOD 용 3 개의 LED
종단 저항
종단 저항 표시기로서 1 개의 LED
DI LED
디지털 입력 표시 등 16 개의 LED
전원 공급 장치
무제한 +10 ~ +30 V DC
전력 소비
1.5 W
기구
설치
DIN- 레일
치수
32.3 mm x 99 mm x 77.5 mm (W x L x H)
환경
작동 온도.
-25 ~ 75 ℃
보관 온도
-30 ~ 80 ℃
습기
10 ~ 90 % RH, 비 응축






CAN-2053D
16 채널 절연 싱크 / 소스 디지털 입력의 DeviceNet 모듈
