DeviceNet은 CAN 버스를 기반으로 한 네트워크 프로토콜 중 하나이며 산업용 기계 제어, 항공기 엔진 모니터링, 공장 자동화, 의료 장비 제어, 원격 데이터 수집, 환경 모니터링 등과 같은 기계 제어의 임베디드 네트워크에 주로 사용됩니다. 포장 기계 제어 등
CAN-2057D는 DeviceNet 사양 볼륨 I / II, 릴리스 2.0을 따릅니다. 사용자는 DeviceNet EDS 파일을 통해 디지털 출력 상태에 액세스하고 구성을 설정할 수 있습니다. CAN-2057D는 Open Collector 출력 유형을 갖춘 16 개의 디지털 출력 채널을 가지고 있으며 강력하고 비용 효율적인 디지털 제어 시스템을 개발하는 데 사용할 수 있습니다. ICP DAS의 DeviceNet 마스터 덕분에 DeviceNet 네트워크를 신속하게 구축하여 요구 사항에 접근 할 수 있습니다. DeviceNet 마스터 인터페이스 및 기타 DeviceNet 제품에 대한 자세한 내용은 다음 웹 사이트를 참조하십시오.
우리는 다음 DeviceNet 마스터 또는 게이트웨이와 통신했습니다.
DeviceNet 인터페이스
|
|
DeviceNet 사양
|
볼륨 I, 릴리스 2.0 및 볼륨 II, 릴리스 2.0, 오류 5
|
DeviceNet 가입
|
그룹 2 전용 서버
|
연결 지원
|
Explicit Messaging을위한
1 연결 Polled I / O를 위한 1 연결 Bit-Strobe I / O를위한 1 연결 |
로타리 스위치에 의한 Baud Rate 설정
|
125 kbps, 250 kbps, 500 kbps
|
로타리 스위치로 노드 ID 설정
|
0 ~ 63
|
하트 비트 메시지
|
예
|
종료 메시지
|
예
|
종단 저항기
|
120 Ω 종단 저항 스위치
|
커넥터
|
5 핀 나사 고정 터미널 블록
(CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +) |
EDS 파일
|
예
|
LED
|
PWR / NET / MOD
|
디지털 출력
|
|
채널
|
16 (싱크대)
|
부하 전압
|
+5 ~ + 30VDC
|
출력 최대 부하 전류
|
채널당 100 mA
|
출력 유형
|
오픈 콜렉터
|
모듈 내 격리
|
3750Vrms
|
ESD 보호
|
각 채널에 대해 4kV 접점
|
LED
|
|
DeviceNet 상태
|
PWR / NET / MOD 용 3 개의 LED
|
종단 저항
|
종단 저항 표시기로서 1 개의 LED
|
DO LED
|
디지털 출력 표시 등 16 개의 LED
|
힘
|
|
전원 공급 장치
|
무제한 +10 ~ +30 VDC
|
전력 소비
|
1.5 W
|
기구
|
|
설치
|
DIN- 레일
|
치수
|
32.3 mm x 99 mm x 77.5 mm (W x L x H)
|
환경
|
|
작동 온도.
|
-25 ~ 75 ℃
|
보관 온도
|
-30 ~ 80 ℃
|
습기
|
10 ~ 90 % RH, 비 응축
|

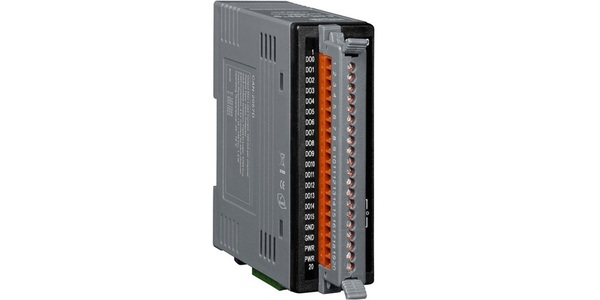

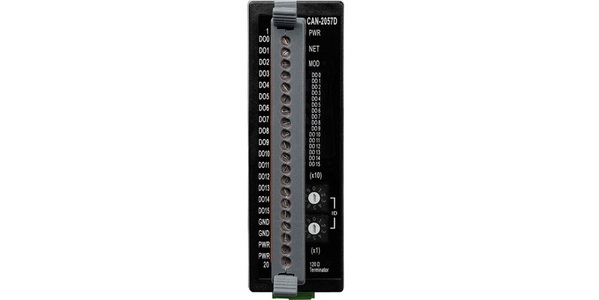

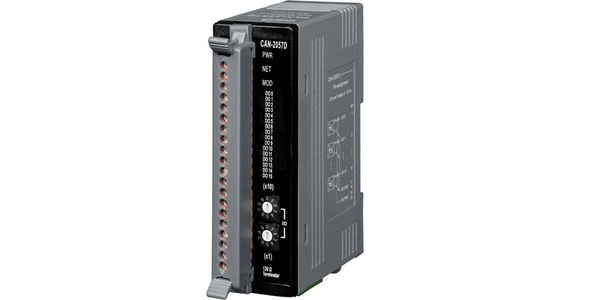

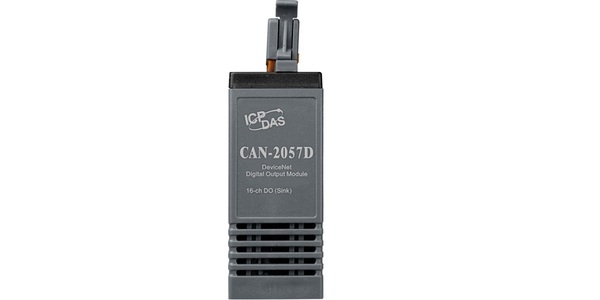

CAN-2057D
|
16 채널 절연 오픈 콜렉터 디지털 출력의 DeviceNet 모듈 |
