제품 상세보기
;)
;)
;)
;)

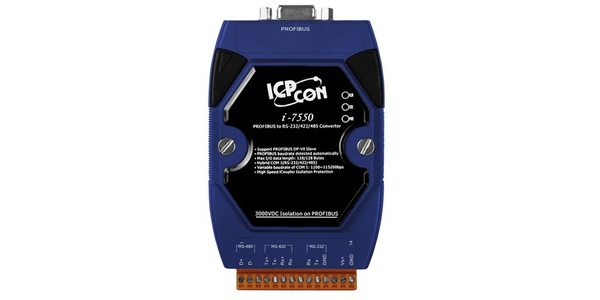

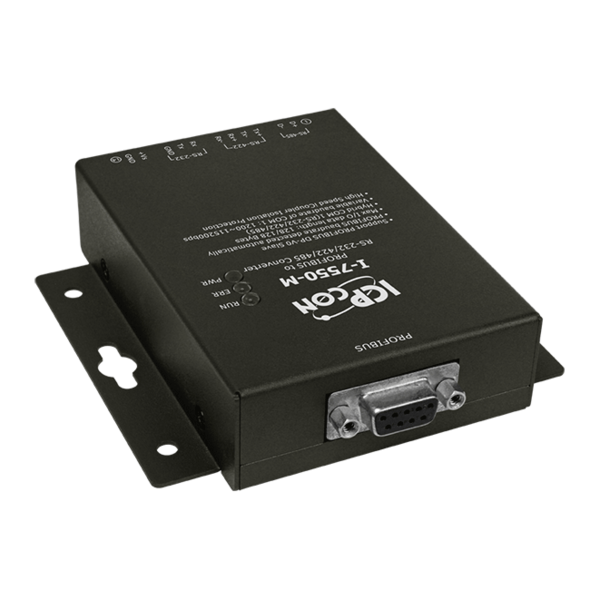

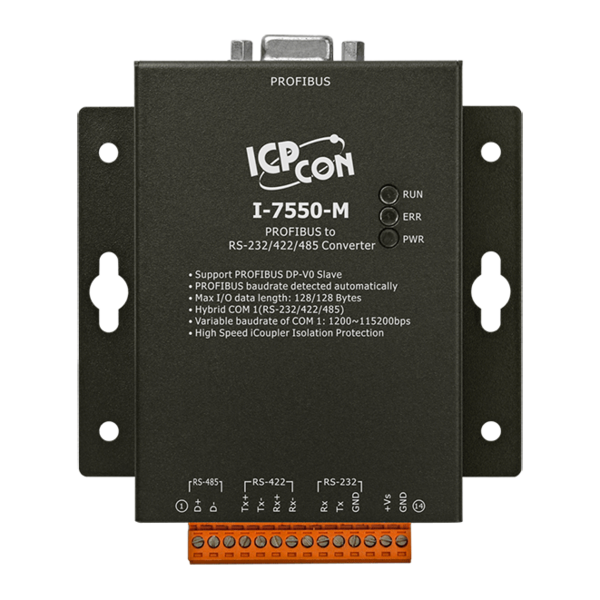

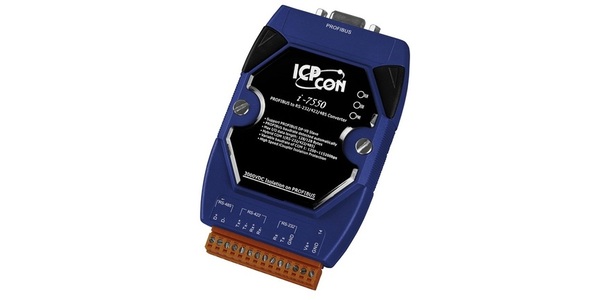

I-755B/I-7550-M
- 제품명
- I-755B/I-7550-M
- 용도
- PROFIBUS (컨버터)
- 특성
- PROFIBUS to RS-232/422/485 컨버터
- 제조사
- ICPDAS(대만)

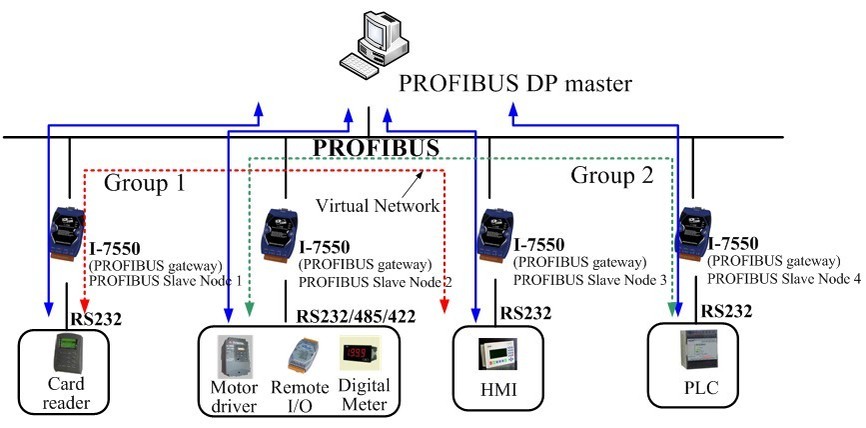

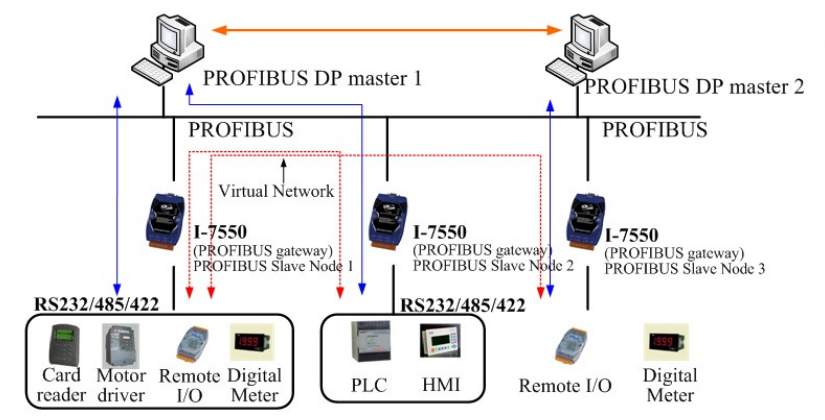

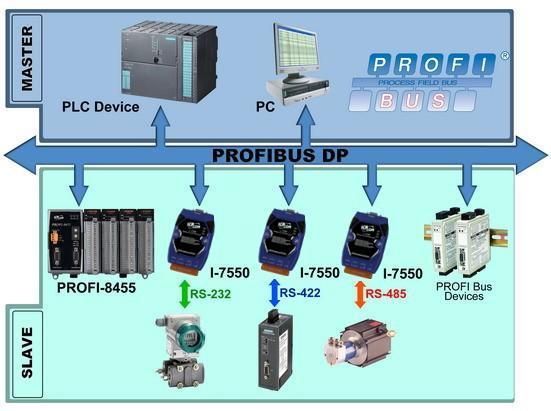

I-7550-B/I-7550-M 컨버터는 PROFIBUS DP 프로토콜의 슬레이브 장치용으로 특별히 설계되었습니다. RS-232, RS-422 및 RS-485 3가지 통신 방식을 제공합니다. Hybrid COM 1 설계를 통해 사용자는 사용할 한 개의 통신 포트 유형을 쉽게 선택할 수 있습니다. 이 모듈을 사용하면 RS-232/422/485 장치를 PROFIBUS 네트워크에 매우 쉽게 넣을 수 있습니다.
| 프로토콜(Protocol) 및 계층(Hierarchy) | DP-V0 슬레이브 |
| PROFIBUS 전송 속도 (Kbps) 지원 | 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000 |
| 전송 속도 설정 | 자동으로 감지 |
| 최대 입력 데이터 길이 | 128 Bytes |
| 최대 출력 데이터 길이 | 128 Bytes |
| 주소 설정 | DIP 스위치로 0 ~ 126 설정 |
| Hybrid COM 1 | RS-232/422/485 “셀프 튜너(Self Tuner)” 내장 |
| COM 1 전송속도(Kbps) 지원 | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2 |
| COM 1 데이터 형식 지원 | 7/8 data bits, No/Odd/Even parity, 1 stop bit |
| 표시기 | PWR, ERR 및 RUN LED |
| 네트워크 절연 보호 | 고속 iCoupler |
| DC 절연 보호 | PROFIBUS 측의 3000 VDC |
| 모델명 | I-7550-B | I-7550-M | ||||
| Hardware | ||||||
| CPU | 80186, 80 MHz or compatible | |||||
| SRAM/Flash/EEPROM | 512 KB / 512 KB / 16 KB | |||||
| 워치독(Watchdog) | Watchdog IC CPU built-in | |||||
| ESD 보호 | 4 kV class A | |||||
| PROFIBUS 인터페이스 | ||||||
| Controller | Siemens SPC3 | |||||
| 트랜시버 | ADI ADM2486 | |||||
| 커넥터 | 9-핀 male D-Sub | |||||
| 전송 속도 (bps) | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M | |||||
| 전송 거리 (m) | 전송 속도에 따라 달라짐 (예 : 9.6kbps에서 최대 1200m) | |||||
| 사양 | 3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic | |||||
| 프로토콜 | DP-V0 | |||||
| UART 인터페이스 | ||||||
| COM | RS-232/RS-422/RS-485 (동시에 사용 불가) | |||||
| 커넥터 | 3-핀 나사형 터미널 블록 (RxD, TxD, GND) 4-핀 나사형 터미널 블록 (RxD+, RxD-, TxD+, TxD-) 2-핀 나사형 터미널 블록 (DATA+, DATA-) |
|||||
| 전송 속도 (bps) | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps | |||||
| Data bit | 7, 8 | |||||
| Stop bit | 1 | |||||
| Parity | None, Even, Odd | |||||
| LED | ||||||
| 원형 LED | PWR LED, RUN LED, ERR LED | |||||
| 전원 | ||||||
| 입력 범위 | +10 VDC ~ +30 VDC | |||||
| 보호 | 전력 역 극성 보호, 과전압 브라운 아웃 보호 | |||||
| 소비 전력 | 2.5 W | |||||
| 기구 | ||||||
| 설치 | 플라스틱 (난연성 재질) | 금속 케이스 | ||||
| 치수 (W x L x H) (mm) | 72 x 33 x 119 | 96 x 33 x 119 | ||||
| 설치 | DIN-Rail | |||||
| 환경 | ||||||
| 작동 온도 | -25 ~ 75 ℃ | |||||
| 보관 온도 | -30 ~ 80 ℃ | |||||
| 습도 | 10 ~ 90 % RH, 비 응축 | |||||
| I-7550-B CR | PROFIBUS to RS-232/422/485 컨버터 (RoHS) |
| I-7550-M CR | PROFIBUS to RS-232/422/485 컨버터 (RoHS) with 금속 케이스 |
