제품 상세보기

GW-7557-B

제품명
GW-7557-B
용도
PROFIBUS (게이트웨이)
특성
PROFIBUS/HART 게이트웨이
제조사
ICPDAS(대만)
GW-7557 ~ NEW ~
GW-7557-M
~ 곧 판매 예정

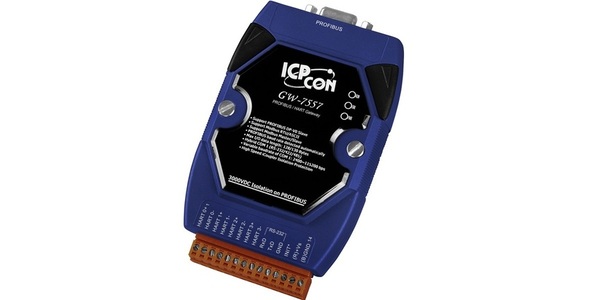

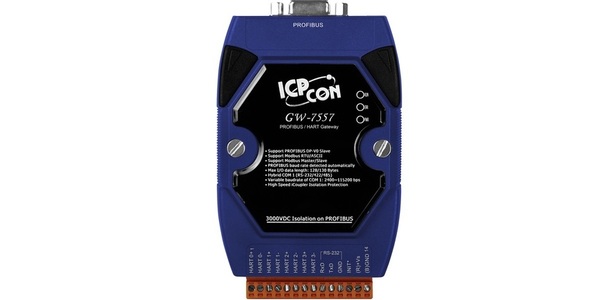

GW-7557

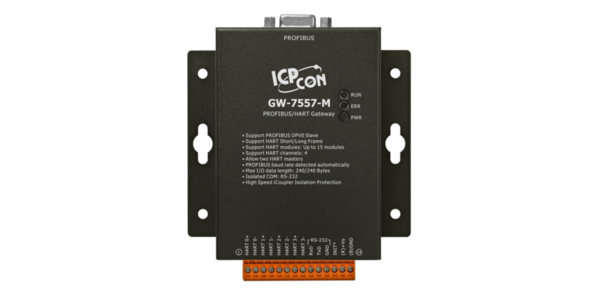

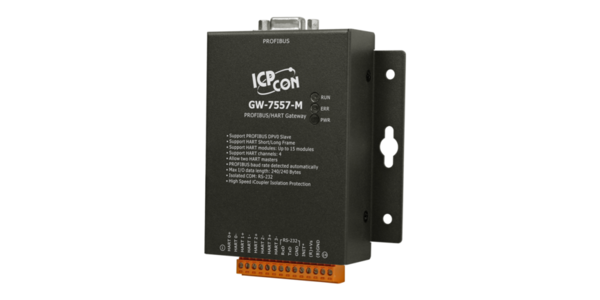

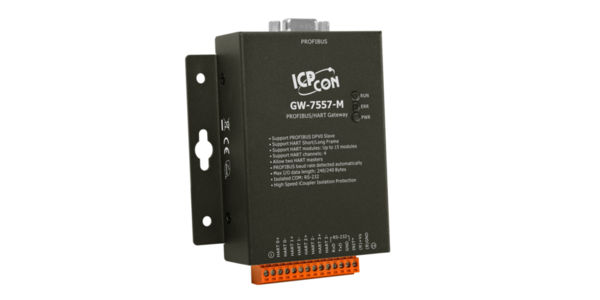

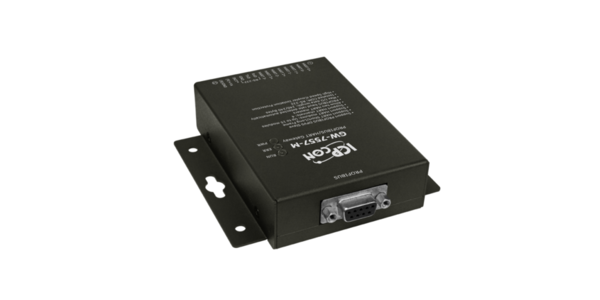

GW-7557-M

PROFIBUS / HART 게이트웨이

GW-7557 게이트웨이는 PROFIBUS DP 프로토콜의 슬레이브 장치 용으로 특별히 설계되었습니다. PROFIBUS 마스터는 HART 슬레이브 장치에 액세스 할 수 있습니다. 이러한 HART 슬레이브 장치는 송신기, 액추에이터, 전류 출력 장치 등일 수 있습니다. 또한 사용자가 GW-7557을 구성 할 수있는 유틸리티 소프트웨어도 제공합니다. 이 모듈을 사용하면 사용자는 HART 슬레이브 장치를 PROFIBUS 네트워크에 쉽게 연결할 수 있습니다.





  • 현재 측정
  • 석유 화학 산업 응용
  • 환경 모니터링
  • 터널 모니터링
  • 건물 모니터링 등





프로토콜 및 계층 구조
DP-V0 슬레이브
PROFIBUS 전송 속도 (kbps) 지원
9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
전송 속도 설정
자동 감지 됨
최대 입력 데이터 길이
240 바이트
최대 출력 데이터 길이
240 바이트
주소 설정
DIP 스위치 또는 EEPROM으로 0 ~ 126 설정
HART 모드 지원
포인트 - 투 - 포인트 / 멀티 드롭
HART Master 지원
2 명의 HART 마스터 허용
HART 채널 지원
4 채널
HART 프레임 지원
짧은 / 긴 프레임
HART 모듈 지원
최대 15 개의 HART 모듈 연결
HART 버스트 모드 지원
지표
PWR, ERR 및 RUN LED
네트워크 절연 보호
2500 Vrms 고속 iCoupler
DC 절연 보호
PROFIBUS 측의 3000 VDC






하드웨어
CPU
80186, 80 MHz 또는 호환 가능
SRAM / 플래시 / EEPROM
512KB / 512KB / 16KB
지키는 개
워치 독 IC
CPU 내장
ESD 보호
4 kV 클래스 A
PROFIBUS 인터페이스
제어 장치
Profichip VPC3 + ​​C
송수신기
ADI ADM2486
커넥터
9 핀 암 D 서브
전송 속도 (bps)
9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
전송 거리 (m)
전송 속도에 따라 다릅니다 (예 : 9.6kbps에서 최대 1200m).
격리
DC-DC3000 VDC , 버스 - 로직은 2500 Vrms
실험 계획안
DP-V0
HART 인터페이스
HART 인터페이스
8 핀 나사 고정 터미널 블록
HART 채널
4 채널
UART 인터페이스
COM
RS-232
COM 커넥터
3 핀 나사 고정 터미널 블록 (RxD, TxD, GND)
전송 속도 (bps)
최대 115200
데이터 비트
7, 8
정지 비트
1, 2
둥가
없음, 짝수, 홀수
LED
둥근 LED
PWR LED, RUN LED, ERR LED
전원 공급 장치
무제한 +10 ~ +30 VDC
보호
전원 역 극성 보호, 과전압 절전 보호
전력 소비
2.0W
기구
설치
DIN- 레일
치수
72mm x 33mm x 119mm (W x L x H)
환경
작동 온도.
-25 ~ 75 ℃
보관 온도
-30 ~ 85 ℃
습기
5 ~ 95 % RH, 비 응축






GW-7557-B CR
PROFIBUS / HART 게이트웨이 (RoHS)
GW-7557-M CR
PROFIBUS / HART 게이트웨이 (RoHS) (금속 케이싱)
