제품 상세보기
;)
;)
;)
;)
;)

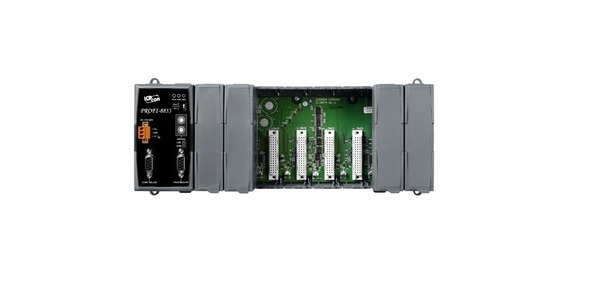

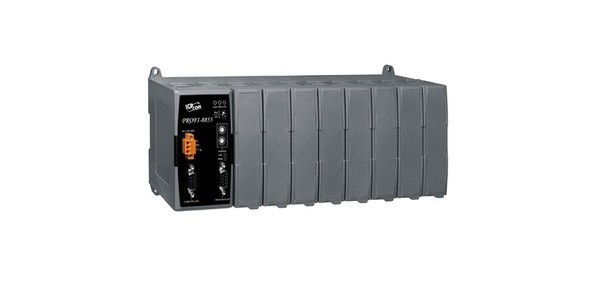

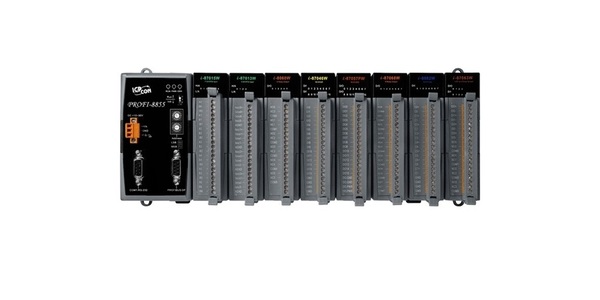

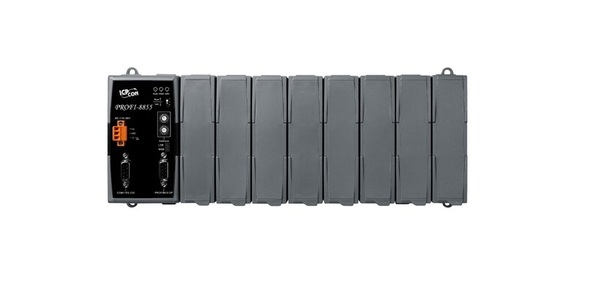

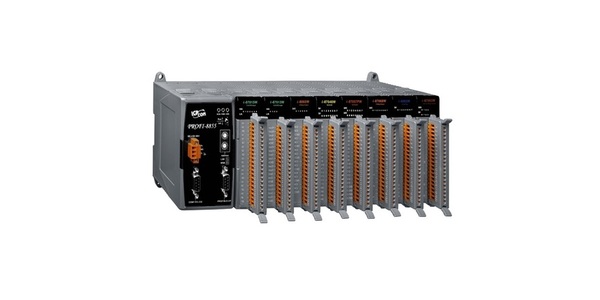

PROFI-8855
- 제품명
- PROFI-8855
- 용도
- PROFIBUS (원격 I/O 확장 장치)
- 특성
- PROFIBUS 원격 I/O 장치 (8 확장 Slot)
- 제조사
- ICPDAS(대만)
|
|||||||||
PROFI-8855 원격 I / O 장치는 PROFIBUS DP 프로토콜의 슬레이브 장치 용으로 특별히 설계되었습니다. ICPDAS I-8k 하이 프로파일 시리즈 및 I-87k 하이 프로파일 시리즈 I / O 모듈에 대해 최대 8 개의 슬롯을 지원합니다. 또한 I-87k 하이 프로파일 시리즈 I / O 모듈에 핫스왑 기능을 제공합니다. 네트워크를 설정하기 위해 사용자는 다른 설정 도구없이 GSD 파일을 사용하여 I / O 모듈을 선택하고 구성 할 수 있습니다.
- 공업 자동화
- 공장 자동화
- 공정 자동화
- 기타…
|
프로토콜 및 계층 구조
|
DP-V0 슬레이브
|
|
전송 속도 (Kbps) 지원
|
9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
|
|
전송 속도 설정
|
자동 감지 됨
|
|
주소 설정
|
회전식 스위치로 0 ~ 126 설정
|
|
지표
|
PWR, ERR 및 RUN LED
|
|
I / O 모듈 구성
|
GSD 파일로 구성
|
|
핫스왑 I / O 모듈 지원
|
I-87K 하이 프로파일 시리즈
|
|
네트워크 절연 보호
|
고속 아이 커플러
|
|
DC 절연 보호
|
PROFIBUS 측의 3000VDC
|
|
4KV ESD 보호
|
eash 터미널 문의
|
|
하드웨어
|
|
|
CPU
|
80186, 80 MHz 또는 호환 가능
|
|
SRAM / 플래시 / EEPROM
|
512KB / 512KB / 2KB
|
|
지키는 개
|
워치 독 IC
CPU 내장 |
|
확장 슬롯
|
8 슬롯
|
|
ESD 보호
|
4 kV 클래스 A
|
|
PROFIBUS 인터페이스
|
|
|
제어 장치
|
Profichip VPC3 + C
|
|
송수신기
|
ADI ADM2486
|
|
커넥터
|
9 핀 암 D 서브
|
|
전송 속도 (bps)
|
9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
|
|
전송 거리 (m)
|
전송 속도에 따라 다릅니다 (예 : 9.6kbps에서 최대 1200m).
|
|
격리
|
DC-DC 는 3000 VDC, 버스 - 로직은 2500 Vrms
|
|
실험 계획안
|
DP-V0
|
|
UART 인터페이스
|
|
|
COM
|
RS-232 (펌웨어 업데이트 용)
|
|
LED
|
|
|
둥근 LED
|
PWR LED, RUN LED, ERR LED
|
|
힘
|
|
|
전원 공급 장치
|
무제한 +10 ~ +30 VDC
|
|
보호
|
전원 역 극성 보호, 과전압 절전 보호
|
|
전력 소비
|
5.5 W
|
|
기구
|
|
|
설치
|
DIN 레일 또는 벽면 장착
|
|
치수
|
312 mm x 91 mm x 132 mm (W x L x H)
|
|
환경
|
|
|
작동 온도.
|
-25 ~ 75 ℃
|
|
보관 온도
|
-40 ~ 80 ℃
|
|
습기
|
5 ~ 95 % RH, 비 응축
|
| 유형 | 모듈 이름 |
| DI | I-8070W / I-87051W / I-87052W / I -87053W / I-8070W / I-8070W / I-8070W / I-8070W / I- 87053W-A5 / I-87058W |
| 해야 할 것 | I-8070W / I-8070W / I-8070W / I-87064W / I-8070W / I-8070W / I-8070W / I-8070W / I-87068W / I-87069W |
| DI / O | I-8042W / I-8050W / I-8054W / I-8055W / I-8063W I-87054W / I-87055W / I-87061W / I-87063W |
| 일체 포함 | I-87018W / I-87018WW / I-87018ZW / I-87019RW는 I-8017HW I-87013W / I-87015W / I-87017W / I-87017W-A5 / I-87017RW / I-87017RCW / |
| AO | I-8024W I-87024W / I-87028CW |
| 카운터 / 주파수 | I-87082W |
|
운동
|
I-8093W
|
|
PROFI-8855-G CR
|
8 개의 확장 슬롯이있는 PROFIBUS 원격 I / O 장치 (RoHS) |
