제품 상세보기

PROFI-5017C

제품명
PROFI-5017C
용도
PROFIBUS (원격 I/O 모듈)
특성
8-채널 Isolated 전류 입력
제조사
ICPDAS(대만)

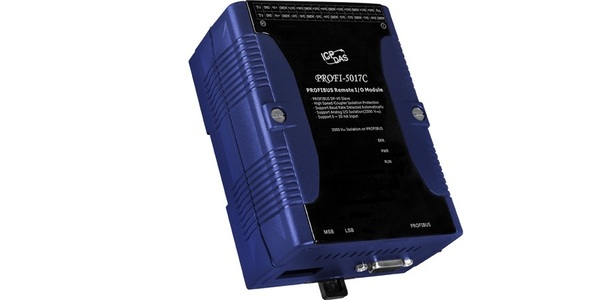

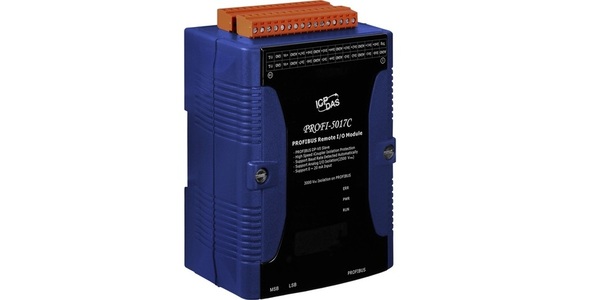

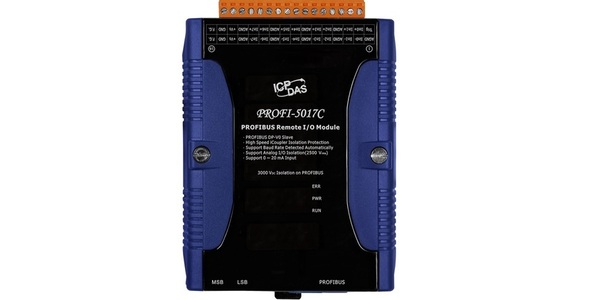

PROFI-5017C ~ NEW ~

PROFIBUS 원격 I / O 모듈

PROFI-5017C는 PROFIBUS DP 프로토콜의 슬레이브 장치를 위해 특별히 설계되었습니다. 이 제품은 2500Vrms의 필드 - 로직 분리 기능을 갖춘 최대 8 채널 절연 아날로그 전류 입력을 지원합니다. 사용자는 PROFIBUS 컨 피규 레이터에서 GSD 파일을 사용하여 쉽게 선택하고 구성 할 수 있습니다.







  • 공업 자동화
  • 공장 자동화
  • 공정 자동화
  • 기타…





프로토콜 및 계층 구조
DP-V0 슬레이브
전송 속도 (kbps) 지원
9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
전송 속도 설정
자동 감지 됨
주소 설정
로터리 스위치 또는 SSA 전보에 의해 설정된 주소 0 ~ 126
지표
PWR LED, RUN LED, ERR LED
I / O 모듈 구성
GSD 파일로 구성
네트워크 절연 보호
고속 아이 커플러
DC 절연 보호
PROFIBUS 측의 3000 VDC
4KV ESD 보호
각 터미널에 대한 연락처






하드웨어
ESD 보호
4 kV 클래스 A
PROFIBUS 인터페이스
제어 장치
지멘스 SPC3
송수신기
ADI ADM2486
커넥터
9 핀 암 D 서브
전송 속도 (bps)
9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
전송 거리 (m)
전송 속도에 따라 다릅니다 (예 : 9.6kbps에서 최대 1200m).
격리
DC-DC 는 3000 VDC, 버스 - 로직은 2500 Vrms
실험 계획안
DP-V0
LED
둥근 LED
PWR LED, RUN LED, ERR LED
전원 공급 장치
무제한 +10 ~ +40 VDC
보호
역 극성 보호, 과전압 절전 보호
전력 소비
3W
I / O
아날로그 입력 8 채널 차동 전류 입력, 절연 전압 : 2500Vrms
입력 범위 0 ~ 20mA
정확성 FSR의 +/- 0.2 %
기구
설치
DIN- 레일
치수
91mm × 128mm × 52mm (W x L x H)
환경
작동 온도.
-25 ~ 75 ℃
보관 온도
-30 ~ 80 ℃
습기
10 ~ 90 % RH, 비 응축






PROFI-5017 CR
PROFIBUS 원격 I / O 모듈 (8 채널 절연 아날로그 전압 입력)
