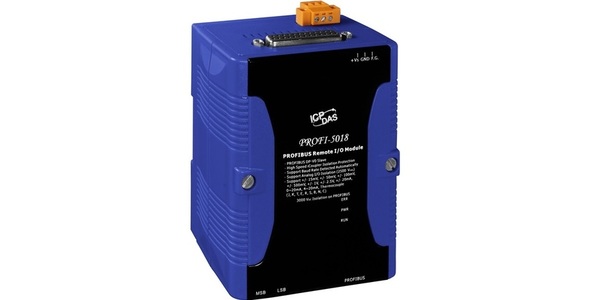

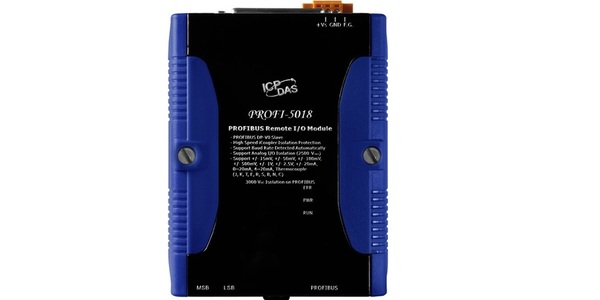

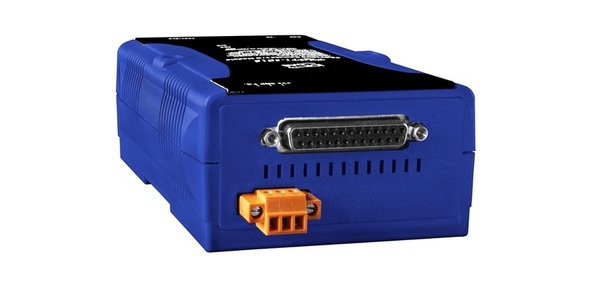

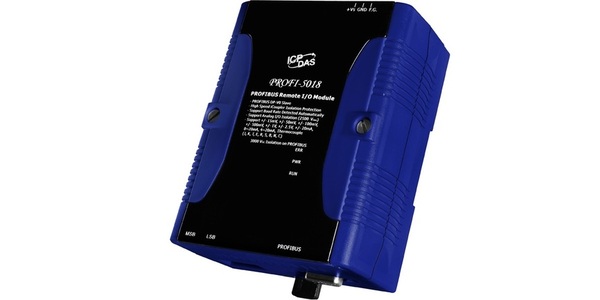

PROFI-5018은 PROFIBUS DP 프로토콜의 슬레이브 디바이스를 위해 특별히 설계되었습니다. 고전압 보호 기능이있는 열전쌍 입력 모듈을 최대 10 개까지 지원합니다. 사용자는 PROFIBUS 컨 피규 레이터에서 GSD 파일을 사용하여 쉽게 선택하고 구성 할 수 있습니다.

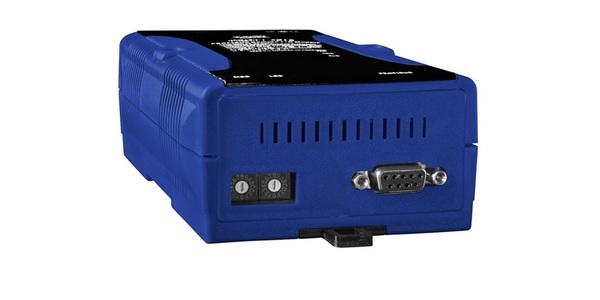

프로토콜 및 계층 구조 | DP-V0 슬레이브 |
PROFIBUS 전송 속도 (kbps) 지원 | 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000 |
전송 속도 설정 | 자동 감지 됨 |
주소 설정 | 로터리 스위치 또는 SSA 전보에 의해 설정된 주소 0 ~ 126 |
지표 | PWR LED, RUN LED, ERR LED |
I / O 모듈 구성 | GSD 파일로 구성 |
네트워크 절연 보호 | 고속 아이 커플러 |
4KV ESD 보호 | 각 터미널에 대한 연락처 |
열전쌍 유형 | 온도 범위 ° C |
TYPE J | -210 ° C ~ +1200 ° C |
유형 K | -270 ° C ~ 1372 ° C |
유형 T | -270 ° C ~ 400 ° C |
TYPE E | -270 ° C ~ 1000 ° C |
TYPE R | -50 ° C ~ 1765 ° C |
TYPE S | -50 ° C ~ 1765 ° C |
유형 B | 0 ° C ~ 1820 ° C |
유형 N | -270 ° C ~ 1300 ° C |
유형 C | 0 ° C ~ 2320 ° C |
하드웨어 | |
ESD 보호 | 4 kV 클래스 B |
PROFIBUS 인터페이스 | |
제어 장치 | 지멘스 SPC3 |
송수신기 | ADI ADM2486 |
커넥터 | 9 핀 암 D 서브 |
전송 속도 (bps) | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
전송 거리 (m) | 전송 속도에 따라 다릅니다 (예 : 9.6kbps에서 최대 1200m). |
격리 | DC-DC 는 3000 VDC , 버스 - 로직은 2500 Vrms |
실험 계획안 | DP-V0 |
LED | |
둥근 LED | PWR LED, RUN LED, ERR LED |
힘 | |
전원 공급 장치 | 무제한 +10 ~ +40 VDC |
보호 | 역 극성 보호, 과전압 절전 보호 |
전력 소비 | 3.5 W |
I / O | |
아날로그 입력 | 10 채널 차동 열전쌍 입력, 절연 전압 : 2500Vrms |
입력 범위 | +/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V, +/- 20mA, 0-20mA, 4 ~ 20mA (옵션 외부 125 옴 저항 필요 ), 열전쌍 유형 : J, K, T, E, R, S, B, N, C |
정확성 | FSR의 ± 0.1 |
기구 | |
설치 | DIN- 레일 |
치수 | 91mm × 130mm × 52mm (W x L x H) |
환경 | |
작동 온도. | -25 ~ 75 ℃ |
보관 온도 | -30 ~ 80 ℃ |
습기 | 10 ~ 90 % RH, 비 응축 |
PROFI-5018 / S CR
|

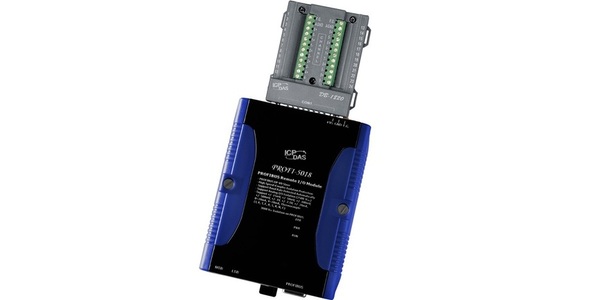

PROFIBUS 원격 I / O 모듈 (10 채널 열전대 입력) (ROHS) 에는 PROFI-5018 모듈과 DB-1820 도터 보드가 포함됩니다 |
