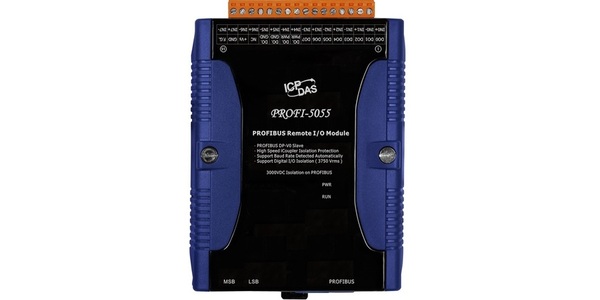

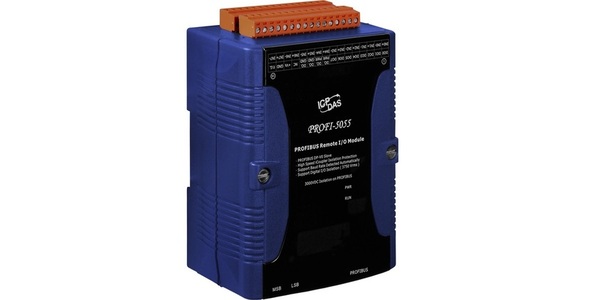

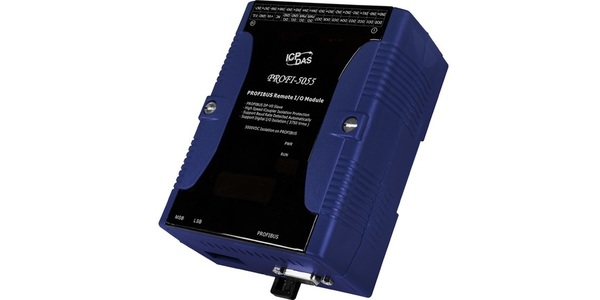

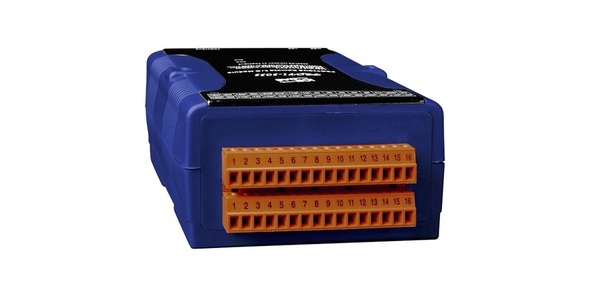

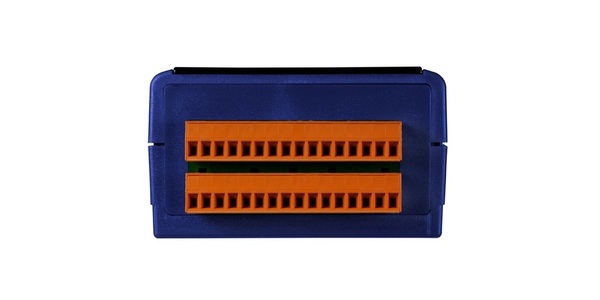

PROFI-5055는 PROFIBUS DP 프로토콜의 슬레이브 장치 용으로 특별히 설계되었습니다. 최대 8 채널 절연 디지털 입력 및 8 채널 절연 디지털 출력을 지원합니다. 사용자는 PROFIBUS 컨 피규 레이터에서 GSD 파일을 사용하여 쉽게 선택하고 구성 할 수 있습니다.
프로토콜 및 계층 구조
|
DP-V0 슬레이브
|
전송 속도 (Kbps) 지원
|
9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
|
전송 속도 설정
|
자동 감지 됨
|
주소 설정
|

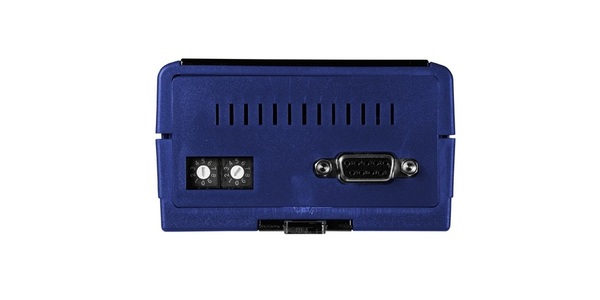

로터리 스위치로 0 ~ 99 설정
|
지표
|
PWR, ERR 및 RUN LED
|
I / O 모듈 구성
|
GSD 파일로 구성
|
네트워크 절연 보호
|
PROFIBUS 측의 3000 VDC
|
DC 절연 보호
|
PROFIBUS 측의 3000 VDC
|
4KV ESD 보호
|
각 터미널에 대한 연락처
|
하드웨어
|
|
ESD 보호
|
4 kV 클래스 A
|
PROFIBUS 인터페이스
|
|
제어 장치
|
Profichip VPCLS2
|
송수신기
|
ADI ADM2486
|
커넥터
|

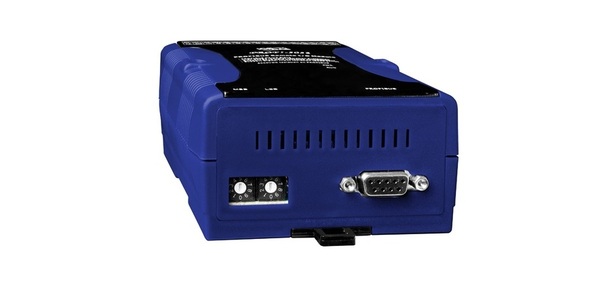

9 핀 암 D 서브
|
전송 속도 (bps)
|
9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
|
전송 거리 (m)
|
전송 속도에 따라 다릅니다 (예 : 9.6kbps에서 최대 1200m).
|
격리
|
DC-DC 는 3000 VDC , 버스 - 로직은 2500 Vrms
|
실험 계획안
|
DP-V0
|
LED
|
|
둥근 LED
|
PWR LED, RUN LED
|
힘
|
|
전원 공급 장치
|
무제한 +10 ~ +40 VDC
|
보호
|
역 극성 보호, 과전압 절전 보호
|
전력 소비
|
1W
|
I / O
|
|
디지털 출력
|
8 채널 (싱크), 공통 접지 절연
부하 전압 : + 10 ~ + 40V 최대 부하 전류 : 650mA 단락 보호 절연 전압 : 3750Vrms |
디지털 입력
|
8 개의 채널 (싱크 또는 소스), 서로 절연 됨
오프 전압 레벨 : + 4V Max. On 전압 레벨 : +10 ~ + 50V 입력 임피던스 : 광 커플러와 직렬로 10KΩ 절연 전압 : 3750Vrms |
기구
|
|
설치
|

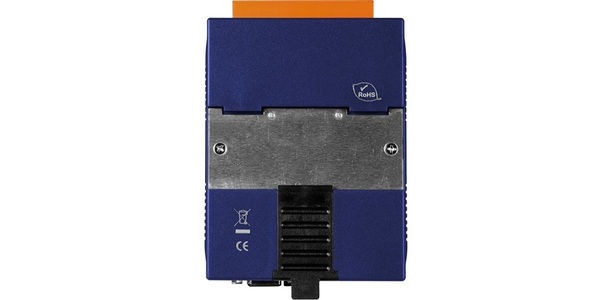

DIN- 레일
|
치수
|
91mm × 128mm × 52mm (W x L x H)
|
환경
|
|
작동 온도.
|
-25 ~ 75 ℃ |
보관 온도
|
-30 ~ 80 ℃ |
습기
|
10 ~ 90 % RH, 비 응축 |
PROFI-5055 CR
|
PROFIBUS 원격 I / O 모듈 (8 채널 절연 디지털 입력 및 8 채널 절연 디지털 출력) |
