컨버터(converter), 게이트웨이(gateway), 원격 I/O 모듈 등 ICP DAS에서 제공하는 HART 제품은 다음과 같습니다.






   HART (Highway Addressable Remote Transducer) 모듈


모델명 타입 설명
 컨버터
(Converter)
 I-7547 Ethernet(TCP/IP) to HART 컨버터 이더넷을 통해 원격으로 HART 정보를 수집하고 HART 명령을 송수신합니다.
 I-7567 USB to HART 컨버터 USB를 통해 HART 정보를 빠르게 획득하고 HART 명령을 송수신할 수 있어 편리합니다.
 I-7570 Serial to HART 컨버터 HMI/PLC/PC와 RS-232/422/485 인터페이스를 포함한 시리얼 포트를 통해 HART 장치를 쉽게 통합
 HRT-227CS HART to Fiber 컨버터 단일 모드 광 섬유 매체(single mode Fiber Optic medium)를 통해 HART 통신 거리 확장(30 km)
 게이트웨이
(Gateway)
 HRT-310 Modbus RTU/ASCII to HART 게이트웨이 (Upright) HART 마스터 장치로 설계되었으며 MB/RTU 및 ASCII 마스터가 HART 장치에 액세스할 수 있습니다.
 HRT-310-UTA Modbus RTU/ASCII to HART 게이트웨이 (Upright) HART 마스터 장치로 설계되었으며 MB/RTU 및 ASCII 마스터가 HART 장치에 액세스할 수 있습니다.
(-40 ℃ 애플리케이션용)
 HRT-710 Modbus/RTU & ASCII to HART 게이트웨이 HART 마스터 장치로 설계되었으며 MB/RTU 및 ASCII 마스터가 HART 장치에 액세스할 수 있습니다.
 HRT-710-UTA Modbus/RTU & ASCII to HART 게이트웨이 HART 마스터 장치로 설계되었으며 MB/RTU 및 ASCII 마스터가 HART 장치에 액세스할 수 있습니다.
(-40 ℃ 애플리케이션용)
 HRT-711 odbus TCP/UDP to HART 게이트웨이 HART 마스터 장치로 설계되었으며 MB/TCP 클라이언트가 HART 장치에 액세스할 수 있습니다.
 HRT-711-UTA odbus TCP/UDP to HART 게이트웨이 HART 마스터 장치로 설계되었으며 MB/TCP 클라이언트가 HART 장치에 액세스할 수 있습니다.
(-40 ℃ 애플리케이션용)
 GW-7557-B PROFIBUS to HART 게이트웨이 HART 마스터 장치로 설계되었으며 PROFIBUS DP 마스터가 HART 장치에 액세스할 수 있습니다. (플라스틱 케이스)
 GW-7557-M PROFIBUS to HART 게이트웨이 HART 마스터 장치로 설계되었으며 PROFIBUS DP 마스터가 HART 장치에 액세스할 수 있습니다. (금속 케이스)

 원격 I/O 장치
 I-87H17W-G PAC용 8 채널 HART AI 모듈 AI 신호 수집 및 HART 명령 송수신을 위한 I-87K 모듈
 Filter  HRT-370 HART 신호 Filter (Upright) 입력 HART 장치 신호를 두 개의 출력 채널로 분할합니다.
(1) 한 채널은 원래 HART 신호를 유지합니다.
(2) 다른 채널은 HART 신호를 필터링하여 순수한 아날로그 전류 신호를 출력합니다.









■   HART 장치 시뮬레이터 (HDS ; HART Device Simulator)

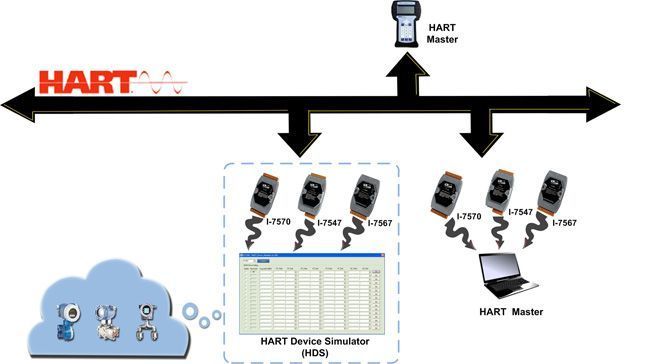

HART 장치 시뮬레이터(HDS ; HART Device Simulaotr)는 ICP DAS사에서 개발한 HART 장치 시뮬레이션 소프트웨어입니다. COM 포트(USB/232/485/이더넷)에 연결된 ICP DAS사의 HART 컨버터(예: I-7567 / I-7570 / I-7547 )를 사용하여 HART 마스터 장치와 데이터를 교환하기 위해 동시에 다중 HART 슬레이브 장치를 시뮬레이션하는 데 사용할 수 있습니다. 이러한 방식으로 사용자는 HART 슬레이브 장치 없이 HART 마스터 프로그램을 개발하거나 검증할 수 있습니다.

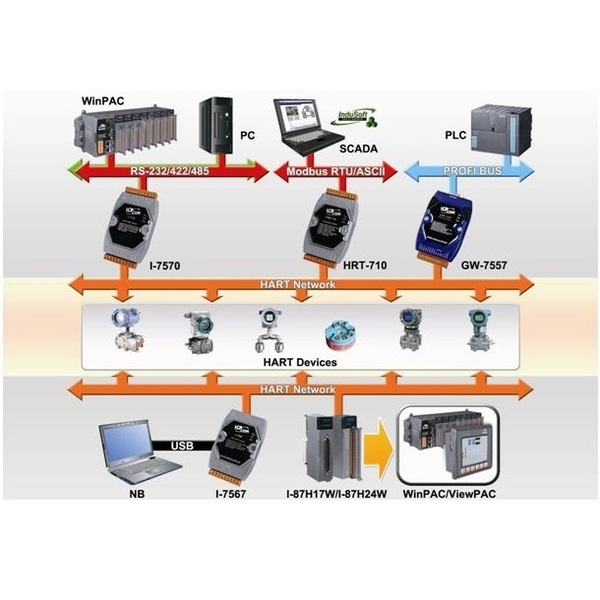

■   Applications









■   HART 특징

•   무료 HART 슬레이브 장치 시뮬레이션 소프트웨어(ICP DAS사의 컨버터와 함께 작동 함: I-7567 / I-7570 / I-7547)
•   20개 이상의 HART 명령 지원 (예: CMD0 / 1 / 2 / 3 …)
•   HART 장치의 긴 프레임 주소(long frame address)에 대한 설정 제공
•   HART 명령 3의 값(value) 및 단위(unit)에 대한 설정 제공
•   동시에 16개의 HART 장치 시뮬레이션 지원 (주소 0 ~ 15)
•   ICP DAS사의 HART 컨버터 (예: I-7567 / I-7570 / I-7547)를 사용하여 HART 마스터 장치와 데이터 교환
•   HART 통신 데이터 로그(data log) 지원
•   HART 프로토콜의 개정판 5 및 6과 호환 가능
•   COM 포트가 열리면 HDS는 들어오는 요청과 응답 데이터를 수신합니다.
•   "Enabled(활성화)" 옵션이 선택된 HART 시뮬레이션 장치만 데이터에 응답합니다.
•   "Short Frame Address(짧은 프레임 주소)" 필드가 고정되어 있습니다.
•   5 byte의 "Long Frame Address(긴 프레임 주소)" 필드를 설정하여 다른 HART 제조업체의 슬레이브 장치를 시뮬레이션할 수 있습니다.
•   모든 HART 통신 데이터를 파일에 기록할 수 있습니다.

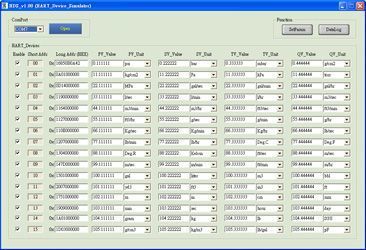

•   HART 명령 3의 PV / SV / TV /QV의 네 가지 주요 값 및 단위는 모든 HART 시뮬레이션 장치에 대해 설정할 수 있습니다.
