제품 상세보기

I-7547

제품명
I-7547
용도
HART (컨버터)
특성
PROFIBUS to RS-232/422/485 컨버터
제조사
ICPDAS(대만)

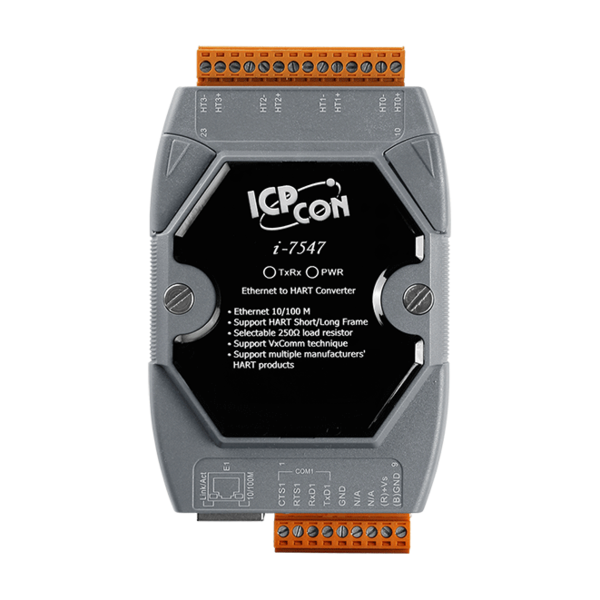

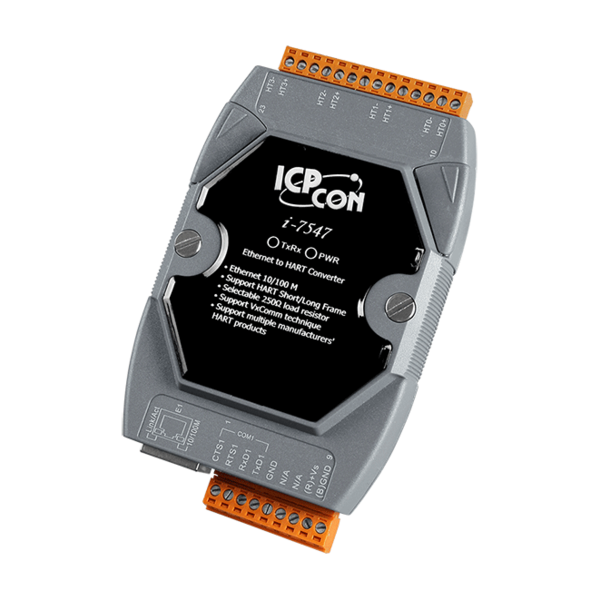

I-7547 ~ NEW ~

이더넷 (TCP / IP)에서 HART 로의 변환




I-7547은 이더넷에서 HART 로의 변환 장치이며 HC_Tool 유틸리티가있는 HART 마스터 또는 HDS 유틸리티가있는 HART 슬레이브로 사용할 수 있습니다.

(1) I-7547 HART 마스터 :

이더넷을 통해 I-7547을 PC에 연결하고 VxComm 유틸리티를 설치하면 사용자가 PC의 가상 COM 포트를 통해 HART 장치에 액세스 할 수 있습니다. 따라서 사용자는 I-7547을 적용하여 HART 네트워크의 데이터 수집 및 처리를보다 쉽고 빠르게 처리 할 수 ​​있습니다. 또한 모듈 구성 및 HART 통신 테스트를 위해 무료 HC_Tool 유틸리티를 쉽게 제공합니다.

(2) HART 슬레이브로 I-7547 :



HART Device Simulator (HDS라고 함)는 ICP DAS에서 개발 한 HART 장치 시뮬레이션 소프트웨어입니다. 모든 COM 포트 (USB / 232 / 485)에 연결된 ICP DAS HART 변환기 (예 : I-7567 / I-7570 / I-7547)를 사용하여 멀티 HART 슬레이브 장치를 동시에 시뮬레이션하여 HART 마스터 장치와 데이터를 교환 할 수 있습니다. / 이더넷). 이 방법으로 사용자는 HART 슬레이브 장치없이 HART 마스터 프로그램을 개발하거나 검증 할 수 있습니다.

HDS (HART 장치 시뮬레이터) : http://www.icpdas.com/root/product/solutions/industrial_communication/fieldbus/hart/converter/hds.html





  • 현재 측정
  • 석유 화학 산업 응용
  • 환경 모니터링
  • 터널 모니터링
  • 시스템 모니터링
  • 건물 모니터링





FDT (필드 장치 도구)

FDT (필드 장치 도구)는 모든 필드 장치와 호스트 시스템 간의 통신 및 구성 인터페이스를 표준화합니다. FDT는 장치의 가장 정교한 기능에 액세스하기위한 공통 환경을 제공합니다. 따라서 FDT를 지원하는 ICPDAS HART 변환기, I-7567, I-7570 또는 I-7547을 사용하여 사용자는 쉽고 빠르게 HART 온라인 제어 및 구성 시스템을 구축 할 수 있습니다.







  • HART 짧은 / 긴 프레임 지원
  • HART 버스트 모드 지원
  • 포인트 - 투 - 포인트 또는 멀티 드롭 HART 모드 지원
  • 최대 15 개의 HART 슬레이브 장치 연결 지원
  • 두 개의 HART 마스터 허용
  • 모듈 구성 및 HART 통신을위한 HC_Tool 유틸리티 제공
  • 이더넷을 통한 펌웨어 업데이트 지원
  • PWR / TxRx 표시 LED 제공
  • 4KV ESD 보호
  • 워치 독 내장
  • 선택 가능한 250Ω 부하 저항
  • 4 개의 HART 채널 제공
  • VxComm 기술 지원
  • 네트워크 설정을위한 내장 웹 서버
  • HART 쌍 연결 지원 (FW_v1.03)
  • FDT (Field Device Tool) 기술 지원 및 FDT 소프트웨어 테스트 완료



(1) PACTware (PACTware)
(무료 다운로드 : http://www.pactware.com/en/products/pactware.html )



(2) FieldCare (엔드레스 하우저)
(다운로드 : http://portal.endress.com/wa010/FieldCareDownloadGui/ )



(3) PDM (Seimens)
(다운로드 : http://support.automation.siemens.com/cn/llisapi.dll?
func = cslib.csinfo & objid = 35125986 & lang = en & siteid = cseus & aktprim = 0 & objaction = csopen & extranet = standard & viewreg = CN
)






  • 모든 HART 장치를 자동으로 검색
  • HART 장치 구성을위한 HART Universal & Common-Practice 명령 (v6.0) 제공
  • 쉽고 빠르게 모듈 구성 및 HART 통신 제공
  • HART 통신을위한 데이터 로깅 제공









이더넷 인터페이스
이더넷 포트 자동 MDI / MDI-X가있는 10/100 Base-TX
가상 COM 예 (VxComm 유틸리티)
내장 웹 서버
HART 인터페이스
채널 4
커넥터 각 HART 포트에 2 핀 나사 고정 터미널 블록
종단 저항기 각 HART 포트에 대해 선택 가능한 250 Ω 종단 저항
4KV ESD 보호 예, 각 터미널에 대한 연락처
절연 전압 500 V DC
LED
LED 디스플레이 PWR : 전원 표시 등
TxRx : 이더넷 / HART 표시기에서 수신 한 데이터
전원 공급 장치 무제한 +10 ~ +30 V DC
보호 전원 역 극성 보호, 과전압 절전 보호
전력 소비 최대 : 1.5W
기구

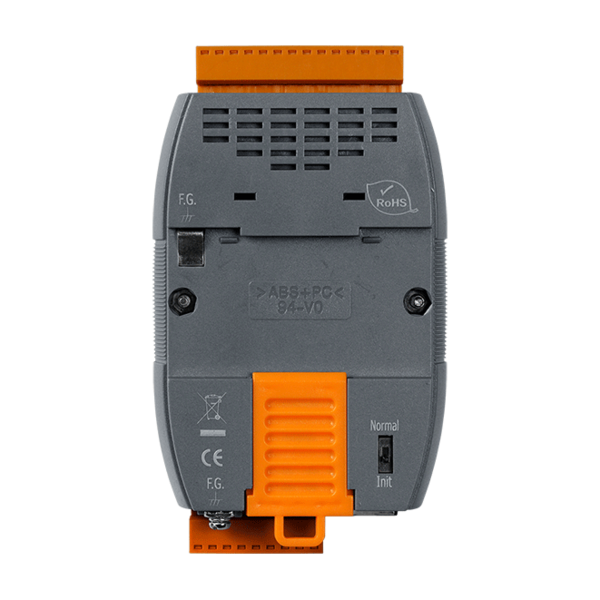

설치 DIN 레일 또는 벽면 장착
치수 123mm x 72mm x 35mm (H x W x D)
환경
작동 온도. -25 ℃ ~ +75 ℃ (-13 ~ 167 )
보관 온도 -30 ℃ ~ +80 ℃ (-22 ~ 176 )
습기 5 % ~ 95 % RH, 비 응축




I-7547 CR
이더넷에서 HART 로의 변환 (그레이 커버) (RoHS)
