HRT-711 ~ NEW ~
Modbus TCP/UDP to HART 게이트웨이

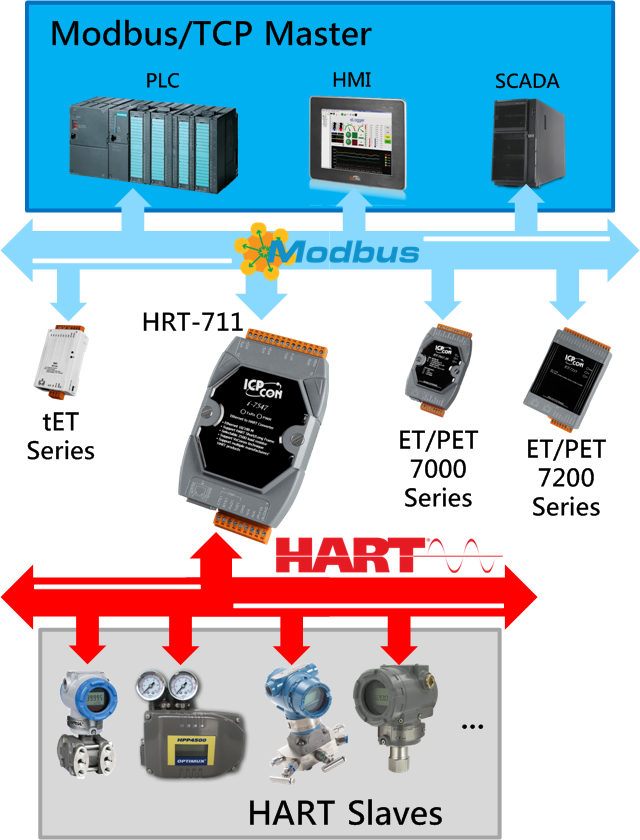

HRT-711 게이트웨이는 HART 프로토콜의 마스터 장치를 위해 특별히 설계되었습니다.
Modbus 마스터는 HART 장치에 액세스 할 수 있습니다.
이러한 HART 장치는 송신기, 액추에이터 등일 수 있습니다.
또한 사용자가 HRT-711을 구성 할 수 있는 유틸리티 소프트웨어도 제공합니다.
이 모듈을 사용하여 사용자는 HART 장치를 Modbus 네트워크에 쉽게 통합 할 수 있습니다.
▪ HART Short/Long frame 지원
▪ HART Burst mode 지원
▪ 2개의 HART 마스터 허용
▪ point-to-point 또는 multi-drop HART mode에서 작동
▪ 최대 15개의 HART 모듈 연결
▪ Modbus TCP/UDP 서버 지원
▪ Modbus 슬레이브 모드 지원
▪ Com 포트를 통한 펌웨어 업데이트 지원
▪ HART 장치의 온라인 교체 지원
▪ Long Frame Address 자동 획득 지원
▪ LED 표시기 제공
▪ 내장 워치독
▪ DIN Rai 장착 가능
▪ HART 명령으로 HART 장치 읽기/쓰기
▪ 진단 정보 제공
▪ HRT-711의 읽기/쓰기 모듈 구성
▪ HART 명령의 Modbus address 표시
다음 Modbus 명령을 지원합니다.
코드 | 이름 | 설명 |
01 | 코일 상태 읽기 | Slave에서 개별 출력의 ON / OFF 상태를 읽기 |
02 | 입력 상태 읽기 | Slave에서 개별 입력의 ON / OFF 상태를 읽기 |
03 | 보유 레지스터 읽기 | Slave에서 보관 유지 레지스터의 이진(바이너리) 내용 읽기 |
04 | 입력 레지스터 읽기 | Slave에서 입력 레지스터의 이진(바이너리) 내용 읽기 |
05 | 단일 코일 강제 | Slave에서 단일 출력을 ON 또는 OFF 쓰기 |
06 | 단일 레지스터 사전설정 | Slave에서 단일 레지스터에 정수 값 쓰기 |
15 | 멀티 코일 강제 | Slave에서 코일 순서대로 각 코일 ON 또는 OFF 쓰기 |
16 | 멀티 레지스터 사전설정 | Slave에서 인접한 레지스터 블록 쓰기 |
이더넷 인터페이스 | |
제어 장치 | 10/100Base-TX 이더넷 컨트롤러 (자동 협상, Auto_MDIX) |
커넥터 | RJ-45 x 1 (LED 표시 등) |
UART 인터페이스 (구성용) | |
COM 포트 | RS-232 (3 선) |
커넥터 | 3-핀 나사 고정 터미널 블록 |
HART 인터페이스 | |
HART 채널 | 1 |
HART 인터페이스 | 2-핀 나사 고정 터미널 블록 |
HART 장치 | 2-유선 또는 4-유선 HART 장치 |
HART 토폴로지 | Point to Point 또는 Multi-Drop |
HART 데이터 | 디지털 데이터 전용 |
HART 프레임 유형 | Short 및 Long Frame |
Burst Mode | 지원 |
최대 HART 장치 | 15 |
루프 저항기 | 점퍼 별 250 Ω 저항 |
절연 | UL1577 규격 |
전원 | |
전원 공급 장치 | 무제한 +10 ~ +30 V DC |
보호 | 전원 역극성 보호, 과전압 절전 보호 |
소비 전력 | 1 W |
기구 | |
설치 | DIN 레일 또는 벽면 장착 |
치수 | 72 mm x 35 mm x 121 mm (가로 x 세로 x 높이) |
환경 | |
작동 온도 | -25 ℃ ~ +75 ℃ |
보관 온도 | -30 ℃ ~ + 85 ℃ |
습도 | 5 % ~ 95 % RH, 비 응축 |
HRT-711 CR |
Modbus TCP/UDP to HART 게이트웨이 (RoHS) |
