GW-7472

제품명
GW-7472
용도
Ethernet/IP (게이트웨이)
특성
EtherNet/IP to Modbus RTU 게이트웨이
제조사
ICPDAS(대만)

GW-7472 ~ NEW ~

EtherNet / IP에서 Modbus RTU / TCP 게이트웨이로

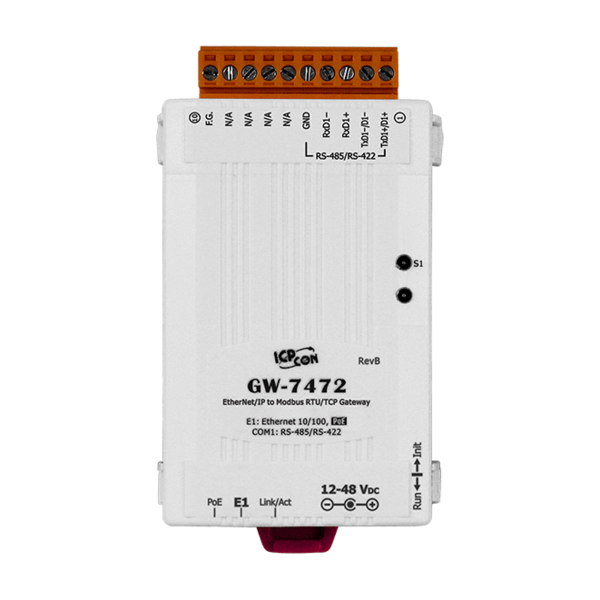

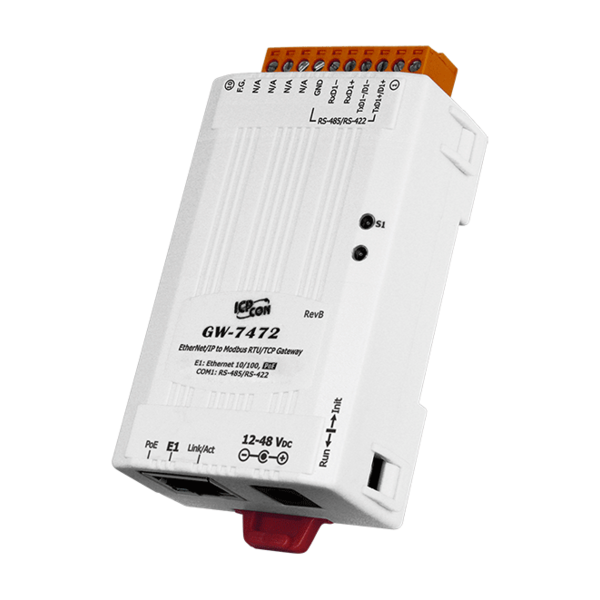

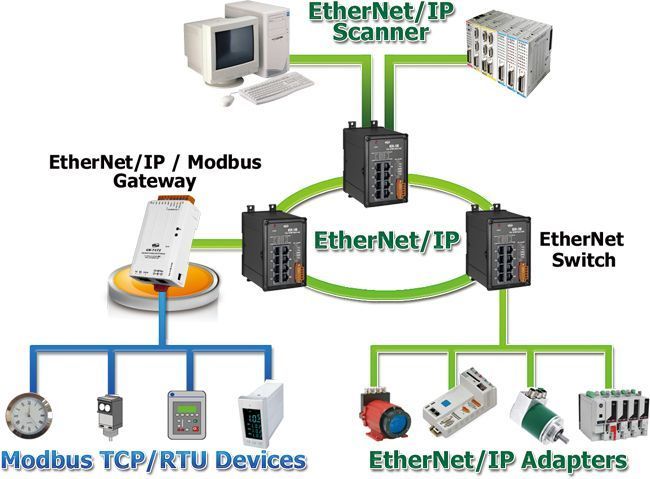

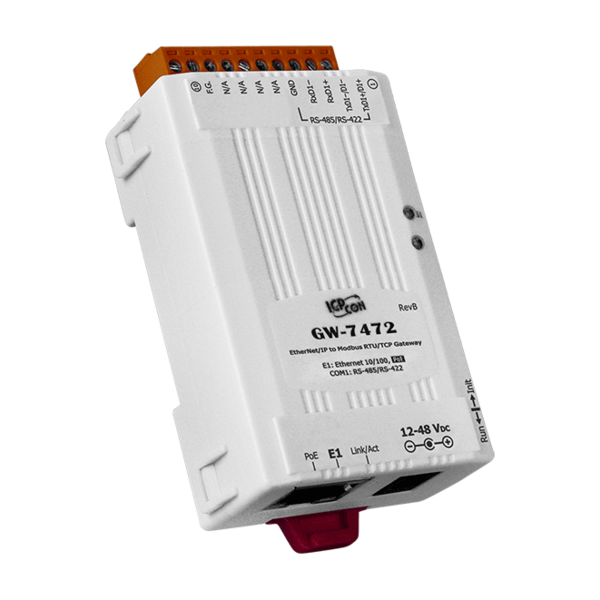

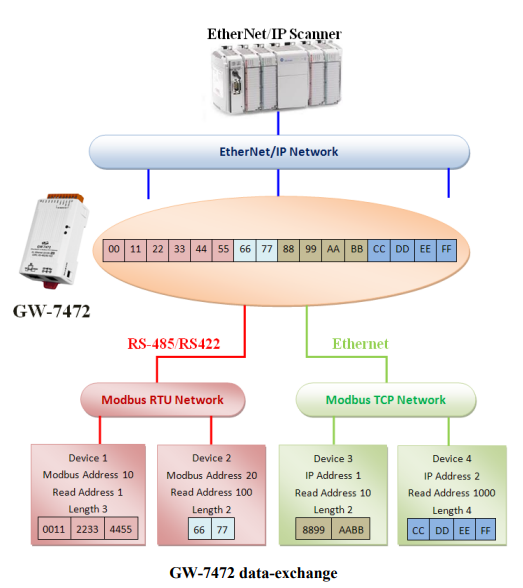

GW-7472 (Modbus RTU 마스터 및 Modbus TCP 클라이언트 게이트웨이에 연결된 EtherNet / IP 어댑터)는 Modbus RTU 네트워크, Modbus TCP 네트워크 및 EtherNet / IP 네트워크 간의 데이터 교환에 유용합니다. Modbus RTU 슬레이브 및 Modbus TCP 서버에서 레지스터 데이터를 읽고이 데이터를 EtherNet / IP 스캐너의 입력 레지스터 데이터에 게시합니다. EtherNet / IP 스캐너에서 전송 된 출력 데이터는 GW-7472를 통해 Modbus RTU 슬레이브 / Modbus TCP 서버의 레지스터 데이터로 업데이트됩니다. 설치 공간을 절약하기 위해 GW-7472는 초소형 폼 팩터로 제공되므로 직렬 장치에 직접 연결되거나 컴퓨터에 내장되어 있어도 어디서나 쉽게 설치할 수 있습니다. GW-7472는 효율적인 네트워크 트래픽을 처리 할 수있는 강력한 32 비트 MCU를 갖추고 있으며 IEEE 802. 표준 범주 5 이더넷 케이블을 사용하여 3af 호환 (분류, 클래스 1) PoE (Power over Ethernet). Poe 스위치 NS-205PSE를 통해 GW-7472는 이더넷 케이블을 통해 전원을 공급받을 수 있습니다. 현장에서 PoE 스위치가 없으면 GW-7472는 DC 어댑터로부터 전력을 공급받을 수있는 또 다른 방법을 제공합니다. 이 두 가지 전원 인터페이스는 중복되어 있습니다. 하나가 실패하면, 다른 사람은 GW - 7472에 적절한 전원을 공급하기 위해 그것을 가져갈 것입니다.







  • 제어 시스템
  • 빌딩 자동화
  • 공장 자동화
  • 분산 데이터 수집







일반적인 특징 :

  • 강력한 32 비트 MCU가 효율적인 네트워크 트래픽을 처리합니다.
  • 10/100 Base-TX 이더넷, RJ-45 x1
  • (자동 협상, 자동 MDI / MDIX, LED 표시 등)
  • 이중 전원 입력 : PoE (IEEE 802.3af, Class 1) 및 DC 잭
  • 자동 RS-485 방향 제어
  • ARP, TCP, UDP, ICMP, DHCP, BOOTP 및 TFTP 프로토콜 지원
  • 이더넷을 통한 간편한 펌웨어 업데이트
  • 착탈식 단자대 커넥터
  • 초소형 폼 팩터 및 저전력 소모
  • 할로겐 프리 RoHS
  • 난연성 소재 (UL94-V0 레벨)


EtherNet / IP 기능 :

  • 이더넷 프로토콜 : EtherNet / IP 어댑터
  • 명시 적 메시지의 최대 연결 수 : 6
  • 암시 적 메시지의 최대 연결 수 : 1
  • 지원되는 I / O 연결 방법 :
    1. 전송 및 트리거 : 배타적 소유자, 주기적
    2. 발신자 - 대상 유형 : POINT2POINT
    3. 목표 발신자 유형 : POINT2POINT, MULTICAST
  • 장치 구성 옵션 : EDS, 유틸리티 도구
  • 주소 구성 : DHCP, 유틸리티 도구
  • EtherNet / IP 입출력 명령 데이터 크기 : 최대 500 바이트
  • Modbus RTU 슬레이브 및 Modbus TCP 서버 수는 GW-7472의 EtherNet / IP 어댑터의 입력 레지스터에 매핑되는 입력 레지스터 수 : 최대 500 바이트
  • Modbus RTU 슬레이브 및 Modbus TCP 서버의 번호는 GW-7472의 EtherNet / IP 어댑터의 출력 레지스터에 매핑하는 레지스터를 출력합니다 : 최대 500 바이트


Modbus 특징 :

  • Modbus 프로토콜 : Modbus RTU 마스터
  • 최대 30 개의 Modbus RTU 명령 지원
  • 최대 10 개의 Modbus TCP 서버 지원
  • 최대 8 개의 Modbus 명령 지원 Modbus TCP 서버

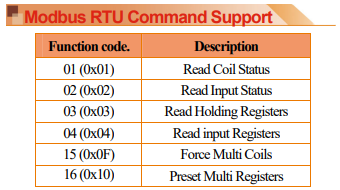

  • 지원되는 Modbus RTU 기능 코드 :
    1. 01 16 진수 : 출력 상태 읽기
    2. 02 16 진수 : 입력 상태 읽기
    3. 03 hex : 다중 데이터 레지스터 읽기
    4. 04 16 진수 : 입력 레지스터 읽기
    5. 0F 16 진수 : 다중 비트 쓰기
    6. 10 hex : 다중 데이터 레지스터 쓰기
  • 하나의 Modbus 명령의 최대 데이터 크기 : 240 바이트







GW-7472는 모든 필수 EtherNet / IP 개체를 갖춘 EtherNet / IP 어댑터입니다. 이 절에서는 EtherNet / IP 객체 모델과 EtherNet / IP Explicit 및 I / O 메시징을 사용하여 객체 데이터를 읽거나 쓰는 방법에 대해 설명합니다.

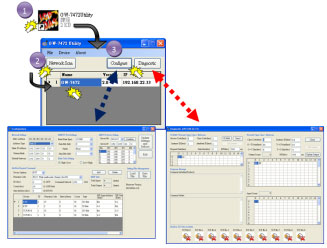

우리는 Windows 2K / XP / Vista 및 Win 7 용 GW-7472 유틸리티 도구를 제공합니다. 여기에는 다음이 포함됩니다.

  • 네트워크 매개 변수 구성
  • UART 매개 변수 구성
  • 모드 버스 장치 구성
  • 자동 검색 GW - 7472 장치
  • EtherNet / IP dat을 전송 / 수신하는 쉬운 테스트





하드웨어
CPU
32 비트 MCU
UART 인터페이스
COM 1
2 선식 RS-485
4 선식 RS-422
COM 1 커넥터
10 핀 탈착식 단자대 x 1
실험 계획안
Modbus RTU 마스터 및 Modbus TCP 클라이언트
이더넷 인터페이스
이더넷
10/100 Base-TX, 8 핀 RJ-45 x 1 (자동 협상, 자동 MDI / MDIX, LED 표시 등)
PoE (IEEE 802.3af, Class 1)
실험 계획안
EtherNet / IP 어댑터
전원 공급 장치

PoE : IEEE 802.3af, 클래스 1
DC 잭 : +12 ~ 48 V DC

전력 소비
0.05A @ 24V DC
기구
치수
52mm x 27mm x 77.4mm (가로 x 세로 x 높이)
설치
DIN- 레일
환경
작동 온도
-25 ~ 75 ℃
보관 온도
-30 ~ 80 ℃
습기
10 ~ 90 % RH, 비 응축






GW-7472 CR
POE 및 1 개의 RS-422 / 485 (RoHS)가 적용된 Modbus RTU / TCP 게이트웨이에 대한 소형 EtherNet / IP
