제품 상세보기

GW-7473

제품명
GW-7473
용도
Ethernet/IP (게이트웨이)
특성
Modbus 슬리이브 to EtherNet/IP Scanner 게이트웨이
제조사
ICPDAS(대만)

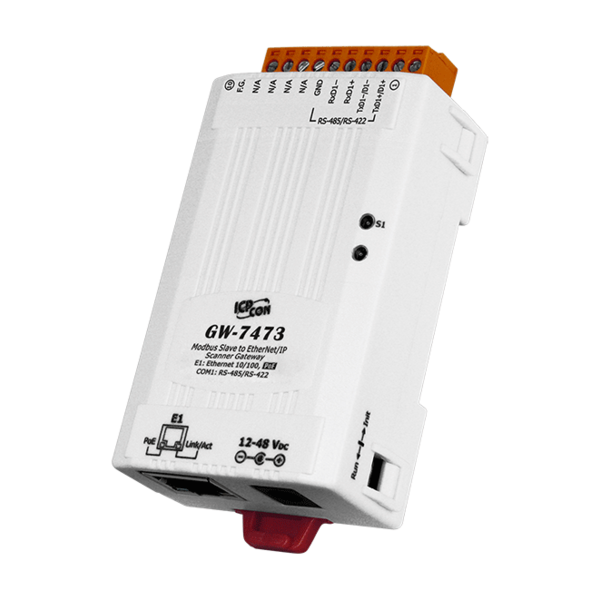

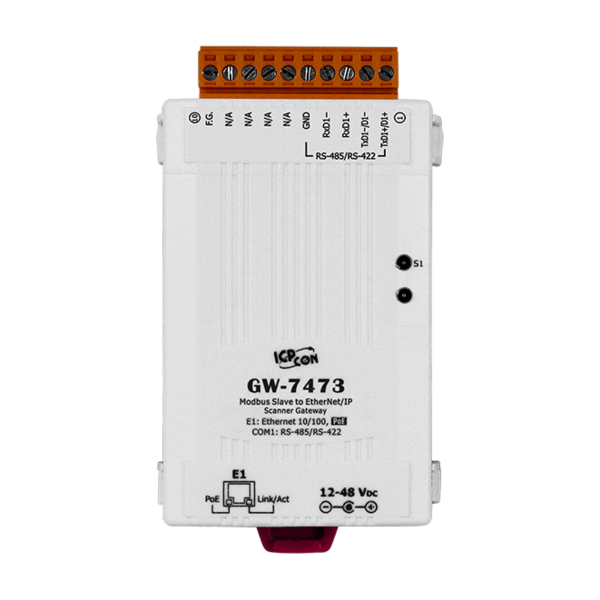

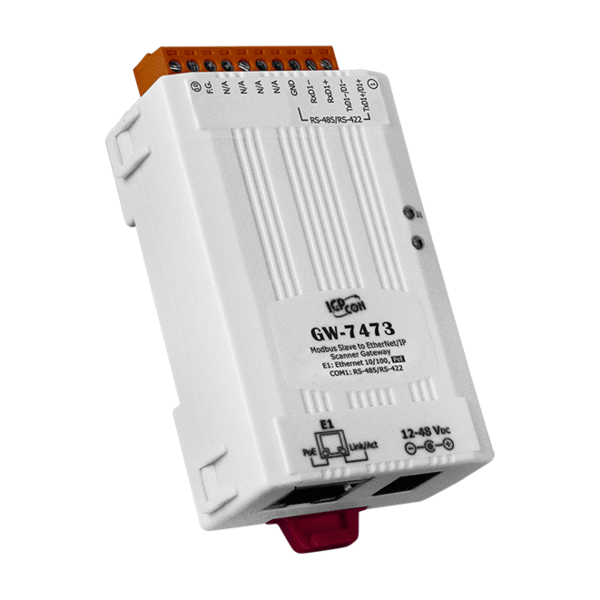

GW-7473  ~ NEW ~

Modbus 슬레이브 to EtherNet/IP Scanner 게이트웨이

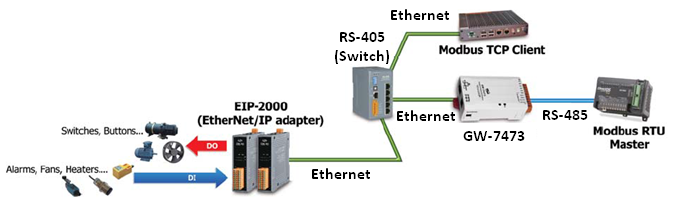

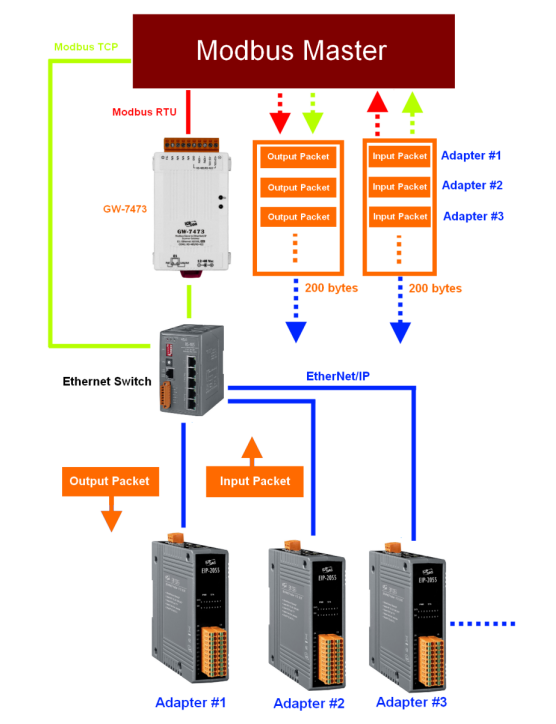

GW-7473(Modbus TCP/RTU 슬레이브 to EtherNet/IP Scanner 게이트웨)은 Modbus 마스터EtherNet/IP 어댑터 간의 데이터 교환에 유용합니다. EtherNet/IP 어댑터에서 레지스터 데이터를 읽고 이러한 데이터를 Modbus TCP 클라이언트와 Modbus RTU 마스터의 입력 레지스터 데이터에 게시합니다. Modbus TCP/RTU 마스터가 전송한 출력 데이터는 EtherNet/IP 어댑터의 레지스터 데이터로 업데이트됩니다. GW-7473은 초소형 폼 팩터로써, 설치 공간을 절약하기 위해 시리얼 장치에 직접 부착하거나 기계에 내장된 경우에도 어디서나 쉽게 설치할 수 있습니다. GW-7473은 효율적인 네트워크 트래픽을 처리할 수 있는 강력한 32-bit MCU를 특징으로 하며, 표준 카테고리 5 이더넷 케이블과 함께 IEEE 802.3af 호환(분류, 클래스 1) PoE(Power over Ethernet)를 제공합니다. NS-205PSE 같은 Poe 스위치를 통해 이더넷 케이블을 사용하여 GW-7473에 전원을 공급할 수 있습니다. 현장에 PoE 스위치가 없는 경우 GW-7473은 DC 어댑터에서 전원을 공급받는 방법도 제공합니다. 이 두 개의 전원 인터페이스는 중복가능합니다. 하나가 실패하면 다른 하나가 GW-7473에 적절한 전원을 공급하기 위해 인계받습니다.







  • ▪   제어 시스템
  • ▪   빌딩 자동화
  • ▪   공장 자동화
  • ▪   분산 데이터 수집







일반적인 특징 :

  • ▪   강력한 32-bit MCU가 효율적인 네트워크 트래픽 처리
  • ▪   10/100 Base-TX 이더넷, RJ-45 x1
  • ▪   이중 전원 입력 : PoE (IEEE 802.3af, Class 1) 및 DC 잭
  • ▪   ARP, TCP, UDP, ICMP, DHCP, BOOTP 및 TFTP 프로토콜 지원
  • ▪   이더넷을 통한 손쉬운 펌웨어 업데이트
  • ▪   착탈식 단자대 커넥터
  • ▪   초소형 폼 팩터 및 낮은 전력 소비
  • ▪   RoHS (할로겐 프리)



EtherNet/IP 기능 :

  •   CIP 표준에 따른 지원 개체
    1. 어셈블리 개체 (Assembly Object)
    2. 연결 관리자 개체 (Connection Manager Object)
    3. 이더넷 링크 개체 (Ethernet Link Object)
    4. 메시지 라우터 개체 (Message Router Object)
    5. TCP/IP 인터페이스 개체
  •   이더넷 프로토콜 : EtherNet/IP Scanner
    1. 클래스 1 (연결됨) I/O 서버 및 클라이언트
    2. 최대 5 개의 EtherNet/IP 어댑터 연결 지원
    3. EtherNet/IP 입출력 명령 데이터 크기 : 200 byte



Modbus 특징 :

  •   Modbus 프로토콜 : Modbus TCP 서버/RTU 슬레이브 프로토콜
  •   최대 5개 Modbus TCP 클라이언트 지원
  •   지원되는 Modbus RTU Function 코드 :
  •       01 hex : 출력 상태 읽기
  •       02 hex : 입력 상태 읽기
  •       03 hex : 다중 데이터 레지스터 읽기
  •       04 hex : 입력 레지스터 읽기
  •       0F hex : 다중 비트 쓰기
  •       10 hex : 다중 데이터 레지스터 쓰기

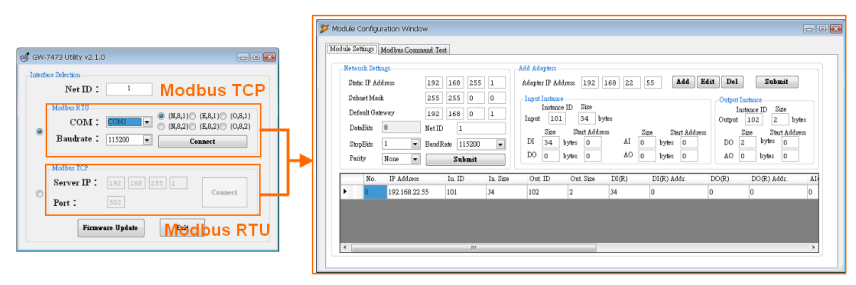

우리는 Windows 2K/XP/Vista 및 Win 7,8,9,10 용 GW-7473 Utility 도구를 제공합니다.
다음이 사항이 포함됩니다.

  •   프로토콜 인터페이스 :
    •  Modbus RTU 마스터
    •  Modbus TCP 클라이언트
  •   네트워크 매개 변수 구성
  •    UART 매개 변수 구성
  •   EtherNet/IP 어댑터 구성
  •   Modbus 데이터 전송/수신 테스트 용이





 하드웨어
 CPU  32-bit MCU
 UART 인터페이스
 COM 1  RS-485 (2-선)
 RS-422 (4-선)
 COM 1 커넥터  10-핀 탈착식 단자대 x 1
 프로토콜  Modbus RTU 슬레이브 및 Modbus TCP 서버
 이더넷 인터페이스
 이더넷  10/100 Base-TX, 8 핀 RJ-45 x 1 (자동 협상, 자동 MDI / MDIX, LED 표시 등)
 PoE (IEEE 802.3af, Class 1)
 프로토콜  EtherNet/IP Scanner
 전원
 전원 공급  PoE : IEEE 802.3af, 클래스 1
 DC jack : +12 ~ 48 VDC
 소비 전력  0.05 A @ 24 VDC
 기구
 치수  52mm x 27mm x 77.4mm (가로 x 세로 x 높이)
 설치  DIN- 레일
 환경
 작동 온도  -25 ~ 75 ℃
 보관 온도  -30 ~ 80 ℃
 습도  10 ~ 90 % RH, 비 응축






GW-7473 CR
 Modbus 슬레이브 to EtherNet/IP Scanner 게이트웨이 with RS-422/485 1개 및 PoE (RoHS)
