제품 상세보기

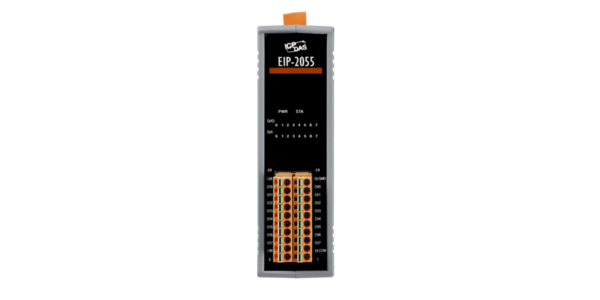

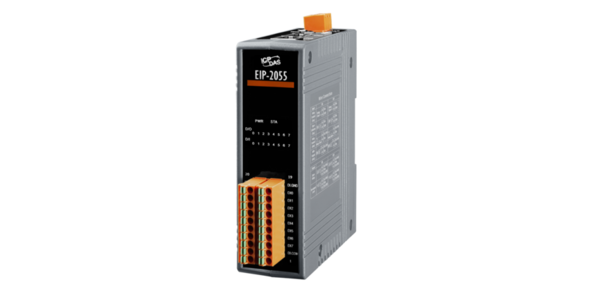

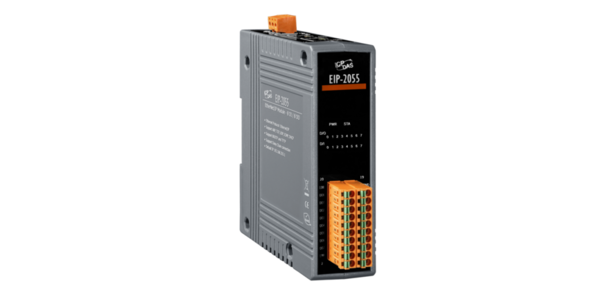

EIP-2055

제품명
EIP-2055
용도
Ethernet/IP (원격 I/O 모듈)
특성
Isolated 8-채널 D/I & 8-채널 D/O
제조사
ICPDAS(대만)

EIP-2055 ~ NEW ~

분리 된 8 채널 DI 및 8 채널 DO EtherNet / IP I / O 모듈

EIP-2000은 EtherNet / IP 프로토콜을 지원하는 산업용 원격 I / O 모듈 시리즈입니다. 사용자는 이러한 모듈을 산업 현장에서 기업까지 이더넷 네트워크에 완벽하게 통합 할 수 있습니다. EIP-2000은 데이지 체인 연결을 허용하므로 장치 위치를 쉽게 찾을 수 있고 설치가 쉬우 며 인프라 비용이 절감됩니다. 모든 모듈은 스타, 라인 또는 링과 같은 네트워크 토폴로지에 배치 될 수 있습니다. 절연 설계는 유해한 간섭으로부터 EIP-2000을 보호합니다.

EIP-2055는 8 개의 입력과 8 개의 출력을 가진 원격 디지털 I / O 모듈입니다. EtherNet / IP 어댑터로 설계되었습니다. 사용자는 LED를 통해 EIP-2055의 I / O 상태 및 연결 상태를 확인할 수 있습니다. 또한 ICPDAS는 이더넷을 통해 EIP-2000 모듈을 쉽게 구성하고 테스트 할 수있는 소프트웨어 유틸리티를 제공합니다.







  • 빌딩 자동화
  • 공장 자동화
  • 기계 자동화
  • 원격 유지 보수
  • 원격 진단
  • 시험 장비







일반적인 특징 :

  • 전송 프로토콜 : EtherNet / IP
  • 강력한 32 비트 MCU가 효율적인 네트워크 트래픽을 처리합니다.
  • 10/100 Base-TX 이더넷, RJ-45 x 2 (자동 협상, 자동 MDI / MDIX, LED 표시 등)
  • ARP, TCP, UDP, ICMP, DHCP, BOOTP 및 TFTP 프로토콜 지원
  • 이더넷을 통한 간편한 펌웨어 업데이트
  • 착탈식 단자대 커넥터
  • I / O 상태를 표시하는 LED 표시기
  • 내장 I / O
    • DI / 카운터 : 8 개 채널
    • DO : 8 채널
  • 파워 온 값
  • 안전한 가치
  • RoHS 준수





ICP DAS는 Windows 2K / XP / Vista 및 Win 7 용 EIP-2000 구성 유틸리티를 제공합니다.

  • 네트워크 매개 변수 구성
  • 전원 켜기 값 및 안전 값 설정
  • DI 카운터 검사
  • EtherNet / IP로 I / O 상태를 송수신하기 쉬운 테스트
  • 파일 관리 설정





디지털 입력
채널 8
입력 유형 건식 접촉 : 출처, 습식 접촉 : 싱크 / 소스
건식 접촉 레벨 Off 전압 레벨 : Open
On 전압 레벨 : GND에 가깝습니다.
습식 접촉 레벨 Off 전압 레벨 : + 4V max.
온 전압 레벨 : + 10V ~ + 50V
카운터 채널 8
맥스. 백작 32 비트 (4294967295)
맥스. 입력 주파수 5KHz
사진 분리 3750VDC
디지털 출력
채널 8
절연 전압 3750VDC
유형 오픈 콜렉터
싱크 / 소스 (NPN / PNP) 싱크대
부하 전압 +3.5 ~ +50 V
맥스. 부하 전류 채널당 700mA
통신 인터페이스
커넥터 10/100 Base-TX, 8 핀 RJ-45 x 2
데이지 체인 연결 지원
표준 지원 IEEE 802.3 이더넷 / IP
입력 전압 범위 10V ~ 30V
전력 소비 1.6W
기구
설치 DIN- 레일
치수 110mm x 90mm x 33mm (높이 x 가로 x 세로)
환경
작동 온도 -25 ℃ ~ + 75 ℃
보관 온도 -30 ℃ ~ + 80 ℃
습기 10 % ~ 90 %






EIP-2055 CR
절연 된 8 채널 DI 및 8 채널 DO EtherNet / IP I / O 모듈
