제품 상세보기

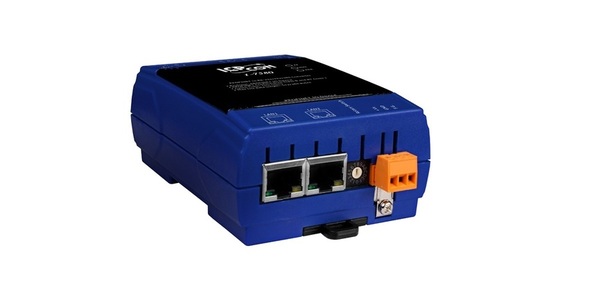

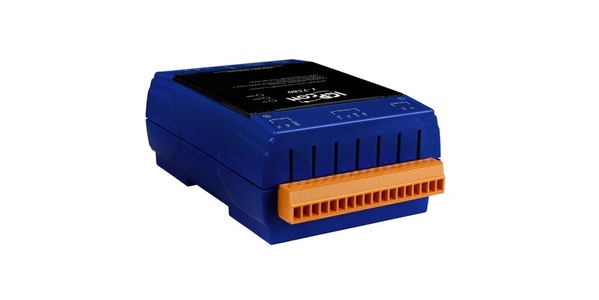

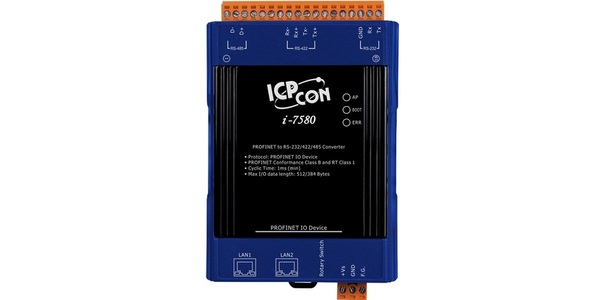

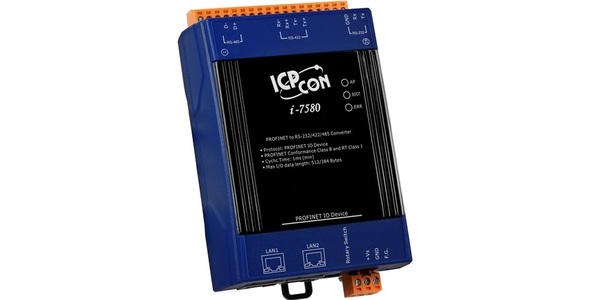

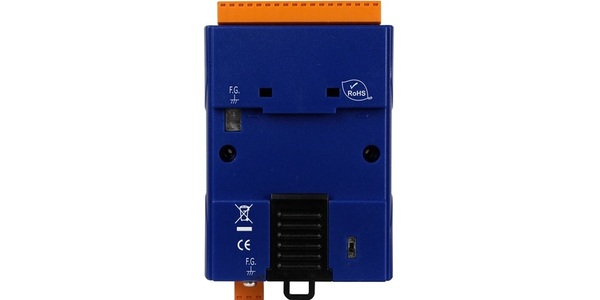

I-7580

제품명
I-7580
용도
PROFINET 시리즈
특성
PROFIBUS to RS-232/422/485 컨버터
제조사
ICPDAS(대만)

I-7580 ~ NEW ~

PROFINET - RS-232 / 422 / 485 변환기

I-7580은 RS-232, RS-422 및 RS-485 직렬 인터페이스를 지원하는 RT 기능이있는 PROFINET IO 장치입니다. 사용자는이 직렬 통신 인터페이스 중 하나를 선택하여 적용 할 수 있습니다. 사용자가 직렬 원격 I / O 장치, 센서, 액추에이터, HMI, 바코드 판독기 및 RFID 등 거의 모든 직렬 장치를 PROFINET 네트워크로 가져갈 수 있습니다.





  • 공업 자동화
  • 공장 자동화
  • 공정 자동화
  • 기타…







  • 프로토콜 : PROFINET IO 장치
  • PROFINET 준수 클래스 B 및 RT 클래스 1
  • 주기 시간 : 1ms (최소)
  • 일반 GSDML 파일 제공 (버전 2.25)
  • 입력 / 출력 데이터의 최대 길이는 512/384 바이트입니다.
  • LED 표시기 제공
  • 4 kV 모든 단자에 ESD 보호 기능 문의
  • 광범위한 전원 입력 (+ 10 ~ + 30 VDC) 및 작동 온도 (-25 ~ 75 ° C)






ICP DAS는 장치 구성을 위해 PFN_Tool 구성 유틸리티를 제공합니다.

  • 장치 검색 기능 제공
  • 펌웨어 버전 표시
  • 네트워크 매개 변수 구성 지원
  • I-7580의 진단 메시지 표시
  • comport 테스트 기능 제공
  • comport의 통신 로그 제공





하드웨어
CPU 32 비트 CPU 코어
RAM / 플래시 / EEPROM 32MB / 4MB / 8KB
지키는 개 CPU 내장
ESD 보호 4 kV 클래스 A
PROFINET 인터페이스
실험 계획안 PROFINET IO 장치
적합성 클래스 클래스 B
서비스 RTC, RTA, CL-RPC, DCP, LLDP, I & M
사이클 시간 1 ms (분)
이더넷 인터페이스
제어 장치 10 / 100Base-TX 이더넷 컨트롤러 (자동 협상, Auto_MDIX)
커넥터 RJ-45 x 2 (LED 표시 등), 통합 2 포트 스위치
서비스 ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN 우선 순위 태깅
UART 인터페이스
COM RS-232 / RS-422 / RS-485 (동시에 사용할 수 없음)
COM 커넥터 3 핀 나사 고정 터미널 블록 (RxD, TxD, GND)
4 핀 나사 고정 터미널 블록 (RxD +, RxD-, TxD +, TxD-)
2- 핀 나사 고정 터미널 블록 (DATA +, DATA-)
전송 속도 (bps) 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800
데이터 비트 7, 8
정지 비트 1
둥가 없음, 짝수, 홀수
LED
둥근 LED AP LED, BOOT LED, ERR LED
전원 공급 장치 무제한 +10 ~ +30 V DC
보호 전원 역 극성 보호, 과전압 절전 보호
전력 소비 3.4 W
기구
설치 DIN- 레일
치수 42mm x 76mm x 119mm (가로 x 세로 x 높이)
환경
작동 온도. -25 ~ 75
보관 온도 -30 ~ 80
습기 10 ~ 90 % RH, 비 응축






I-7580 CR
RS-232 / 422 / 485 변환기에 대한 PROFINET (RoHS)
