제품 상세보기

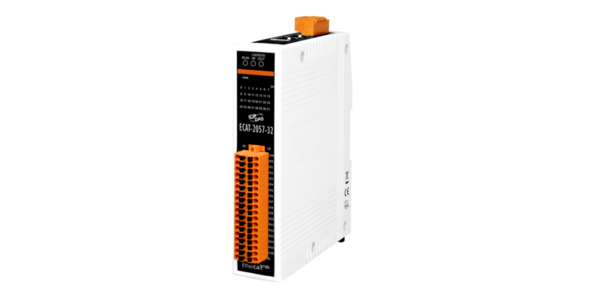

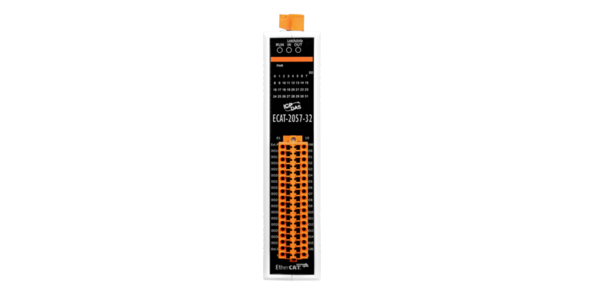

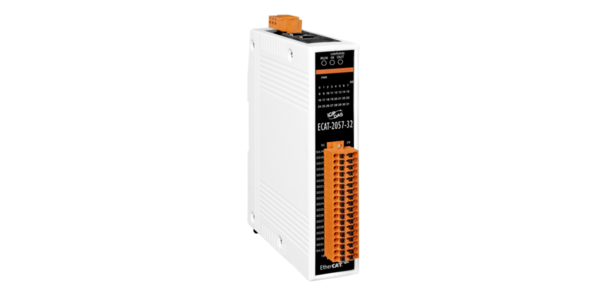

ECAT-2057-32

제품명
ECAT-2057-32
용도
EtherCAT (원격 I/O 모듈)
특성
Isolated 16-채널 DO
제조사
ICPDAS(대만)

ECAT-2057-32 ~ 곧 제공 예정

분리 된 32 채널 디지털 출력이있는 EtherCAT 슬레이브 I / O 모듈

ECAT-2000에는 EtherCAT 프로토콜이 장착되어 있으며 장치 설치의 유연성을 허용하고 인프라 및 운영 비용을 줄이는 데이지 체인 연결로 설치됩니다. 모든 모듈은 스타, 라인 또는 링과 같은 네트워크 토폴로지에 배치 될 수 있습니다. 절연 입력 및 출력 설계는 ECAT-2000을 유해한 간섭 및 환경으로부터 보호합니다.

ECAT-2057-32는 분리 된 32 디지털 출력으로 제작되었습니다. 사용자는 공정 데이터뿐만 아니라 LED 표시기를 통해 입력 및 출력 상태를 얻을 수 있습니다. 적합성 테스트 도구를 통과하고 검증되었으므로 적합한 EtherCAT 마스터 또는 구성자가 간단하게 조작하고 다양한 응용 프로그램을 쉽게 구현할 수 있습니다.





  • 반도체 툴
  • 금속 성형
  • 포장
  • 사출 성형
  • 조립 시스템
  • 인쇄 기계
  • 로봇 공학




  • 실시간 처리 : EtherCAT
  • 강력한 MCU가 효율적인 네트워크 트래픽을 처리합니다.

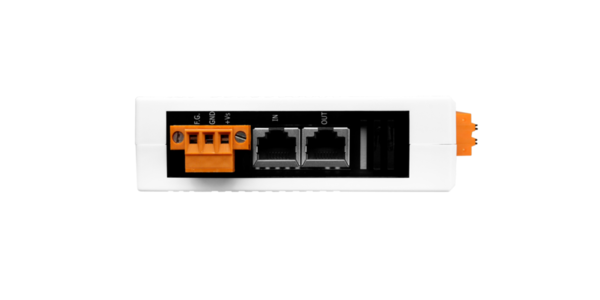

  • 2 x RJ-45 버스 인터페이스
  • 최대 100m 스테이션 간의 거리 (100BASE-TX)
  • 데이지 체인 연결 지원
  • EtherCAT 적합성 테스트 도구 검증
  • 착탈식 단자대 커넥터
  • 출력 상태 LED 표시기
  • 내장 디지털 출력 32 개
  • RoHS 준수
  • ESD 보호 4 KV 각 채널 별 연락처




디지털 출력
채널 32
출력 유형 오픈 이미 터 (소스)
부하 전압 +10 ~ +40 VDC
맥스. 부하 전류 채널당 500 mA
절연 전압 2500 VDC
통신 인터페이스
커넥터 2 x RJ-45
실험 계획안 EtherCAT
역간 거리 맥스. 100m (100BASE-TX)
데이터 전송 매체 이더넷 / EtherCAT 케이블 (최소 CAT 5), 차폐
입력 전압 범위 10 ~ 30 VDC
전력 소비 맥스. 1.9W
기구
설치 DIN- 레일
치수 140 mm x 112.2 mm x 31 mm (H x W x D, 커넥터 없음)
케이스 재질 UL 94V-0 하우징
환경
작동 온도 -25 ℃ ~ 75 ℃
보관 온도 -30 ℃ ~ 80 ℃
상대 습도 10 ~ 90 %, 응축 없음
ESD (IEC 61000-4-2) 각 채널에 대해 ± 4 KV 접점
EFT (IEC 61000-4-4) 신호 : 1 KV Class A; 전력 : 1 KV Class A
서지 (IEC 61000-4-5) 1 KV 클래스 A






ECAT-2057-32 CR
분리 된 32 채널 디지털 출력이있는 EtherCAT 슬레이브 I / O 모듈 (RoHS)
