제품 상세보기
;)
;)
;)
;)

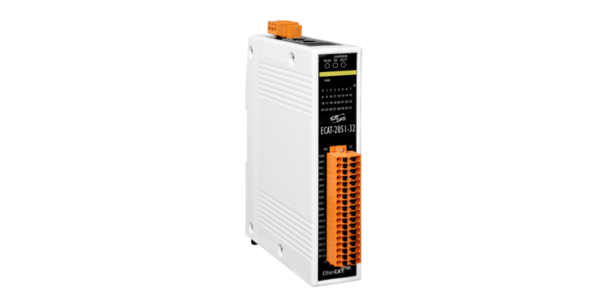

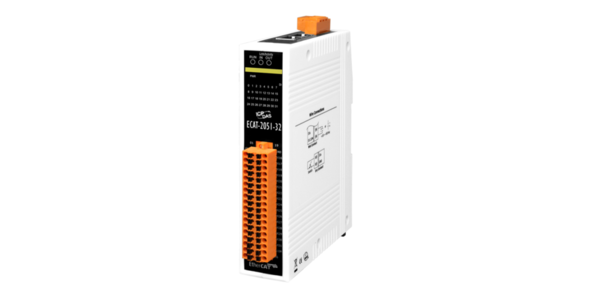

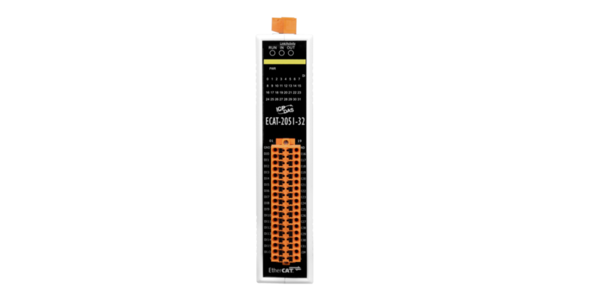

ECAT-2051-32
- 제품명
- ECAT-2051-32
- 용도
- EtherCAT (원격 I/O 모듈)
- 특성
- Isolated 32-채널 DI
- 제조사
- ICPDAS(대만)
 |
|
||||||||||||
ECAT-2000에는 EtherCAT 프로토콜이 장착되어 있으며 데이지 체인 연결로 설치되므로 장치 설치의 유연성을 허용하고 인프라 및 운영 비용을 절감 할 수 있습니다. 모든 모듈은 스타, 회선 또는 링 네트워크 토폴로지로 설정할 수 있습니다. 절연 입력 및 출력 설계는 ECAT-2000을 유해한 간섭 및 환경으로부터 보호합니다.
ECAT-2051-32는 절연 된 32 개의 디지털 입력이 내장되어 있습니다. 사용자는 공정 데이터뿐만 아니라 LED 표시기를 통해 입력 상태를 얻을 수 있습니다. 적합성 테스트 도구를 통과하고 확인했습니다. EtherCAT 마스터 또는 컨 피규 레이터로 쉽게 조작 할 수 있으며 다양한 어플리케이션을 손쉽게 구현할 수 있습니다.
- 반도체 툴
- 금속 성형
- 포장
- 사출 성형
- 조립 시스템
- 인쇄 기계
- 로봇 공학
- 실시간 처리 : EtherCAT
- 강력한 MCU가 효율적인 네트워크 트래픽을 처리합니다.

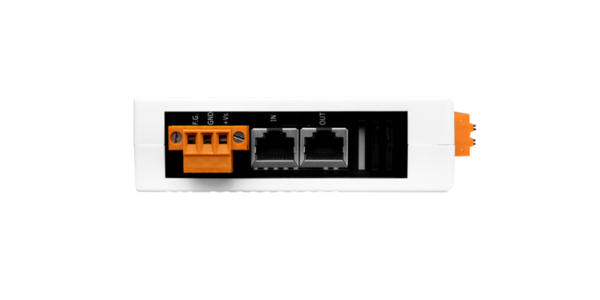

- 2 x RJ-45 버스 인터페이스
- 최대 100 미터 거리의 스테이션 간 거리 (100BASE-TX)
- 데이지 체인 연결 지원
- EtherCAT 적합성 테스트 도구 검증
- 착탈식 단자대 커넥터
- I / O 상태 LED 표시기
- 내장 디지털 입력 32 개
- RoHS 준수
- ESD 보호 4 KV 각 채널 별 연락처
| 디지털 입력 | ||
| 채널 | 32 | |
| 입력 유형 | 건조 (소스) | 습식 (싱크 / 소스) |
| 오프 전압 레벨 | 열다 | 최대 + 4V. |
| 온 전압 레벨 | GND에 가깝다. | +10 V ~ +50 V |
| 절연 전압 | 3750VDC | |
| 통신 인터페이스 | ||
| 커넥터 | 2 x RJ-45 | |
| 실험 계획안 | EtherCAT | |
| 역간 거리 | 맥스. 100m (100BASE-TX) | |
| 데이터 전송 매체 | 이더넷 / EtherCAT 케이블 (최소 CAT 5), 차폐 | |
| 힘 | ||
| 입력 전압 범위 | 10V ~ 30VDC | |
| 전력 소비 | 맥스. 4W | |
| 기구 | ||
| 설치 | DIN- 레일 | |
| 치수 | 140mm x 112.2mm x 31mm (높이 x 가로 x 세로, 커넥터 없음) | |
| 케이스 재질 | UL 94V-0 하우징 | |
| 환경 | ||
| 작동 온도 | -25 ℃ ~ 75 ℃ | |
| 보관 온도 | -30 ℃ ~ 80 ℃ | |
| 상대 습도 | 10 ~ 90 %, 응축 없음 | |
| ESD (IEC 61000-4-2) | 각 채널에 대한 4 KV 접촉 | |
| EFT (IEC 61000-4-4) | 신호 : 1 KV Class A; 전력 : 1 KV Class A | |
| 서지 (IEC 61000-4-5) | 1 KV 클래스 A | |
|
ECAT-2051-32 CR
|
분리 된 32 채널 디지털 입력이있는 EtherCAT 슬레이브 I / O 모듈 (RoHS) |
