제품 상세보기

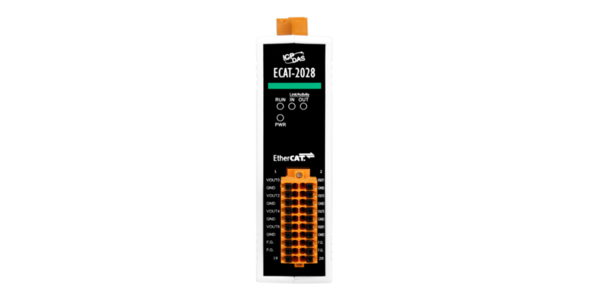

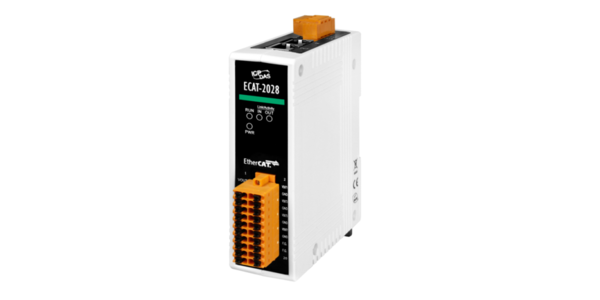

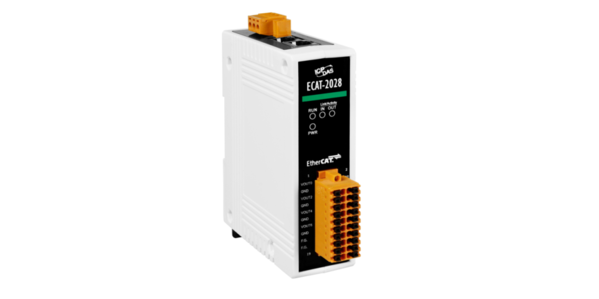

ECAT-2028

제품명
ECAT-2028
용도
EtherCAT (원격 I/O 모듈)
특성
Isolated 8-채널 AO
제조사
ICPDAS(대만)

ECAT-2028 ~ NEW ~

절연 8-ch AO가있는 EtherCAT 슬레이브 I / O 모듈

ECAT-2000에는 EtherCAT 프로토콜이 장착되어 있으며 장치 설치의 유연성을 허용하고 인프라 및 운영 비용을 줄이는 데이지 체인 연결로 설치됩니다. 모든 모듈은 스타, 라인 또는 링과 같은 네트워크 토폴로지에 배치 될 수 있습니다. 절연 입력 및 출력 설계는 ECAT-2000을 유해한 간섭 및 환경으로부터 보호합니다.

ECAT-2028은 8 개의 12 비트 아날로그 출력 채널로 구성됩니다. 사용자는 공정 데이터를 통해 출력 상태를 얻을 수 있습니다. 적합성 테스트 도구를 통과하고 검증되었으므로 적합한 EtherCAT 마스터 또는 구성자가 간단하게 조작하고 다양한 응용 프로그램을 쉽게 구현할 수 있습니다.





  • 반도체 툴
  • 금속 성형
  • 포장
  • 사출 성형
  • 조립 시스템
  • 인쇄 기계
  • 로봇 공학





  • 실시간 처리 : EtherCAT
  • 강력한 MCU가 효율적인 네트워크 트래픽을 처리합니다.
  • 2 x RJ-45 버스 인터페이스
  • 최대 100m 스테이션 간의 거리 (100BASE-TX)
  • 데이지 체인 연결 지원
  • EtherCAT 적합성 테스트 도구 검증
  • 착탈식 단자대 커넥터
  • I / O 상태 LED 표시기
  • 내장 디지털 I / O : 8 DI 및 8 DO
  • RoHS 준수
  • ESD 보호 4 KV 각 채널 별 연락처









아날로그 출력
채널 8
범위 ± 5V, ± 10V, 0 ~ 5V, 0 ~ 10V
해결 12 비트
정확성 +/- 0.1 %의 FSR
제로 드리프트 +/- 30 μV / ° C
스팬 드리프트 +/- 25 ppm / ° C
통신 인터페이스
커넥터 2 x RJ-45
실험 계획안 EtherCAT
역간 거리 맥스. 100m (100BASE-TX)
데이터 전송 매체 이더넷 / EtherCAT 케이블 (최소 CAT 5), 차폐
입력 전압 범위 10V ~ 30VDC
전력 소비 맥스. 4W
기구
설치 DIN- 레일
치수 110mm x 90mm x 33mm (H x W x D, 커넥터 없음)
케이스 재질 UL 94V-0 하우징
환경
작동 온도 -25 ℃ ~ 75 ℃
보관 온도 -30 ℃ ~ 80 ℃
상대 습도 10 ~ 90 %, 응축 없음
ESD (IEC 61000-4-2) 각 채널에 대한 4 KV 접촉
EFT (IEC 61000-4-4) 신호 : 1 KV Class A; 전력 : 1 KV Class A
서지 (IEC 61000-4-5) 1 KV 클래스 A








ECAT-2028 CR
절연 8-ch AO가있는 EtherCAT 슬레이브 I / O 모듈 (RoHS)
