ECAT-2511-A/B

제품명
ECAT-2511-A/B
용도
EtherCAT (컨버터)
특성
EtherCAT Single-Strand Media 컨버터
제조사
ICPDAS(대만)
ECAT-2511-A
~ NEW ~
ECAT-2511-B
~ NEW ~

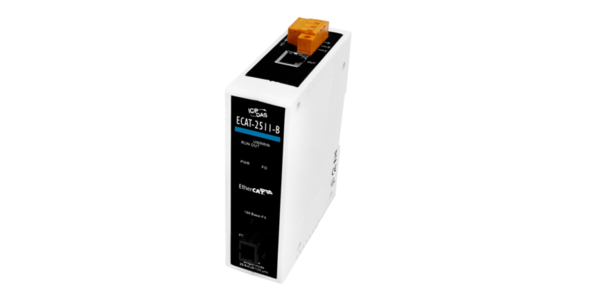

ECAT-2511-A

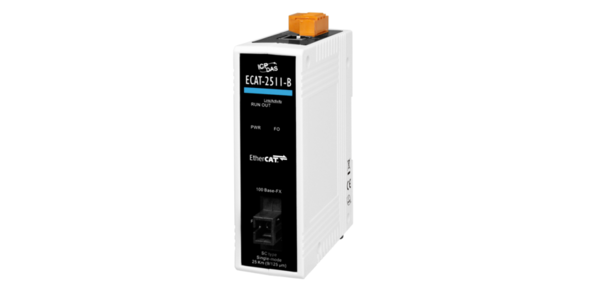

ECAT-2511-B

단일 모드 광섬유 변환기에 대한 EtherCAT

ECAT-2511-A 및 ECAT-2511-B는 단일 모드 광섬유 변환기에 대한 EtherCAT입니다. 이들은 EtherCAT 신호를 광섬유 케이블의 광 신호로 변환하고, 왜곡을 보상하기 위해 EtherCAT 신호를 재구성하며, 단락 또는 장애로 인한 버스 오류를 격리하도록 설계되었습니다. ECAT-2511-A 및 ECAT-2511-B는 광섬유를 사용하여 광섬유를 통한 안전한 데이터 전송을 가능하게하고 EtherCAT 네트워크가 EMS / RFI 간섭으로 인한 잡음을 방지 할 수 있도록 도와줍니다.

광섬유 인프라의 50 % 비용 절감 :
ECAT-2511 시리즈 제품 (ECAT-2511-A 및 ECAT-2511-B)을 사용하면 기존의 값 비싼 광섬유 케이블을 두 배 활용하고 50 % 새로 설치된 광섬유 애플리케이션의 비용








  • 강력한 MCU가 효율적인 네트워크 트래픽을 처리합니다.
  • 최대 15km의 역간 거리 (100BASE-FX)
  • 광섬유 인프라 비용 50 % 절감
  • EtherCAT 적합성 테스트 도구 검증
  • ESD 보호 4 KV 각 포트에 대한 문의




모델 ECAT-2511-A ECAT-2511-B
실험 계획안
EtherCAT
통신 인터페이스
RJ-45 포트 RJ-45 x 1 스테이션 간 거리 : Max. 100m (100BASE-TX) 데이터 전송 매체 : 이더넷 / EtherCAT 케이블 (최소 CAT 5e)
광섬유 포트 단일 모드; SC 커넥터 x 1 단일 모드; SC 커넥터 x 1
파장 TX : 1310, RX : 1550 nm TX : 1550, RX : 1310
역간 거리 25 km (9/125 μm 권장) 25 km (9/125 μm 권장)
전원 입력
리던던트 입력 범위 +12 ~ +48 VDC
전력 소비 0.1A @ 24VDC
보호 역전 극성 보호
커넥터 3 핀 탈착식 터미널 블록 (5.08mm)
기계
치수 110mm x 90mm x 33mm (높이 x 가로 x 세로)
설치 DIN- 레일
환경
작동 온도 -25 ° C ~ + 75 ° C
보관 온도 -30 ° C ~ + 80 ° C
주변 상대 습도 10 ~ 90 % RH, 비 응축




ECAT-2511-CR
EtherCAT 단일 스트랜드 미디어 컨버터, TX 1310 nm, RX 1550 nm, SC (RoHS)
ECAT-2511-B CR
EtherCAT 단일 스트랜드 미디어 컨버터, TX 1550 nm, RX 1310 nm, SC (RoHS)





중요 정보 : ECAT-2511-A와 ECAT-2511-B는 쌍으로 작동하므로 모두 구입해야합니다.
