tM-7520U

제품명
tM-7520U
용도
RS-232 to RS-485 컨버터
특성
초소형, 2500 VDC 절연
제조사
ICPDAS(대만)

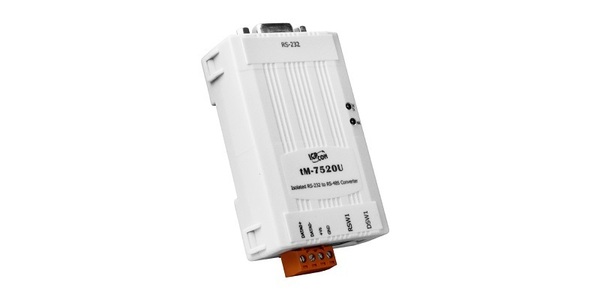

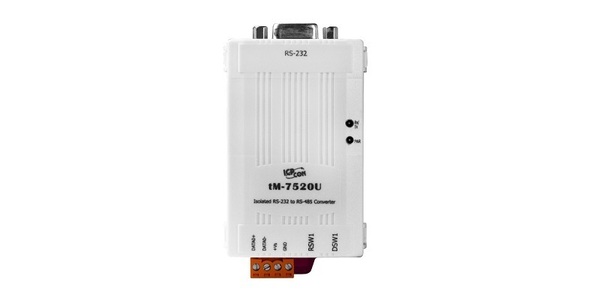

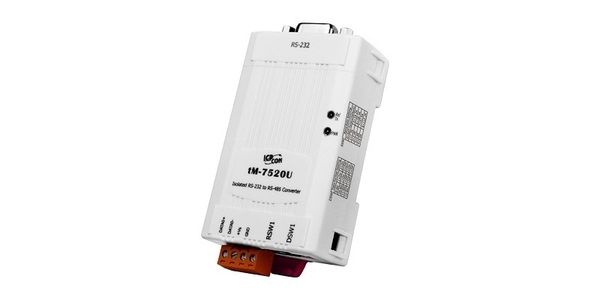

tM-7520U
절연 RS-232 to RS-485 변환기





모델명 : tM-7520U







  • •   2-방향 2500 VDC 절연 보호
  • •   RS-485 데이터 라인에 대해 ESD 보호
  • •   전원 입력 : +10 ~ +30 VDC
  • •   저전력 소비
  • •   긴 케이블 적용
  • •   문제 해결을 위한 전원 및 데이터 흐름 표시기

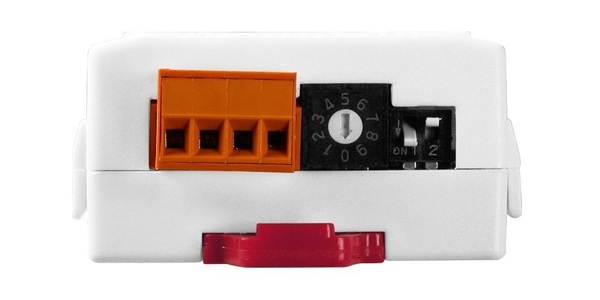

  • •   전송 속도(Baud Rate) 설정에 사용하기 쉬운 로터리 스위치 : 1200 ~ 115200 bps
  • •   작동 온도 :  -25 °C ~ +75 °C
  • •   DIN 레일 설치, 소형 페키지에 적합







대부분의 산업용 컴퓨터 시스템은 표준 RS-232 시리얼 포트를 제공합니다. 널리 사용되기는 하지만 RS-232는 전송 속도, 범위 및 네트워킹 기능이 제한적입니다. RS-422 및 RS-485 표준은 데이터 및 제어 신호에 차동 전압을 사용함으로써 이러한 한계를 극복할 수 있습니다.

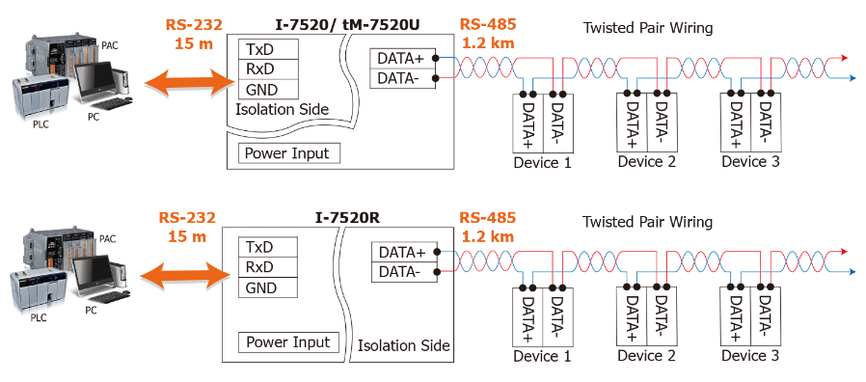

표준 PC 하드웨어에 tM-7520U를 사용하면 어떤 하드웨어 및 소프트웨어를 변경할 필요없이 RS-232 신호를 절연 된 RS-485 신호로 투명하게 변환할 수 있으므로 산업용 등급의 장거리 통신 시스템을 쉽게 구축 할 수 있습니다. 또한 2500 VDC를 제공하여 시스템의 중요한 부분을 RS-485 네트워크의 나머지 부분과 분리하고 보호할 수 있습니다.

tM-7520U는 2가지 전송 속도 모드를 제공합니다.
하나는
셀프 튜너 모드(Self-Tuner mode)이고 다른 하나는 고정 전송 속도 모드(fixed baud rate mode)입니다.
셀프 튜너 모드는 다중 전송 속도 및 다중 데이터 형식을 지원할 수 있습니다. 셀프 튜너 설계는 I-7520 시리즈와 동일합니다.
고정 전송률 모드는 길거나 손실이 심한 회선을 통한 데이터 전송 또는 전기적으로 노이즈가 많은 환경에서 더 나은 품질을 제공합니다.







모델 tM-7520U I-7520
RS-485 방향 제어 고정 전송 속도 설정 및 자동으로 RS-485 방향 제어
  (Self-Tuner,
기본값)
자동으로 RS-485 방향 제어 (Self-Tuner)
전송 속도 (Baud Rate) Self-Tuner :  300 ~ 115200 bps
고정 전송 속도 설정 : 1200 ~ 115200 bps
300 ~ 115200 bps
치수 (W x H x D) 52mm x 92mm x 27mm 72mm x 118mm x 35mm
비고 엔트리 레벨  (entry-level)
긴 케이블 어플리케이션
 엔트리 레벨  (entry-level)

인터페이스
입력 RS-232 : TxD, RxD 및 GND
출력 RS-485 : Data +, Data-
RS-485 바이어스 저항기 Yes, 1 KΩ
노드 (Node) 254 (최대)
전송 거리  9.6 kbps에서 최대 1,200 미터 ; 115.2kbps 에서 최대 400 미터
(Belden 9841 2P 트위스트 페어 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음)
2500 VDC절연 보호 Yes

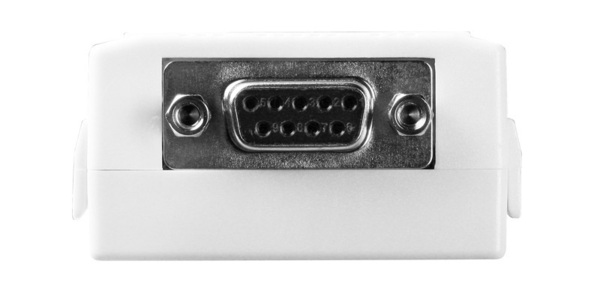

연결부 탈착식 4-핀 단자대 x 1 ; 9-핀 Female D-Sub x 1
LED 표시기
전원/TxD/RxD Yes
전원
입력 전압 범위 +10 VDC ~ +30 VDC (비 절연)
소비 전력 0.5 W
환경
작동 온도 -25 ° C ~ +75 ° C
보관 온도 -30 ° C ~ +75 ° C
습도 10 ~ 90 % RH, 비 응축

tM-7520U CR 절연 RS-232 to RS-485 컨버터 (RoHS)
tM-7520U-CA CR tM-7520U CR with CA-0915 케이블 x 1 (RoHS)

GPSU06U-6 24 VDC/0.25 A, 6 W 전원 공급 장치
DIN-KA52F 24 VDC/1.04 A, 25 W 전원 공급 장치 (Din 레일 장착)
tM-7510U CR 절연 RS-485 리피터 (RoHS)
CA-0915 9 핀 수-암 D-Sub 케이블, 1.5m
