제품 상세보기

PCISA-7520R/PCISA-7520AR

제품명
PCISA-7520R/PCISA-7520AR
용도
RS-232 to RS-485 컨버터
특성
PCI Type, 3000 VDC 절연
제조사
ICPDAS(대만)

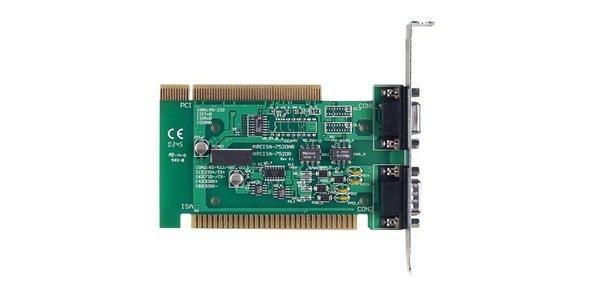

PCISA-7520R/PCISA-7520AR


PCISA-7520R : 절연 RS-232 to RS-485 변환기 카드
PCISA-7520AR : 절연 RS-232 to RS-422/485 변환기 카드





모델명 : PCISA-7520R/PCISA-7520AR







  • •    외부 전원 공급 장치 불필요
  • •    드라이버 설치 필요 없음
  • •    3000 VDC 절연 보호
  • •    자동 스위칭 전송 속도 : 300 ~ 115200 bps
  • •    RS-232/422/485 데이터 라인에 대해 ESD 보호
  • •    전송 속도 : 최고 115200 bps
  • •    ISA Bus, PCI Bus 또는 RS-232 인터페이스가 있는 시스템에서 사용할 수 있습니다.









PCISA-7520 시리즈 카드는 I-7520 시리즈와 동일하게 RS-232 to RS-485 (또는 RS-422) 변환기 기능을 제공합니다.
PCI 및 ISA 기능 없이 PCI 또는 ISA 인터페이스로 부터 전원 공급을 받을 수 있고 간편하게 설치할 수 있도록 설계되었습니다.
PCISA-7520 시리즈에는 RS-232 시리얼 포트와 RS-485 시리얼 포트가 장착되어 있습니다. RS-232 포트는 로컬 호스트 PC와 통신하도록 설계되었으며, RS-485는 원격 IO 모듈과 통신하도록 설계되었습니다.


PC에 시리얼 포트를 더 추가하려면 VXC/VEX 시리즈 카드를 참조하십시오.
http://www.icpdas.com/products/Industrial/multi_serial/multi_introductions.htm







모델 PCISA-7520R PCISA-7520AR
출력 채널 RS-232 TxD, RxD, GND
RS-422 - TxD +, TxD-, RxD +, RxD
RS-422와 RS-485는 동시에 사용할 수 없습니다
RS-485 Data +, Data -
2-선 케이블 / 4-선 케이블 Belden 8941 (2P 연선 케이블) / Belden 8942 (4P 연선 케이블), 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음
전송 거리 9.6 kbps에서 최대 1,200 미터 ; 115.2 kbps에서 최대 400 미터
최대 지원되는 장치 256 (리피터 제외)
Self-Tuner ASIC 내장 Yes
속도 300 ~ 115200 bps
ESD 보호 Yes
절연 전압 RS-232 쪽 3000 VDC
연결부 RS-232 9-핀 Female D-Sub x 1
RS-422/485 9-핀 Male D-Sub x 1
전원
입력 전압 범위 PC로 부터 +5 VDC
소비 전력 1.0 W
기계
크기 (L x W x D) 118mm x 72mm x 22mm
환경
작동 온도 0 °C ~ + 50 °C
보관 온도 -20 °C ~ +70 °C
습도 0 ~ 90 % RH, 비 응축





PCISA-7520R CR 절연 RS-232 to RS-485 변환 카드 (RoHS)
PCISA-7520AR CR 절연 RS-232 to RS-422/485 변환 카드 (RoHS)





CA-0915 9-핀 Male-Female D-Sub 케이블, 1.5 M
I-7510 CR 절연 RS-485 리피터 (RoHS)
I-7510A CR 절연 RS-422/485 리피터 (RoHS)
