제품 상세보기

I-7561

제품명
I-7561
용도
컨버터
특성
USB to RS-232/422/485 컨버터
제조사
ICPDAS(대만)

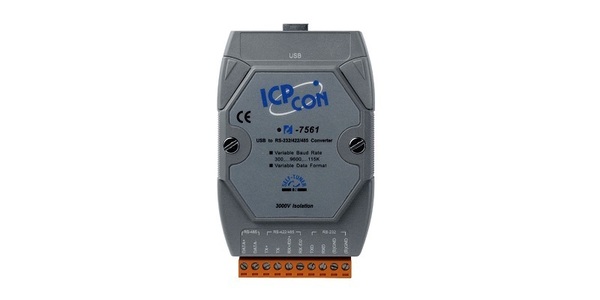

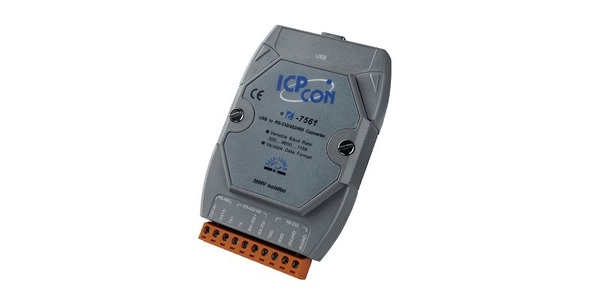

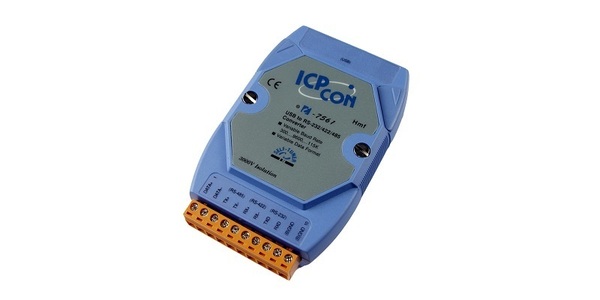

I-7561
USB to 절연 RS-232/422/485 컨버터
I-7561U
USB to 절연 RS-232/422/485 컨버터



모델명 : I-7561 / I-7561-G 모델명 : I-7561U-G





  • USB 1.1/2.0/3.0 완전 준수
  • RS-232/422/485 측의 3000 VDC 절연 보호
  • RS-232/422/ 485 데이터 라인에 ESD 보호
  • 최대 921.6 kbps의 전송 속도 (I-7561U)
  • 외부 전원 공급 장치 불필요
  • 자동 RS-485 방향 제어
  • 작동 온도 : -25 °C ~ +75 °C
  • DIN-레일 설치





I-7561은 USB를 통해 시리얼 데이터를 전송하는 비용 효율적인 모듈입니다.
USB 인터페이스를 사용하는 시스템에 시리얼
장치를 연결할 수 있습니다.
I-7561을 PC에 연결하면 한 개의 RS-232/422/485 포트를 사용할 수 있습니다.

I-7520A와 마찬가지로, I-7561에는 Baud Rate 및 데이터 형식을 RS-485 네트워크에 자동 튜닝하는 "Self-Tuner"칩이 들어 있습니다.
I-7561 모듈은 USB 포트에서 전원을 공급 받으므로 전원 어댑터가 필요하지 않습니다.





I-7561 드라이버  Windows 98/ME/2000/XP/Vista (32/64-bit)/7 (32/64-bit)/8 (32/64-bit)/8.1 (32/64-bit)/10 (32/64-bit)/2012/Linux
I-7561U 드라이버  Windows 98/ME/2000/XP/Vista (32/64-bit)/7 (32/64-bit)/8 (32/64-bit)/8.1 (32/64-bit)/10 (32/64-bit)/2012/Linux

모델명 I-7561 I-7561U
인터페이스
USB USB 1.1 / 2.0 / 3.0 완전 준수
시리얼
 인터페이스
RS-232 RS-232, RS-422 및 RS-485는 동시에 사용할 수 없습니다.
• TxD, RxD, GND
• TxD +, TxD-, RxD +, RxD-
• Data +, Data-
RS-422
RS-485
RS-422/485 전송 거리  9.6 kbps에서 최대 1,200 m; 115.2kbps에서 최대 400 미터
 (Belden 9841 2P 트위스트 페어 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음)
셀프 튜너 ASIC 내장 (RS-485)
속도 300 ~ 115200 bps 300 ~ 921.6 kbps
연결 RS-232/422/485  탈착식 10-핀 단자대 (Terminal Block)

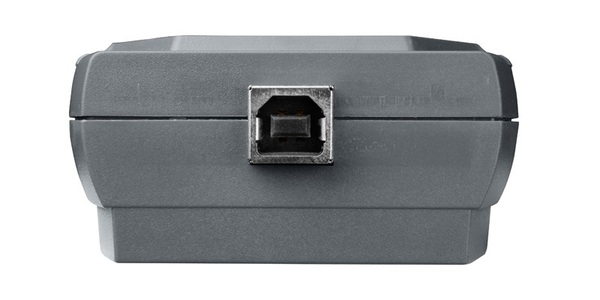

USB  Type B
포함 된 케이블 CA-USB18 (1.8m 케이블) x 1
LED 표시기
전원
전원
전압 입력 범위 USB에서 +5 VDC
전력 소비 0.5 W
환경
장케이스 플라스틱
가연성 난연성 재료 (UL94-V0 레벨)
치수 (W x H x D) 72mm x 115mm x 35mm
설치 DIN- 레일
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +75 °C
습도 10 ~ 90 % RH, 비 응축

I-7561 CR  USB to 절연 RS-232/422/485 컨버터 (RoHS)
I-7561-G CR  USB to 절연 RS-232/422/485 컨버터 (그레이 커버) (RoHS)
I-7561U-G CR  USB to 절연 RS-232/422/485 컨버터 (그레이 커버) (RoHS)
케이블 포함 CA-USB18 (1.8m 케이블) x 1

USB-2560 CR 산업용 4-포트 USB 2.0 허브
CA-USB18 USB Type A to Type B 케이블
