I-7565

제품명
I-7565
용도
컨버터
특성
USB to CAN 컨버터
제조사
ICPDAS(대만)

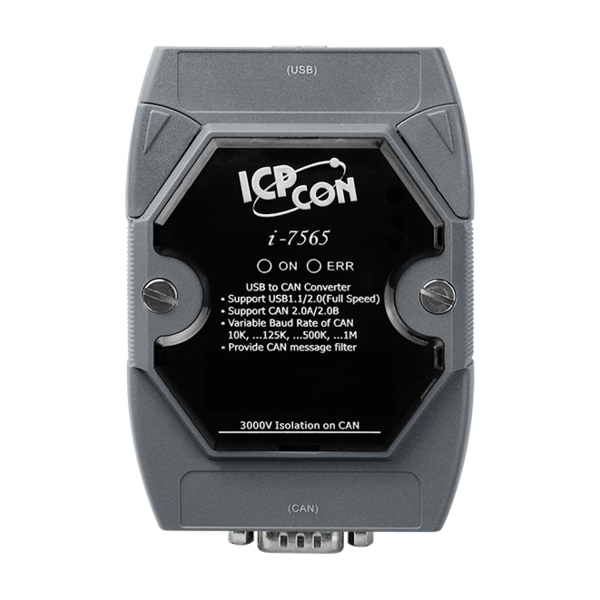

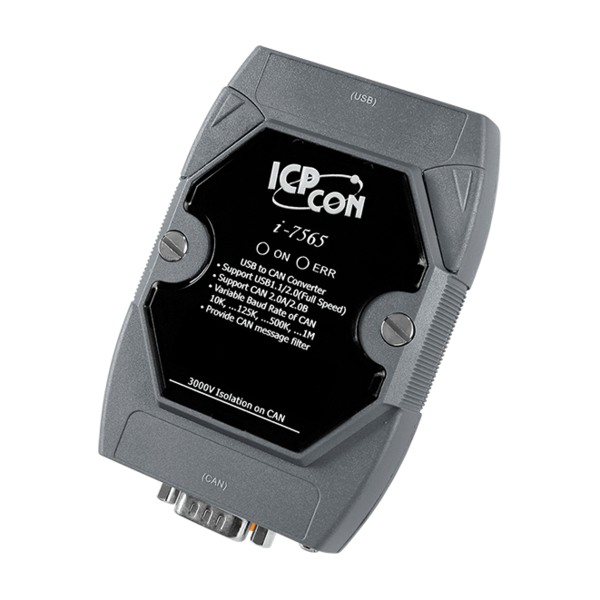

I-7565

USB to CAN 변환기




CAN (Controller Area Network) 은 지능형 산업 장치 네트워크를 구성하고 스마트 자동 제어 시스템을 구축하는 데 특히 적합한 직렬 버스 시스템입니다. I-7565는 MS-Windows 98, Me, 2000, XP, Win 7 및 Win 10 운영 체제에서 표준 USB 인터페이스를 사용하여 CAN 버스를 PC에 연결하는 비용 효율적인 장치입니다. 컴퓨터 실행 중에 I-7565와 PC를 연결하면 PC가 자동으로 관련 장치 드라이버 (핫 플러그 ​​앤 플레이)를로드합니다.



다음 그림은 I-7565 모듈의 애플리케이션 아키텍처를 보여줍니다. PC는 CAN 호스트, 모니터 또는 HMI를 사용하여 I-7565 변환기로 CAN 네트워크를 통해 CAN 장치에 액세스 / 제어 할 수 있습니다. 이 모듈을 사용하면 USB 인터페이스를 통해 PC에서 CAN 장치와 쉽게 통신 할 수 있습니다.

CAN 측에서 3000V 절연
I-7565의 CAN 포트는 절연 된 3000V 절연입니다. 이 절연은 CAN 네트워크에서 오는 손상 신호로부터 로컬 장치를 보호 할 수 있습니다.

워치 독 내부
I-7565 워치 독은 I-7565의 작동 상태를 모니터링하는 하드웨어 리셋 회로입니다. 혹독하거나 시끄러운 환경에서 작업 할 때, I-7565는 외부 신호에 의해 작동하지 않을 수 있습니다. 이 회로는 I-7565가 계속 작동하고 멈추지 않도록 할 수 있습니다.

전원 및 오류 표시기 표시
I-7565에는 2 개의 표시등이 있습니다. 전원 표시등은 I-7565가 대기 상태인지 또는 메시지를 송수신하는지 확인할 수 있습니다. 오류 표시기는 I-7565에서 일부 오류가 발생하면 켜집니다.





  • 공장 자동화
  • 빌딩 자동화
  • 홈 오토메이션
  • 제어 시스템
  • 모니터 시스템
  • 자동차 자동화







  • RoHs 디자인
  • USB 1.1 / 2.0 (Full Speed)과 완벽하게 호환
  • ISO 11898-2 표준과 완벽하게 호환됩니다.
  • I-7565가 USB 버스에서 전원을 공급 받기 때문에 외부 전원 공급 장치가 필요하지 않습니다.
  • 82C250 CAN 트랜시버
  • CAN의 경우 최대 1Mbps, USB의 경우 최대 921.6Kbps의 전송 속도
  • CAN 2.0A 및 CAN 2.0B 모두 지원
  • 120 ohm 종단 저항을 선택하는 내장 점퍼
  • CAN 및 USB에 대한 전원, 데이터 흐름 및 오류 표시기
  • CAN 수신 버퍼의 1000 프레임
  • 내부 워치 독
  • Windows 98 / ME / 2000 / XP / Vista / Win 7 / Win 10 및 Linux 드라이버 지원
  • 10 kbps ~ 1Mbps의 다양한 전송 속도 지원
  • 로터리 스위치를 사용하여 각 채널에 대한 CAN 보드 율 구성 가능
  • CAN 전송 거리 연장

참고 : I-7565 CAN 포트 하나를 통해 동시에 100 개의 CAN 노드를 구동 할 수 있는지 확인했습니다.





  • CAN 버스 전송 속도 구성
  • 수락 필터 구성
  • CAN2.0A 또는 2.0B 특정 선택
  • 체크섬 및 오류 응답 설정
  • CAN 메시지를 송수신하기위한 쉬운 테스트







  • 수신 CAN 메시지를 10 진수 또는 16 진수 모드로 표시 할 수있는 CAN 메시지 필드가 있습니다
  • 수신 된 각 CAN 메시지의 타임 스탬프를 표시 할 수 있습니다.
  • 사용자는 디스플레이 모드를 변경하거나, 업 - 다운, 다운 - 업 또는 중지 할 수 있습니다.
  • 수신 된 CAN 메시지 수를 계산할 수 있습니다
  • 데이터 로그 : CAN 메시지를 "txt"파일로 저장할 수 있습니다.
  • CAN ID 필터 기능 있음
  • 정의 된 간격 시간에 따라 CAN 버스로 CAN 메시지를 보낼 수 있습니다.

소프트웨어 다운로드







목차 기술

CAN 버스 전력계
CAN 버스 전력계 (PM-213x-CAN)를위한 소프트웨어 솔루션입니다. CAN 버스를 통해 분산 전원 정보를 수집하는 것이 편리합니다. [더...]

CAN OPC 서버
이것은 LabVIEW, iFix, DASYLab 등과 같은 모든 SCADA를위한 OPC 서버입니다. OPC 서버를 사용하여 사용자는 유명한 SCADA를 통해 모든 CAN 장치를 제어 할 수 있습니다. [더...]

VxCAN 드라이버
VxCAN 드라이버는 모든 CAN 컨버터와 CAN 마스터 제품을위한 가상 CAN 드라이버입니다. 다른 제품을 사용해도 사용자는 동일한 API를 사용하여 모든 CAN 애플리케이션을 개발할 수 있습니다. [더...]

VxCAN 유틸리티
진단 및 테스트 소프트웨어 툴인 VxCAN 유틸리티는 ICP DAS의 모든 CAN 제품의 성능을 발휘하도록 설계되었습니다. 설치된 제품의 물리적 CAN 인터페이스와 일치하도록 가상 CAN 포트를 생성하는 가상 CAN 기술을 기반으로합니다. [더...]

InduSoft 드라이버
IndoSoft는 유명하고 고성능 인 SCADA 중 하나입니다. 요즘, 모든 대응 컨버터 또는 마스터 시리즈 제품에 대해 CAN, CANopen 및 DeviceNet 드라이버를 지원합니다. [더...]

CANcheck
이것은 사용자의 CAN 장치를 진단하고 테스트하기위한 소프트웨어입니다. 그래픽 인터페이스는 기성품이며 조작하기 쉽습니다. [더...]

CAN 테스트 툴
CAN 테스트 툴은 사용자가 간단한 단계를 거쳐 CAN 시리즈의 ICP DAS의 CAN 통신을 테스트 할 수 있도록 도와줍니다. 이 도구는 VxCAN 드라이버를 기반으로하며 ICP DAS의 모든 CAN 제품 대부분을 지원합니다 [more ...]









하드웨어
EEPROM
2KB (시스템 정보 용), 100,000 개의 삭제 / 쓰기 사이클
CAN 인터페이스
포트 채널
1
송수신기
82C250 / TJA1042

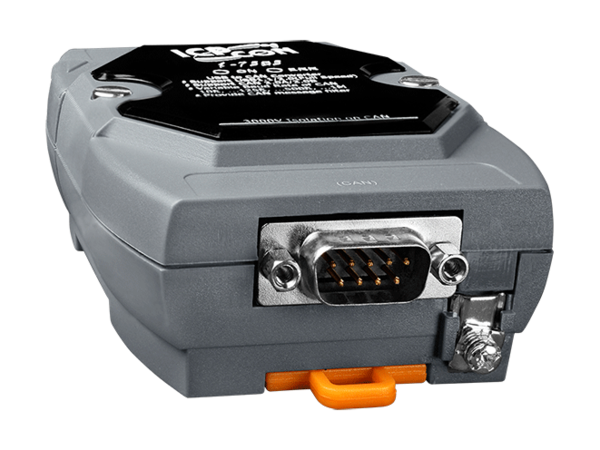

커넥터
9 핀 수 D-Sub (CAN_L, CAN_SHLD, CAN_H, 타사 N / A)
전송 속도
10k, 20k, 50k, 125k, 250k, 500k, 800k, 1Mbps (사용자 정의 CAN 보드 율 허용)
격리
CAN 측에서 3000Vrms
종단 저항기
점퍼로 120 Ω 터미네이터 저항 선택 가능
지원 프로토콜
CAN 2.0A / 2.0B
수신 버퍼
1000 데이터 프레임
UART 인터페이스

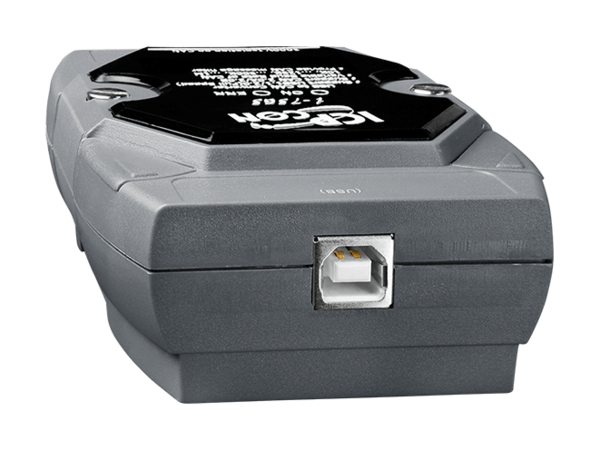

커넥터
USB 유형 B
전송 속도
110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 bps
적합성
USB 1.1 및 2.0 표준
수신 버퍼
900 데이터 프레임
전력 소비
1.5W
LED
둥근 LED
ON LED : 전원 및 데이터 흐름; ERR LED : 오류
기구
설치
DIN- 레일
치수
72mm x 112mm x 33mm (가로 x 세로 x 높이)
환경
작동 온도.
-25 ℃ ~ 75 ℃
보관 온도
-30 ℃ ~ 80 ℃
습기
10 ~ 90 % 비 응축






I-7565-G CR
지능형 USB-CAN 컨버터 (RoHS)
케이블 포함
CA-USB18 (1.8M 케이블) x1
