I-7188E3-232/I-7188E3D-232

제품명
I-7188E3-232/I-7188E3D-232
용도
이더넷 to 시리얼 컨버터
제조사
ICPDAS(대만)
I-7188E3-232 / I-7188E3D-232
Programmable Etherent to Serial Port 컨버터 (RS-232/RS-422/RS-485)

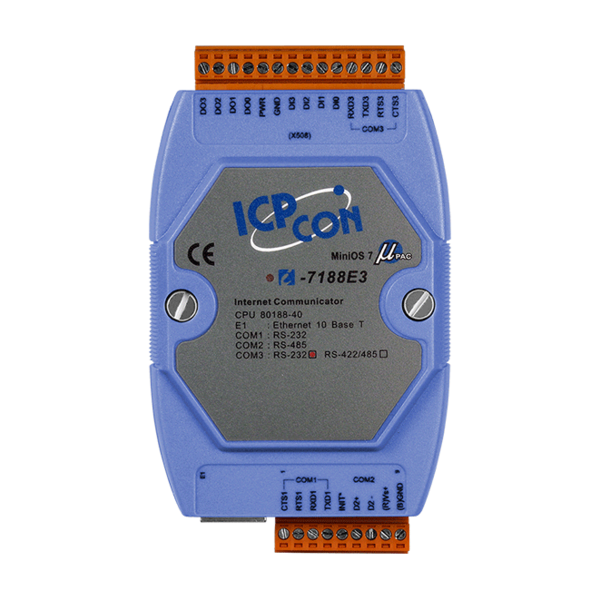

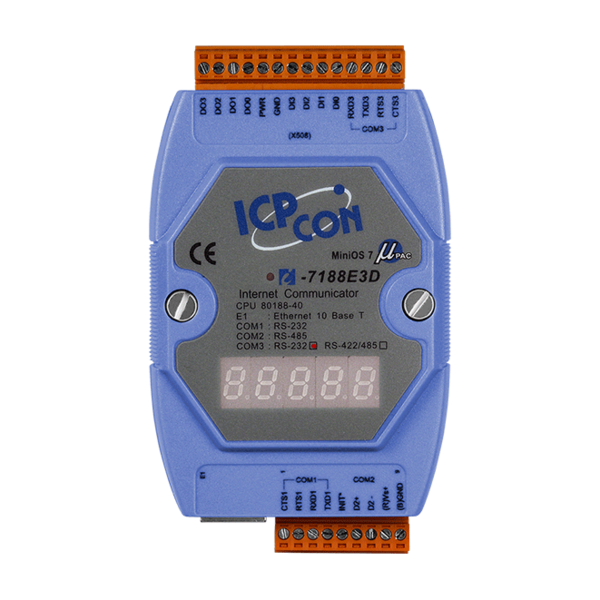

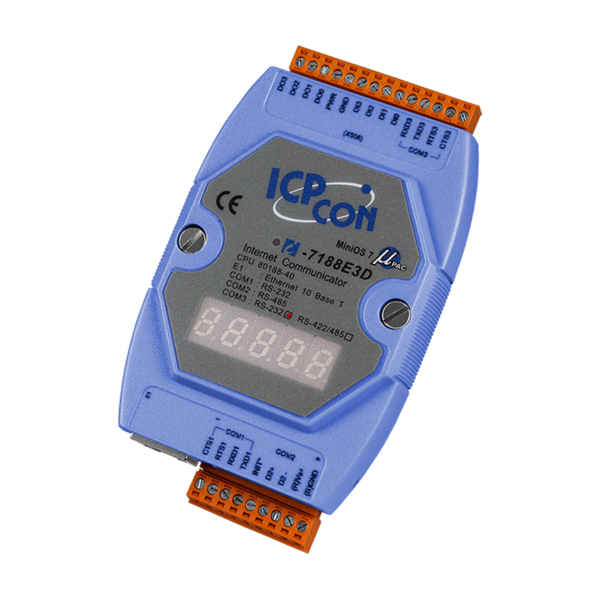

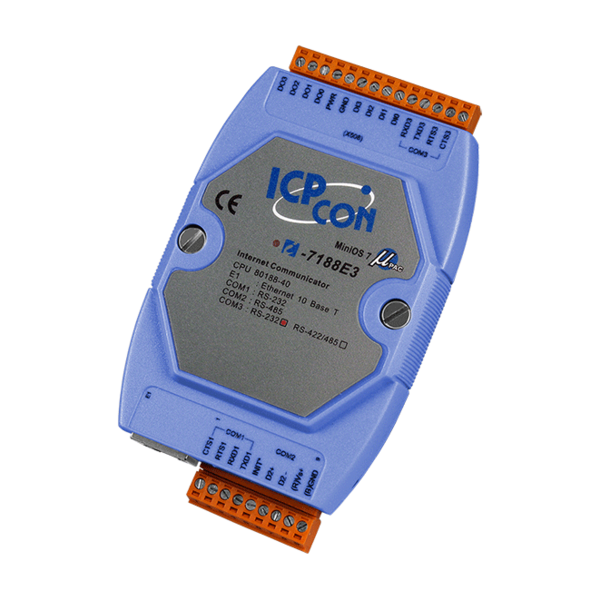

모델 : I-7188E3-232 모델 : I-7188E3D-232





▪   AMD 80188-40 임베디드 CPU 또는 호환 가능
▪   Virtual COM 또는 미가공 TCP 연결을 통한 데이터 전송
▪   32-bit 및 64-bit Windows XP/2003/2008/Vista/7/8/10 용 VxComm 드라이버
▪   TCP, UDP, IP, ICMP, ARP를 포함한 다양한 TCP/IP 기능 지원
▪   10BASE-T NE2000 호환 이더넷 컨트롤러
▪   COM 드라이버 지원 인터럽트 & 1K QUEUE 입력 및 출력 버퍼
▪   Serial Port 지원
▪   내장형 EEPROM
▪   이더넷에 모든 RS-232/485 Serial 장치 통합
▪   RS-485 포트에 Self-Tuner ASIC 컨트롤러 내장
▪   RS-232 포트 2개 & RS-485 포트 1개 지원
▪   7-세그먼트 LED 디스플레이 지원 : I-7188E2D
▪   ICP DAS의 고성능 MiniOS7 내장
▪   프로그램 다운로드 포트 : COM1 또는 Etherent 포트





I-7188EN 시리즈는 RS-232/422/485 장치를 이더넷 네트워크에 연결하기 위해 설계된 "Serial-to-Ethernet gatewa"라고도 하는 프로그래밍 가능한 장치 서버 제품군입니다.
사용자 친화적인 VxComm 드라이버/유틸리티를 통해 사용자는 I-7188EN 시리즈의 내장 COM 포트를 컴퓨터의 표준 COM 포트로 쉽게 전환 할 수 있습니다.
프로토콜 독립성, 소형 코어 OS 및 높은 유연성 덕분에 I-7188EN 시리즈는 모든 네트워크 지원 애플리케이션의 요구 사항을 충족 할 수 있습니다.

I-7188EN 시리즈에는 강력한 이더넷 애플리케이션을 하루 만에 설계 할 수 있는 강력하고 안정적인 Xserver 프로그래밍 구조가 포함되어 있습니다.

내장 된 고성능 MiniOS7은 I-7188EN을 단 1초 만에 부팅하고 가장 빠른 응답을 제공합니다.

I-7188E3(D)-232에는 2개의 RS-232 포트 및 1개의 RS-485 포트가 있습니다. 탈착식 터미널 블록 커넥터는 산업 상황에서 쉽고 견고한 배선을 위해 설계되었습니다.




▪   공장 자동화
▪   빌딩 자동화
▪   홈 오토메이션





모델명  I-7188E3-232 I-7188E3D-232
 CPU 모듈
 CPU 80188, 40MHz or compatible
SRAM 384 KB
Flash 512 KB
EEPROM 2 KB
워치독 타이머 0.8초
통신 인터페이스
COM 1 RS-232 (TXD, RXD, RTS, CTS, GND)
COM 2 RS-485 (Data+, Data-)
COM 3 RS-232 (TXD, RXD, GND)
Ethernet 10BASE-T NE2000 compatible Ethernet Controller
COM 포트 형식
 Data Bit  7 , 8
 Parity  Even, Odd, None
 Stop Bit  1
 Baud Rate  최대 115200 bps
LED 표시기
 시스템 LED 표시기  Yes
7-분절 LED 표시기 - Yes
디지털 입력
입력 채널  4
ON 전압 레벨  최대 +3.5 VDC ~ +30 VDC
OFF 전압 레벨 최대 +1 VDC (Connect to GND)
디지털 출력
출력 채널 4
출력 타입 Open-collector
최대 부하 전류 100 mA
부라 전압 최대 +30 VDC
기구 및 환경
설치 DIN-Rail or Wall Mounting
전원 역극성 보호 Yes
터미널 블록에서 전원 공급 10 ~ 30 VDC
소비 전력 2 W 3 W
치수 (W x L x H) 123 mm x 73 mm x 34 mm
설치 DIN-Rail or Wall Mounting
작동 온도 -25 to +75 °C
보관 온도 -40 to +80 °C
습도 5 to 95 % RH, Non-condensing





I-7188E3-232 CR 프로그래머블 Ethernet to 시리얼 포트 컨버터 (2x RS-2322, 1x RS-485) (RoHS)
I-7188E3D-232 CR  프로그래머블 Ethernet to 시리얼 포트 컨버터 (2x RS-232, 1x RS-485) with LED 디스플레이 (RoHS)
