I-7188E8/I-7188E8D

제품명
I-7188E8/I-7188E8D
용도
이더넷 to 시리얼 컨버터
제조사
ICPDAS(대만)
I-7188E8 / I-7188E8D
인터넷 Embedded Controller

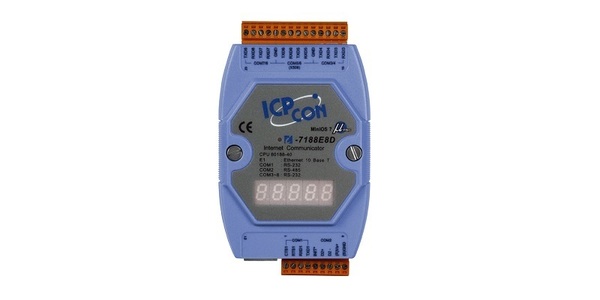

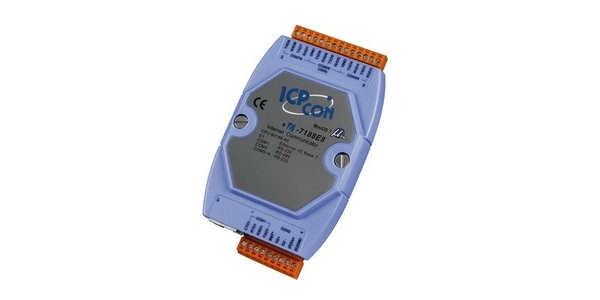

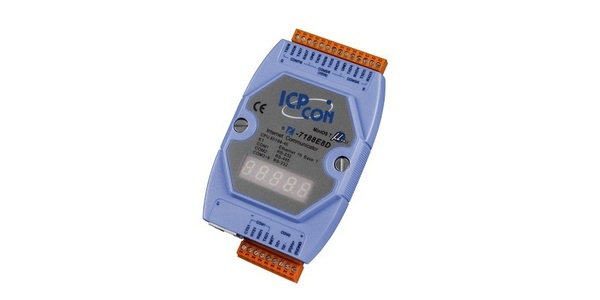

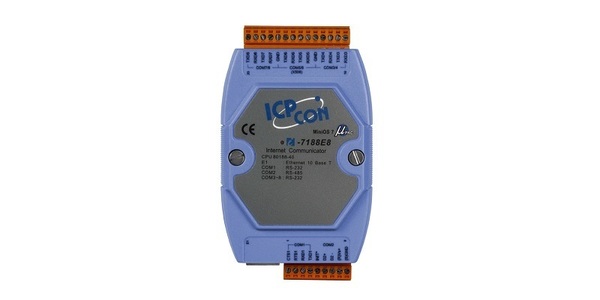

모델 : I-7188E8 모델 : I-7188E8D





  • AMD 80188-40 임베디드 CPU 또는 호환 가능
  • TCP, UDP, IP, ICMP, ARP를 포함한 다양한 TCP / IP 기능을 지원합니다.
  • 10BASE-T NE2000 호환 이더넷 컨트롤러
  • 다시로드 가능한 운영 소프트웨어
  • 원격 구성
  • 진단
  • COM 드라이버 지원 인터럽트 & 1K QUEUE 입력 및 출력 버퍼
  • 직렬 포트 지원
  • 내장형 EEPROM
  • RS-485 포트에 내장 된 자체 튜너 ASIC 컨트롤러
  • 7 개의 RS-232 포트와 1 개의 RS-485 포트 지원
  • I-7188E8D 용 7 세그먼트 LED 디스플레이
  • 내장 MiniOS7
  • 프로그램 다운로드 포트 : COM1 또는 이더넷 포트





임베디드 인터넷 / 이더넷 컨트롤러 인 I-7188EX는 임베디드 컨트롤 어플리케이션에 초점을 맞추고 I-7188EN 인 인터넷 커뮤니케이션 컨트롤러는 통신 어플리케이션에 중점을 둡니다. 다른 임베디드 펌웨어 및 응용 프로그램에 따라 인터넷 통신 컨트롤러는 RS-232 / 485 / 422 변환기 또는 내장 인터넷 / 이더넷 컨트롤러에 대한 장치 서버 또는 주소 지정이 가능한 이더넷으로 사용할 수 있습니다. 사용자는 최적의 제품을 선택하기 위해 비교 표를 참조해야합니다. 이제 I-7188E1 / E2 / E3 / E4 / E5 / E8과 같은 광범위한 인터넷 통신 컨트롤러를 제공합니다. RTC 회로를 제외하고 I-7188EN의 기본 하드웨어는 I-7188EX와 유사합니다. I-7188EN 시리즈 제품에는 구성이 너무 많기 때문에 OEM 또는 ODM 버전을 환영합니다. Addressable Ethernet to RS-232 / 485 / 422 Converter로 사용할 수 있습니다.

대부분의 RS-232 / 485 / 422 장치는 장치 주소를 지원하지 않습니다. I-7188EN 시리즈는 이더넷 네트워크에 설치된 모든 RS-232 장치에 고유 한 주소를 할당 할 수 있습니다. Host-PC는 장치 주소가있는 명령을 이더넷 네트워크에 전송할 수 있습니다. 대상 I-7188EN은 주소 필드를 제거하고 다른 명령 필드를 로컬 RS-232 장치로 전달합니다. 이 로컬 RS-232 장치의 응답은이 대상 I-7188EN을 통해 호스트 PC로 전달됩니다.

i-7188EN 시리즈는 이더넷에서 RS-232 / 485 / 422 장치 서버로 사용할 수 있습니다. 장치 서버는 네트워크가 직렬 통신 포트가있는 모든 장치를 활성화하는 장치입니다. 독립적 인 운영 체제, 프로토콜 독립성, 작은 크기 및 유연성 덕분에 장치 서버는 사실상 모든 네트워크 지원 응용 프로그램의 요구를 충족시킬 수 있습니다. 대부분의 장치에는 네트워크 포트가 없습니다. 우리의 인터넷 통신 컨트롤러는 이러한 장치가 네트워크에 연결될 수있게합니다.

i-7188EN의 하드웨어 및 소프트웨어는 i-7188EX와 유사하며 RTC (Real Time Clock)를 제외한 임베디드 인터넷 / 이더넷 컨트롤러로도 사용할 수 있습니다. 사용자는 잘 개발 된 라이브러리 및 데모 프로그램을 사용하여 Embedded Internet / Ethernet Controller를 구현할 수 있습니다.




  • 공장 자동화
  • 빌딩 자동화
  • 홈 오토메이션






CPU
CPU 80188, 40MHz 또는 호환 가능
SRAM 384K 바이트
플래시 메모리 512K 바이트
EEPROM 2K 바이트
워치 독 타이머 내장
통신 인터페이스
COM1 RS-232 (TXD, RXD, RTS, CTS, GND)
COM2 RS-485 (D2 +, D2-)
COM3 RS-232 (TXD, RXD, GND)
COM4 RS-232 (TXD, RXD, GND)
COM5 RS-232 (TXD, RXD, GND)
COM6 RS-232 (TXD, RXD, GND)
COM7 RS-232 (TXD, RXD, GND)
COM8 RS-232 (TXD, RXD, GND)
이더넷 포트 10BASE-T NE2000 호환 이더넷 컨트롤러
COM 포트 형식
데이터 비트 7, 8
둥가 Even, Odd, None
정지 비트 1
전송 속도 최대 115200 bps
LED 표시기
5 자리 7 세그먼트 LED 디스플레이 예 (I-7188E8D 전용)
시스템 LED 표시기
치수
I-7188E5 (D) 123mm x 72mm x 33mm
운영 환경
운영 환경 -25 ° C ~ + 75 ° C
보관 온도 -40 ° C ~ + 80 ° C
보호 역전 극성 보호
필요한 공급 전압 +10 ~ + 30VDC (비 규제)
전력 소비 I-7188E8 용 2W I-7188E8 용
3W

I-7188E8 7 개의 RS-232, 1 개의 RS-485 및 1 개의 이더넷이있는 인터넷 통신 컨트롤러
I-7188E8D LED 디스플레이가없는 I-7188E8D
I-7188E8 CR RS-232 7 개, RS-485 1 개, 이더넷 (RoHS) 1 개가있는 인터넷 통신 컨트롤러
I-7188E8D CR I-7188E8D LED 디스플레이 없음 (RoHS)

PWR-24 / 110 벽면 콘센트 어댑터 / 110V AC , 60Hz, 4.8W
PWR-24 / 220F 벽면 콘센트 어댑터 / 220V AC , 50Hz, 2.4W


I-7188EN 시리즈 이더넷 - 직렬 포트 변환기
프로그래밍 가능한 장치 서버 메인 페이지 (직렬 - 이더넷)
