I-7527/I-7527D

제품명
I-7527/I-7527D
용도
주소 지정가능한 RS-485 to RS-232 컨버터
제조사
ICPDAS(대만)
I-7527 / I-7527D
1 개의 RS-485 및 7 개의 RS-232가 내장 된 통신 컨트롤러



모델 : I-7527 모델 : I-7527D





  • 내장형 "주소 지정이 가능한 RS-485 - RS-232 변환기"펌웨어
  • 약 30 개의 잘 정의 된 명령 지원
  • 듀얼 워치 독 명령 지원
  • DO에 대한 파워 업 값 및 안전한 값 지원
  • 펌웨어는 사용자의 필요에 따라 온보드 DI를 실시간으로 모니터링하고 온보드 DO를 제어 할 수 있습니다
  • 펌웨어는 사용자의 요구에 따라 RS-232 장치를 실시간으로 모니터링하고 온보드 D / O를 제어 할 수 있습니다.
  • 워치 독 타이머는 내결함성 및 복구 기능을 제공합니다.
  • 저전력 소비
  • ROC 발명 특허 제 086674 호, 제 103060 호, 제 132457 호





산업 어플리케이션에는 많은 RS-232 장치가 있습니다. 요즘 자동화 및 정보를 위해 모든 RS-232 장치를 함께 연결하는 것이 중요 해지고 있습니다. 일반적으로 RS-232 장치는 호스트 PC와 멀리 떨어져 있으며 공장에서 널리 배포됩니다. 따라서 다중 직렬 카드를 사용하여이 RS-232 장치를 모두 연결하는 것은 좋지 않습니다. 당사의 I-752N 시리즈 제품은 단일 RS-485 네트워크로 여러 RS-232 장치를 연결하는 데 사용할 수 있습니다. RS-485는 유지 보수가 간편하고 케이블 링이 간단하며 안정적이며 신뢰할 수 있으며 저렴한 비용으로 유명합니다.
온보드 1Kb 대기열 버퍼
I-752N 모듈은 로컬 RS-232 장치 용 1Kb 대기열 버퍼를 갖추고 있습니다. 모든 입력 데이터는 호스트 PC가 읽을 때까지 대기열 버퍼에 저장 될 수 있습니다. 이러한 기능을 통해 호스트 PC는 데이터 손실없이 수천 개의 RS-232 장치에 연결할 수 있습니다.
RS-485 측에서 3000V 절연
I-752N 모듈의 COM2는 RS-485 네트워크에서 발생하는 일시적인 노이즈로부터 로컬 RS-232 장치를 보호하는 3000V 절연을 갖춘 절연 RS-485 포트입니다.
셀프 튜너 ASIC 내부
RS-485 포트 용 I-752N 셀프 튜너 ASIC은 자동으로 RS-485 네트워크의 송수신 방향을 감지하고 제어 할 수 있습니다. 즉, RS의 방향 제어에 대해 응용 프로그램이 염려 할 필요가 없습니다 -485 네트워크. 이것을 가능하게하는 첨단 기술이 적용됩니다.
Addressable RS-485 to RS-232 변환기로 사용할 수 있습니다.
대부분의 RS-232 장치는 장치 주소 지정을 지원하지 않습니다. ICPDAS I-752N 시리즈는 RS-485 네트워크에 설치된 모든 RS-232 장치에 고유 한 주소를 할당합니다. 호스트 PC가 장치 주소가있는 명령을 RS-485 네트워크로 보내면 대상 I-752N 모듈은 주소 필드를 제거한 다음 다른 명령을 로컬 RS-232 장치로 전달합니다. 로컬 RS-232 장치의 응답은 I-752N을 통해 호스트 PC로 반송됩니다.
마스터 타입 주소 지정 가능 RS-485 - RS-232 변환기
ICP DAS I-752N 제품은 고유합니다. 그것들은 우리의 ROC Patent086674를 사용하는 Master-type 변환기 인 반면, 대부분의 다른 변환기는 Slave-type이며 호스트 PC 없이는 쓸모 없습니다. 실제 산업 애플리케이션에서 많은 사용자는 슬레이브 형 변환기에 만족하지 않고 개별 요구 사항에 맞출 수 없습니다.
강력한 I-752N 시리즈는 호스트 PC 없이도 로컬 RS-232 장치, DI 및 DO를 분석합니다. 매뉴얼의 더 자세한 정보는 애플리케이션 5 ~ 9를 참조하십시오.
RS-485 to RS-232 Device Server로 사용할 수 있습니다.
장치 서버는 네트워크가 직렬 통신 포트가있는 모든 장치를 활성화하는 장치입니다. 우리의 지능형 통신 컨트롤러는 이러한 장치가 RS-485 네트워크에 연결되도록합니다. 사용자가 이더넷 작업을 사용하려면 I-7188EN 시리즈 제품을 선택할 수 있습니다.







  • 공장 자동화
  • 빌딩 자동화
  • 홈 오토메이션





시간제 노동자
빌드 인 워치 독 타이머
커넥터
I-7521 / I-7522 / I-7523의 경우 남성 DB-9
I-7521 / I-7522 / I-7523의 경우 13 핀 나사 고정 터미널 블록 (16 ~ 26 AWG 와이어 수용); 3.81mm 피치
I-7522A / I-7524 / I-7527 14 핀 나사 고정 터미널 블록 (16 ~ 22 AWG 전선 연결 가능); 3.5mm 피치
커넥터
COM2 (내부 튜너 ASIC) I-7521 / I-7522 / I-7523에 대한 절연 전압 3000V
자체 튜너 ASIC 내부
RS-485 용 COM2, COM1
통신 속도
모든 포트 최대 115.2Kbps
디지털 입력 / 출력
디지털 입력 입력 유형 : 비 절연
전압 레벨 : 최대 + 1V (GND에 연결)
오프 전압 레벨 : + 3.5V ~ 30V (개방)
디지털 출력 출력 유형 : 오픈 콜렉터
출력 전류 : 100 mA
최대 부하 전압 : +30 V DC
치수
I-7521 / I-7522 / I-7523 119mm x 72mm x 33mm
I-7522A / I-7524 / I-7527 123mm x 72mm x 33mm
운영 환경
작동 온도 -25 ° C ~ + 75 ° C
보관 온도 -40 ° C ~ + 80 ° C
습기 0 ~ 90 %
보호 역전 극성 보호
전력 요구량 10 ~ 30 V DC
전력 소비 2W (디스플레이 없음)
3W (디스플레이 포함)

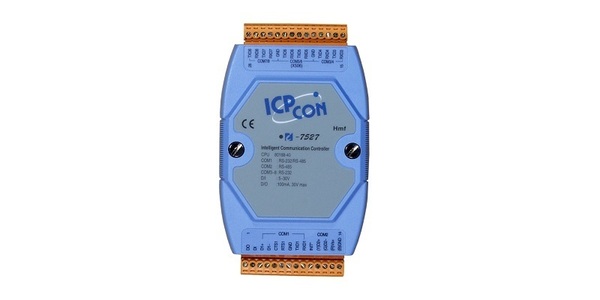

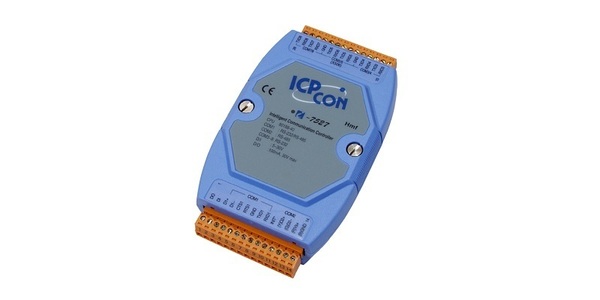

I-7527 하나의 RS-485 및 7 개의 RS-232가 내장 된 내장형 통신 컨트롤러

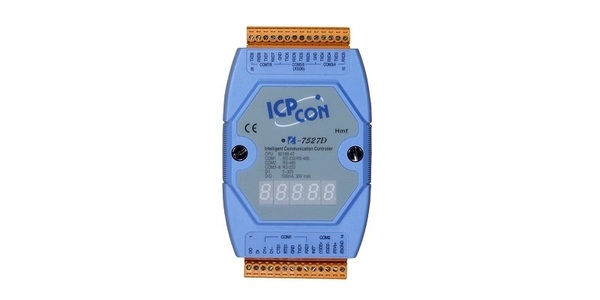

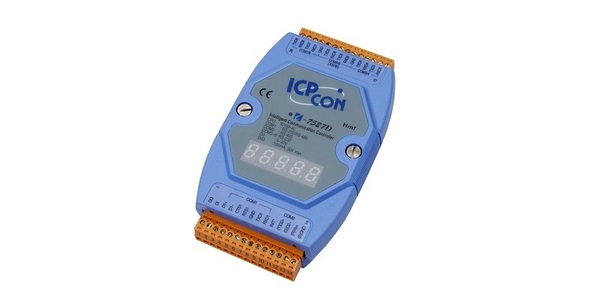

I-7527D I-7527 + LED 디스플레이
I-7527 CR 하나의 RS-485 및 7 개의 RS-232 (RoHS)가 내장 된 임베디드 통신 컨트롤러
I-7527D CR I-7527 + LED 디스플레이 (RoHS)

PWR-24 / 110 벽면 콘센트 전원 어댑터 / 110V AC , 60Hz, 4.8W
PWR-24 / 220F 벽면 전원 어댑터 / 220V AC , 50Hz, 2.4W
KA-52F 광범위한 전원 어댑터 / 100-250V AC , 50-60Hz, 25W
DIN-KA52F KA-52F와 DIN-RAIL 마운트 어퍼 퍼
