tM-7521/tM-7522

제품명
tM-7521/tM-7522
용도
초소형 주소 지정가능한 RS-485 to RS-232 컨버터
제조사
ICPDAS(대만)
tM-7521 / tM-7522
초소형 어드레스 가능 직렬 변환기

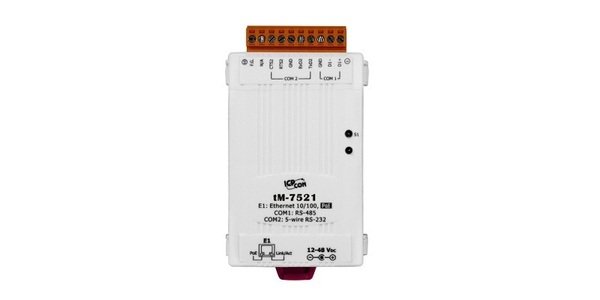

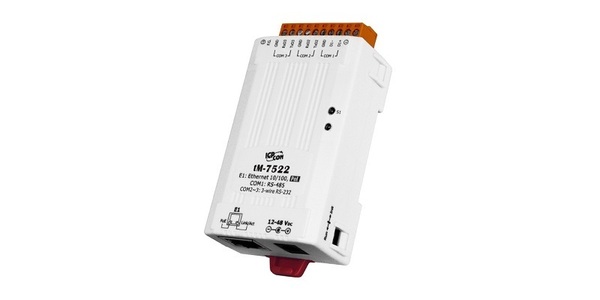

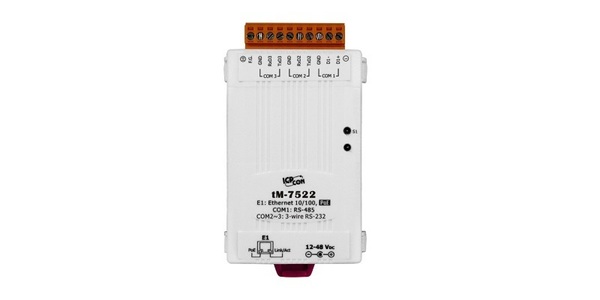

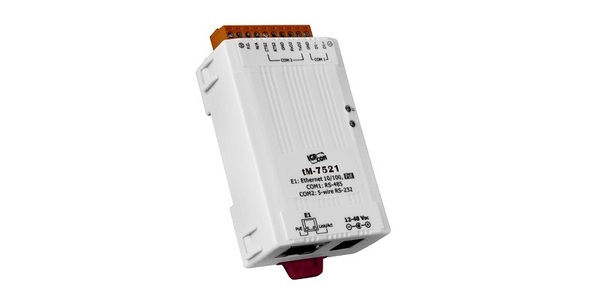

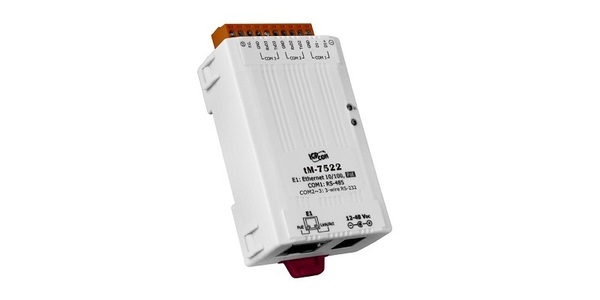

모델 : tM-7521 모델 : tM-7522





  • 모든 RS-232 / 485 시리얼 장치 통합
  • 고성능 32 비트 MCU 내장
  • 10/100 Base-TX 이더넷, RJ-45 x1
    (자동 협상, 자동 MDI / MDIX, LED 표시 등)
  • 예비 전원 입력 단자 (PoE 및 DC 잭 포함)
  • 자동 RS-485 방향 제어 기능 제공
  • 장치 검색을위한 UDP 응답자 포함
  • 이더넷을 통한 간편한 펌웨어 업데이트 지원
  • 구성을위한 작은 웹 서버가 포함되어 있습니다.
  • 쉬운 배선을위한 단자대 커넥터
  • 초소형 폼 팩터 및 저전력 소모
  • RoHS 준수 및 할로겐 없음
  • 낮은 채널 수로 비용 효율적





산업용 어플리케이션에 사용되는 많은 RS-232 장치가 있습니다. 요즘 자동화 목적과 정보 추출을 위해 모든 RS-232 장치를 함께 연결하는 것이 중요 해지고 있습니다. 일반적으로 RS-232 장치는 호스트 PC와 거리가 멀고 공장 전체에 널리 배포 될 수 있습니다. 따라서 여러 직렬 카드를 사용하여이 RS-232 장치를 모두 연결하는 것은 좋지 않습니다. tM-752N은 단일 RS-485 네트워크를 사용하여 여러 분산 RS-232 장치를 연결하는 데 사용할 수 있습니다. RS-485는 손쉬운 유지 보수, 간단한 케이블 연결, 안정성, 신뢰성 및 저렴한 비용으로 유명합니다.

tM-752N 시리즈는 ION-752N 시리즈와 호환되는 DCON 프로토콜을 지원하므로 사용자는 직렬 포트 구성 및 작동 모드 등과 같은 모듈 설정을 수정할 수 있습니다.이 모듈에는 내장 웹 서버로서 모듈의 구성을 단순화하는 직관적 인 웹 관리 인터페이스를 제공합니다.

tM-752N 시리즈 모듈에는 로컬 RS-232 장치 용 1KB 대기열 버퍼가 장착되어 있습니다. 모든 데이터는 호스트 PC가 읽을 때까지 대기열 버퍼에 저장할 수 있습니다. 이 기능을 통해 호스트 PC는 데이터 손실없이 많은 저속 RS-232 장치에 연결할 수 있으며 보 레이트 변환기 응용 프로그램을보다 쉽게 ​​구현할 수 있습니다.

RS-485 포트에 내장 된 자체 튜너 ASIC은 RS-485 네트워크의 송수신 방향을 자동으로 감지하고 제어 할 수 있습니다. 결과적으로 응용 프로그램이 RS-485 네트워크의 방향 제어와 관련 될 필요가 없습니다.

대부분의 RS-232 장치는 장치 주소 지정을 지원하지 않습니다. ICP DAS tM-752N 시리즈 모듈은 설치된 각 RS-232 장치에 고유 한 주소를 할당합니다. 장치 주소가있는 명령이 RS-485 네트워크로 전송되면 대상 tM-752N 모듈은 주소 필드를 제거한 다음 명령을 지정된 로컬 RS-232 장치로 전달합니다. 로컬 RS-232 장치로부터의 응답은 tM-752N을 통해 호스트 PC로 반송됩니다.





  • 공장, 건축 및 가정 자동화





모델 tM-7521 tM-7522
체계
CPU 32 비트 ARM
통신 인터페이스
이더넷 10/100 Base-TX, 8 핀 RJ-45 x 1
(자동 협상, 자동 MDI / MDIX, LED 표시 등)
PoE (IEEE 802.3af, Class 1)
COM1 2 선식 RS-485 2 선식 RS-485
COM2 3- 와이어 RS-232 3- 와이어 RS-232
COM3 - 3- 와이어 RS-232
셀프 튜너 예, 자동 RS-485 방향 제어
RS-485 바이어스 저항기 예, 10 KΩ
마디 32 (최대)
UART 16c550 또는 호환
COM 포트 형식
전송 속도 최대 115200 bps
데이터 비트 5, 6, 7, 8
둥가 없음, 홀수, 짝수, 마크, 스페이스
정지 비트 1, 2
전원 입력 PoE : IEEE 802.3af, 클래스 1
DC 잭 : +12 ~ 48 V DC
전력 소비 0.07A @ 24V DC
기구
커넥터 10 핀 탈착식 단자대 x 1
설치 DIN- 레일
인화성 방염 재료 (UL94-V0 레벨)
환경
작동 온도 -25 ~ +75 ° C
보관 온도 -30 ~ + 80 ° C
습기 10 ~ 90 % RH, 비 응축

tM-7521 CR PoE 및 1 개의 RS-232 및 1 개의 RS-485 포트가있는 소형 주소 지정 직렬 변환기 (RoHS)
tM-7522 CR PoE 및 2 개의 RS-232 및 1 개의 RS-485 포트가있는 소형 주소 지정 직렬 변환기 (RoHS)
하나의 CA-002 케이블이 포함됩니다.
참고 : 코팅 버전은 -40 ~ + 75 ° C 작동 온도를 지원하므로 자세한 내용을 문의하십시오.
CA-002 DC 커넥터 - 2 선 전원 케이블, 0.3M
CA-0910N DB-9 암 - 암 3 선 널 모뎀 케이블, 1M
NS-205 CR 비 관리 형 5 포트 산업용 이더넷 스위치 (RoHS)
NS-205PSE CR 4 개의 PoE 포트와 1 개의 RJ-45 업 링크가있는 관리되지 않는 이더넷 스위치 (RoHS)
FRA05-S12-SU 12 V / 0.58 A (최대) 전원 공급 장치.
