제품 상세보기

tM-7510U

제품명
tM-7510U
용도
리피터
특성
초소형 Isolated RS-485 리피터
제조사
ICPDAS(대만)

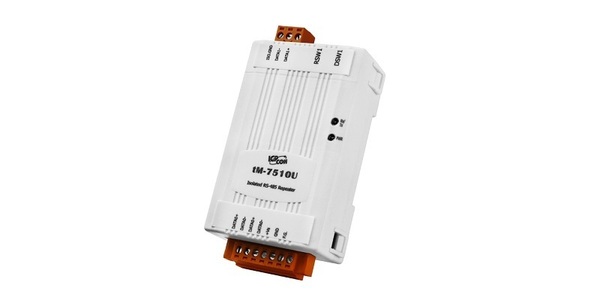

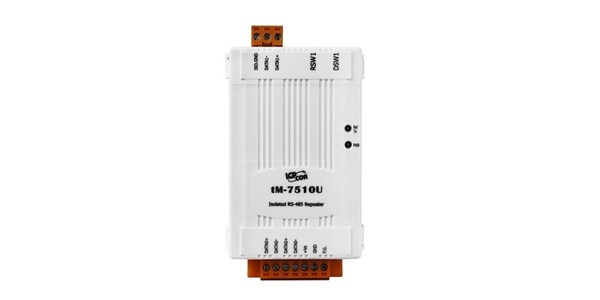

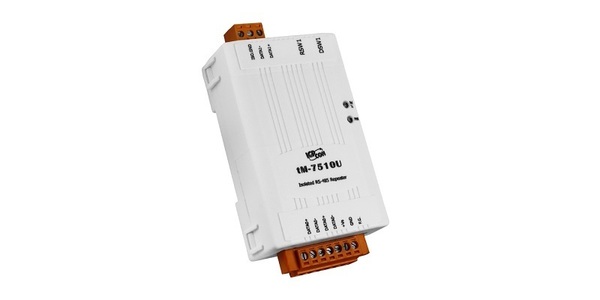

tM-7510U
절연 RS-485 중계기





모델명 : tM-7510U





  • •   2-방향 2500 VDC 절연 보호
  • •   RS-485 데이터 라인에 대해 ESD 보호
  • •   전원 입력 : +10 ~ +30 VDC
  • •   저전력 소비
  • •   긴 케이블 적용
  • •   문제 해결을 위한 전원 및 데이터 흐름 표시기

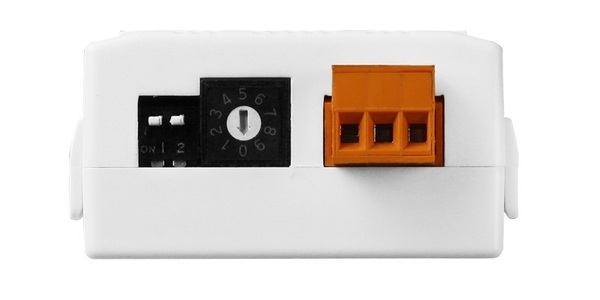

  • •   사용하기 쉬운 로터리 스위치 (baud rate setting), 1200 ~ 115200 bps
  • •   작동 온도 ; -25 °C ~ +75 °C
  • •   소형, 레일 마운팅에 적합





tM-7510U는 한 대의 RS-485 장비와 나머지 시스템 사이의 양방향 광학 절연(2-way optical isolation)을 제공하며,
기존 네트워크의 전송을 확장하는 중계기(repeater)로도 사용할 수 있습니다.
추가적으로, RS-485 시스템 표준에 의해 제한 된 256 노드를 그 이상으로 확장 할 수 있습니다.



tM-7510U 중계기는 기존의 RS-485 신호를 증폭하거나 증폭하여 장거리 전송이 가능하도록 합니다. 통신 거리를 4000 피트 (1200m) 연장하거나 BUS Node의 최대 수를 늘릴 수 있습니다.
또한
2500 VDC
 절연을 제공하여 시스템의 중요한 부분을 RS-485 네트워크의 나머지 부분과 분리하고 보호 할 수 있습니다.

tM-7510U는 2 개의 전송 속도 설정 모드를 제공하며, 하나는 셀프 튜너 모드(Self Tuner Mode) 이고 다른 하나는 고정 전송 속도 모드(Fixed Baud Rate Mode)입니다.
셀프 튜너 모드(Self Tuner Mode)는 다중 전송 속도 및 다중 데이터 형식을 지원할 수 있습니다. 셀프 튜너 디자인은 I-7510 시리즈와 완전히 동일합니다.
고정 전송 속도 모드(Fixed Baud Rate Mode)는 거리가 길거나 손실이 심한 회선이나 전기적으로 노이즈가 많은 환경에서 데이터 전송을 위해 더 나은 품질을 제공합니다.







모델명 tM-7510U I-7510
RS-485 방향 제어 고정 전송 속도 설정 및 자동 RS-485 방향 제어
 (Self Tuner, 기본값)
자동 RS-485 방향 제어 (Self Tuner)
전송 속도 Self Turner 300 ~ 115200 bps
고정 전송 속도 설정 1200 ~ 115200 bps
300 ~ 115200 bps
치수 (W x H x D) 52 mm x 95 mm x 27 mm 72mm x 122mm x 35mm
비고 엔트리 레벨
긴 길이 케이블 어플리케이션
입문 단계

인터페이스
시리얼
 인터페이스
RS-485 2 선식 Data +, Data -
바이어스
 저항기
Yes, 1 KΩ
Node 254 (최대)
전송 거리 최대 9.6 kbps에서 1,200 m ; 최대 400m 115.2kbps)

(Belden 9841 2P 트위스트 페어 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음)
2500 VDC절연 전압 양방향 절연

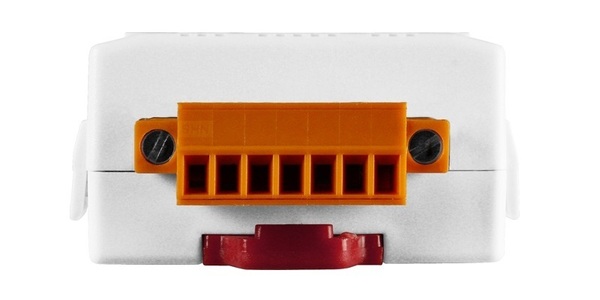

연결부 탈착식 7-핀 단자대 x 1 ; 탈착식 3-핀 단자대 x 1
LED 표시기
전원 / 통신 Yes
전원
입력 전압 범위 +10 VDC ~ +30 VDC (비 절연)
소비 전력 0.6 W
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +75 °C
습도 10 ~ 90 % RH, 비 응축

tM-7510U CR 절연 RS-485 리피터 (RoHS)

GPSU06U-6 24 VDC/0.25 A, 6W 전원 공급 장치
DIN-KA52F 24 VDC/1.04 A, 25 W 전원 공급 장치 (Din 레일 장착)
