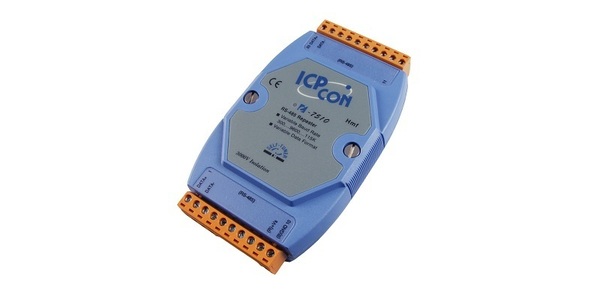

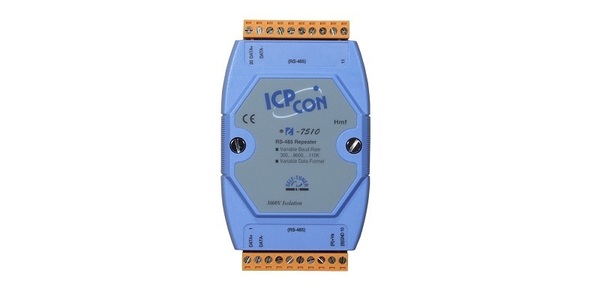

I-7510 / I-7510P / I-7510A / I-7510AR I-7510 : 절연 RS-485 리피터 I-7510A : 절연 RS-422 / 485 리피터 / 컨버터 I-7510AR : 3 방향 절연 RS-422 / 485 리피터 / 컨버터 I-7510P : 3 방향 5 kV 절연 RS-485 리피터 |
모델명 : I-7510 / I-7510A / I-7510AR | 모델명 : I-7510P |
I-7510/I-7510A는 한 대의 RS-422/RS-485 장비와 나머지 시스템 사이의 양방향 광학 절연(2-way optical isolation)을 제공하며,
기존 네트워크의 전송을 확장하는 중계기(repeater)로도 사용할 수 있습니다.
추가적으로, RS-485 시스템 표준에 의해 제한 된 256 노드를 그 이상으로 확장 할 수 있습니다.
또한, 4-선식 RS-422 신호를 2-선식 RS-485 신호로 변환하거나 그 반대로 변환하는데 사용할 수 있습니다.
I-7510AR은 절연을 제외하고는 I-7510A와 완전히 동일합니다.
I-7510A의 절연은 입력 인터페이스 회로에 있지만 I-7510AR의 절연은 입력과 출력 인터페이스 회로에 있습니다.
I-7510AR은 3 방향 절연(3-way isolation) 리피터 모듈입니다
모델명 | I-7510 | I-7510P | I-7510A | I-7510AR | |
시리얼 터페이스 |
RS-422 | - | TxD +, TxD-, RxD +, RxD RS-422와 RS-485는 동시에 사용할 수 없습니다 |
||
RS-485 | 데이터 +, 데이터 - | ||||
전송 거리 | 최대 9.6 kbps에서 1,200 m; 최대 400m ( 115.2kbps) (Belden 9841 2P 트위스트 페어 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음) |
||||
셀프 튜너 ASIC 내부 | Yes | ||||
속도 | 300 ~ 115200 bps | ||||
ESD 보호 | Yes | ||||
절연 전압 | 양방향 3 kV 절연 | 3 방향 5 kV 절연 | 양방향 3 kV 절연 | 3 방향 3 kV 절연 | |
연결부 | 탈착식 10 핀 단자대 x 2 | ||||
LED 표시기 | |||||
전원 / 통신 | Yes | ||||
전원 | |||||
입력 전압 범위 | +10 VDC ~ +30 VDC | +12 VDC ~ +48 VDC | +10 VDC ~ +30 VDC | ||
소비 전력 | 2.2 W | ||||
기계 | |||||
케이스 | 플라스틱 | ||||
치수 (W x H x D) | 72mm x 122mm x 35mm | ||||
설치 | DIN 레일 설치 | ||||
환경 | |||||
작동 온도 | -25 °C ~ +75 °C | ||||
보관 온도 | -30 °C ~ +80 °C | ||||
습도 | 10 ~ 90 % RH, 비 응축 |
I-7510 CR | 절연 RS-485 리피터 (RoHS) |
I-7510-G CR | 절연 RS-485 리피터 (그레이 커버) (RoHS) |
I-7510A CR | 절연 RS-422/485 리피터/컨버터 (RoHS) |
I-7510A-G CR | 절연 RS-422/485 리피터/컨버터 (그레이 커버) (RoHS) |
I-7510AR CR | 3 방향 절연 RS-422/485 리피터/컨버터 (RoHS) |
I-7510AR-G CR | 3 방향 절연 RS-422/485 리피터/컨버터 (그레이 커버) (RoHS) |
I-7510P-G CR ~ NEW ~ | 3 방향 5 kV 절연 RS-485 리피터 (그레이 커버) (RoHS) |
GPSU06U-6 | 24 V DC /0.25A, 6W 전원 공급 장치 |
DIN-KA52F | 24 V DC /1.04 A, 25 W 전원 공급 장치 (Din 레일 장착) |
