제품 상세보기

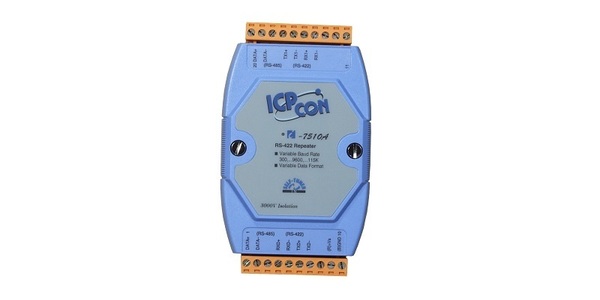

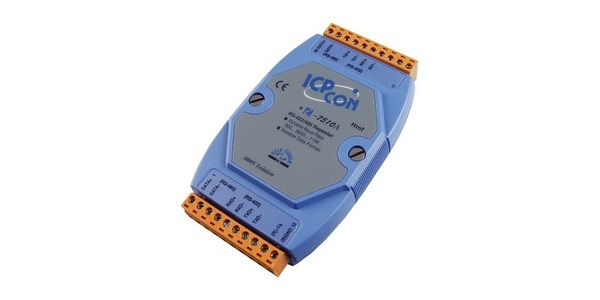

I-7510A

제품명
I-7510A
용도
리피터
특성
Isolated RS-422/485 리피터
제조사
ICPDAS(대만)
I-7510 / I-7510P / I-7510A / I-7510AR
I-7510 : 절연 RS-485 리피터
I-7510A : 절연 RS-422/485 리피터/컨버터
I-7510AR : 3 방향 절연 RS-422/485 리피터/컨버터
I-7510P : 3 방향 5 kV 절연 RS-485 리피터




모델 : I-7510 / I-7510A / I-7510AR 모델 : I-7510P





  • 〮    자동 RS-485 방향 제어
  • 〮    I-7510AR 용 3-way 3000 VDC 절연 보호
  • 〮    전송 속도 : 최대 115200 bps
  • 〮    작동 온도 : -25 °C ~ +75 °C
  • 〮    I-7510/I-7510A에 대한 2-way 3000 VDC 절연 보호
  • 〮    RS-485 데이터 라인에 대해 ESD 보호
  • 〮    전원 입력 : + 10 ~ + 30 VDC
  • 〮    DIN 레일 설치
  • 〮    I-7510P (IEC 60664-1 섹션 6.1.2.2.1)에 대한 3 방향 5000 VDC 절연 보호







I-7510/I-7510A는 한 대의 RS-422/RS-485 장비와 나머지 시스템 사이의 양방향 광학 절연(2-way optical isolation)을 제공하며,
기존 네트워크의 전송을 확장하는 중계기(repeater)로도 사용할 수 있습니다.
추가적으로, RS-485 시스템 표준에 의해 제한 된 256 노드를 그 이상으로 확장 할 수 있습니다.
또한, 4-선식 RS-422 신호를 2-선식 RS-485 신호로 변환하거나 그 반대로 변환하는데 사용할 수 있습니다.
I-7510AR은 절연을 제외하고는 I-7510A와 완전히 동일합니다.
I-7510A의 절연은 입력 인터페이스 회로에 있지만 I-7510AR의 절연은 입력과 출력 인터페이스 회로에 있습니다.
I-7510AR3 방향 절연(3-way isolation) 리피터 모듈입니다





모델명 I-7510 I-7510P I-7510A I-7510AR
시리얼 인터페이스 RS-422 - TxD +, TxD-, RxD +, RxD
RS-422와 RS-485는 동시에 사용할 수 없습니다
RS-485 데이터 +, 데이터 -
전송 거리 최대 9.6 kbps에서 1,200 m; 최대 400m ( 115.2kbps)
  (Belden 9841 2P 트위스트 페어 케이블, 다른 케이블을 사용하는 경우 전송 거리가 변경 될 수 있음)
셀프 튜너 ASIC 내부 Yes
속도 300 ~ 115200 bps
ESD 보호 Yes
절연 전압 양방향 3 kV 절연 3 방향 5 kV 절연 양방향 3 kV 절연 3 방향 3 kV 절연
연결부 탈착식 10 핀 단자대 x 2
LED 표시기
전원 / 통신 Yes
전원
입력 전압 범위 +10 VDC~ +30 VDC +12 VDC~ +48 VDC +10 VDC ~ +30 VDC
소비 전력 2.2 W
기계
케이스 플라스틱
치수 (W x H x D) 72mm x 122mm x 35mm
설치 DIN 레일 설치
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +80 °C
습도 10 ~ 90 % RH, 비 응축

I-7510 CR 절연 RS-485 리피터 (RoHS)
I-7510-G CR 절연 RS-485 리피터 (그레이 커버) (RoHS)
I-7510A CR 절연 RS-422/485 리피터/컨버터 (RoHS)
I-7510A-G CR 절연 RS-422/485 리피터/컨버터 (그레이 커버) (RoHS)
I-7510AR CR 3 방향 절연 RS-422/485 리피터/컨버터 (RoHS)
I-7510AR-G CR 3 방향 절연 RS-422/485 리피터/컨버터 (그레이 커버) (RoHS)
I-7510P-G CR ~ NEW ~ 3 방향 5 kV 절연 RS-485 리피터 (그레이 커버) (RoHS)

GPSU06U-6 24 VDC/0.25 A, 6W 전원 공급 장치
DIN-KA52F 24 VDC/1.04 A, 25 W 전원 공급 장치 (Din 레일 장착)
