I-7188EX-MTCP

제품명
I-7188EX-MTCP
용도
Modbus 게이트웨이
특성
Modbus 게이트웨이
제조사
ICPDAS(대만)
I-7188EX-MTCP / I-7188EXD-MTCP
Modbus / TCP Embedded Controller
(이더넷을 사용하면 Modbus 명령을 TCP / IP를 통해 실행할 수 있음)

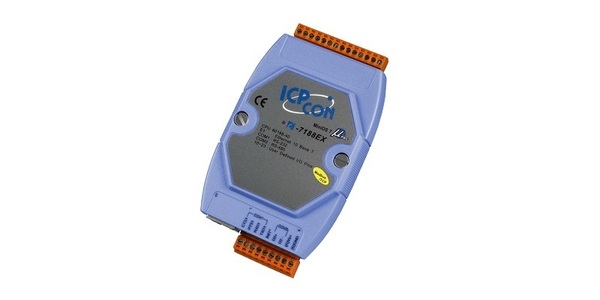

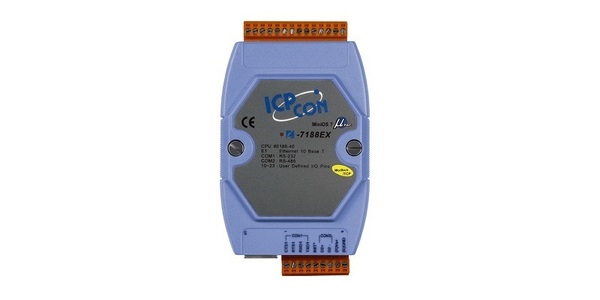

모델 : I-7188EX-MTCP 모델 : I-7188EXD-MTCP-G





기본 Modbus 펌웨어의 특징

I-7188E-MTCP 컨트롤러를 구입하면 이미 기본 Modbus 펌웨어가 플래시 메모리에 설치되어 있습니다.
기본 펌웨어에는 다음과 같은 기능이 있습니다.

  • 단일 Modbus / TCP를 다중 Modbus / RTU
    로 변환 I-7188E -MTCP는 Modbus / TCP 게이트웨이입니다. 이더넷 통신이 가능하도록 많은 Modbus / RTU 장치를 쉽게 업그레이드 할 수 있습니다.
  • 컨트롤러의 모든 COM 포트에 대해 VxComm 기술 지원
    직렬 장치가 Modbus / RTU를 지원하지 않는 경우 에도이 장치에 액세스 할 수 있습니다. 그러나 호스트 PC에 VxComm 드라이버를 설치하고 COM 포트 번호를 할당하여 (I-7188E -MTCP의) 원격 COM 포트에 연결해야합니다. 그런 다음 직렬 클라이언트는 표준 RS-232 기능을 통해 이러한 원격 직렬 장치에 액세스 할 수 있습니다.
  • 허용 된 다중 클라이언트 (또는 마스터) 액세스
    다른 I-7188E-MT 컨트롤러는 서로 다른 클라이언트 번호를 지원합니다. 자세한 내용은 웹 FAQ를 참조하십시오.
    http://www.icpdas.com/faq/7188e/hardware/003.htm
  • 펌웨어 수정
    가능 사용자는 Modbus SDK를 제공하여 사용자가 자신의 맞춤형 Modbus 펌웨어를 개발할 수 있습니다.



Modbus SDK (C 언어)

기본 펌웨어가 요구 사항에 완전히 부합하지 않는 경우. Modbus SDK를 사용하여 기본 펌웨어를 수정하여 추가 기능을 추가 할 수 있습니다. Modbus SDK의 기능은 다음과 같습니다.

  • 추가 사용자 정의 명령 프로토콜 (TCP / IP)
    지원 Modbus / TCP 프로토콜은 2 가지 기본 데이터 형식 (비트 및 2 바이트 정수)을 지원합니다. 이는 클라이언트 (또는 마스터라고 불리는)가 Modbus / TCP를 지원하지 않거나 다른 형식 데이터 (예 : 부동 값 문자열)가 필요한 경우 I-7188E (기본 펌웨어 포함)가 통신 할 수 없음을 의미합니다. 이 기능을 사용하면 특수 명령 프로토콜을 개발하여 모든 데이터 형식을 전송할 수 있습니다.
  • 레지스터 기반 프로그래밍 방법 (사용하기 쉽습니다)
    Modbus 라이브러리는 4 개의 내부 레지스터 테이블 (iMemory_AI, iMemory_AO, iMemory_DI, iMemory_DO)을 지원하므로 특정 정보를 저장하는 데 사용할 수 있습니다. Modbus / TCP 클라이언트가 I-7188E에 요청하면 Modbus 커널은이 4 개의 테이블에 대한 응답 정보를 제공합니다.
  • 사용자 정의 레지스터 제공
    4 개의 내부 레지스터 테이블은 모두 사용자에게 개방되어 있습니다. 이 테이블을 직접 할당해야합니다.
  • Modbus / TCP 슬레이브 장치와 통신 할 수 있음 ModbusTCP_Master2Slave (MBTCP_7E.h에서
    선언) 기능을 사용하여 7188EX-MTCP는 최대 8 개의 링크를 연결할 수 있습니다. Modbus / TCP 장치.
  • Modbus / RTU 슬레이브 장치에
    연결할 수 있음 Modbus / RTU 장치는 ModbusMaster2Slave (MBTCP_7E.h에서 선언) 기능을 사용하여 I-7188E의 내부 레지스터에 쉽게 통합 될 수 있습니다. I-7188E는 모든 Modbus / RTU 장치를 폴링하고 모든 필요한 정보를 내부 레지스터에 저장합니다. 클라이언트는 I-7188E에게 Modbus / RTU 장치의 모든 정보를 얻도록 요청합니다. 이는 클라이언트의로드를 줄입니다.
  • 비 Modbus / RTU 직렬 장치에 연결할 수 있습니다.
    일부 직렬 장치는 Modbus / RTU를 지원하지 않습니다. 우리는 I-7188E-MTCP가 직렬 장치에 액세스 할 수 있도록하는 기능을 제공합니다. 정보를 내부 레지스터에 넣을 수 있습니다. 따라서 비 Modbus 직렬 장치는 Modbus / TCP를 지원할 수도 있습니다.
  • X 보드 지원
    보드 I / O에 I-7188EX에 추가 할 적합한 Xboard 하나를 선택할 수 있습니다.
  • Xserver SDK 호환
    Modbus SDK는 Xserver SDK를 기반으로합니다. 더 많은 프로그래밍 기술을 배우려면 Xserver의 데모를 참조하십시오. Xserver의 데모 정보를 얻으려면 CD : \ Napdso \ 7188e \ TCP \ Xserver \ Xserver.htm을 참조하십시오.



Modbus 유틸리티

우리는 Windows 98 / SE / NT / 2K / XP 용 Modbus 도구를 제공합니다.

  1. Modbus 유틸리티
    • 이더넷을 통한 온라인 구성
    • 온라인 도움말
    • 레지스터 맵핑 테이블 자동 생성
    • 구성 내보내기 / imp

  2. 진단 모드 버스 / RTU 슬레이브 장치에 대한 MBRTU Modbus / RTU 클라이언트 (VB6의 소스 코드 포함).

  3. 진단 Modbus / TCP 종속 장치에 대한 MBTCP Modbus / TCP 클라이언트 (VB6의 소스 코드 사용).





  • 기본 응용 프로그램 1 : 프로토콜 변환기
    I-7188E -MTCP는 기본 Modbus / TCP - 다중 Modbus / RTU 변환기가되도록 기본 펌웨어를 실행합니다. Modbus Utility를 사용하여 장치를 구성한 다음 SCADA, HMI 소프트웨어 및 I-7188E 사이의 연결을 설정하기 만하면됩니다.



  • 기본 응용 프로그램 2 : VxComm 기술을 사용
    하는 프로토콜 변환기 I-7188E -MTCP는 Modbus / RTU를 지원하지 않는 직렬 장치에도 연결할 수 있습니다. 이 기능을 사용하려면 호스트 PC에 VxComm 드라이버를 설치해야합니다. 설치가 끝나면 표준 직렬 드라이버를 통해 원격 COM 포트에 액세스 할 수 있습니다.



  • 고급 응용 프로그램 1 : Modbus / TCP 컨트롤러
    Modbus SDK를 사용하여 사용자는 자체 사용자 정의 Modbus 펌웨어를 개발할 수 있으므로 추가 기능, 직렬 장치 및 Xboard를 Modbus / TCP 커널에 통합 할 수 있습니다. 따라서 I-7188E는 강력한 컨트롤러가 될 수 있습니다.



  • 고급 응용 프로그램 2 : VxComm 기술을 사용한 Modbus / TCP 컨트롤러
    I-7188E-MTTCP가 고급 응용 프로그램 1 링크와 동일한 하드웨어 장치를 연결하면 특정 COM 포트에 연결된 장치가 사용자 지정 펌웨어에 통합되어 있지 않으면 여전히 표준 직렬 드라이버를 통해 COM 포트에 액세스하십시오. 이렇게하려면 호스트 PC에 VxComm 드라이버를 설치해야합니다.





CPU
CPU 80188, 40MHz 또는 호환 가능
SRAM 512K 바이트
플래시 메모리 512K 바이트
EEPROM 2K 바이트
NVRAM 31 바이트 (배터리 백업, 최대 10 년 유효한 데이터)
RTC (실시간 클록)
64 비트 하드웨어 일련 번호
워치 독 타이머 내장
통신 인터페이스
COM1 RS-232 (TXD, RXD, RTS, CTS, GND)
COM2 RS-485 (D2 +, D2-)
이더넷 포트 10BASE-T NE2000 호환 이더넷 컨트롤러
COM 포트 형식
데이터 비트 7, 8
둥가 Even, Odd, None
정지 비트 1
LED 표시기
5 자리 7 세그먼트 LED 디스플레이 예 (I-7188EXD-MTCP 만 해당)
시스템 LED 표시기
하드웨어 확장
I / O 확장 버스
사용자 정의 I / O 핀 14 핀
치수
I-7188EX (D) -MTCP 123mm x 72mm x 33mm
운영 환경
운영 환경 -25 ° C ~ + 75 ° C
보관 온도 -40 ° C ~ + 80 ° C
보호 역전 극성 보호
필요한 공급 전압 +10 ~ + 30VDC (비 규제)
전력 소비 I-7188EX-MTCP 용 2W I-7188EXD-MTCP 용
3W

I-7188EX-MTCP 기본 Modbus / TCP 펌웨어가있는 I-7188EX
I-7188EXD-MTCP 기본 Modbus / TCP 펌웨어가있는 I-7188EXD
I-7188EXD-MTCP-G 기본 Modbus / TCP 펌웨어 (그레이 커버)가있는 I-7188EXD
I-7188EX-MTCP CR 기본 Modbus / TCP 펌웨어가있는 I-7188EX (RoHS)
I-7188EXD-MTCP CR 기본 Modbus / TCP 펌웨어가있는 I-7188EXD (RoHS)
I-7188EXD-MTCP-G CR 기본 Modbus / TCP 펌웨어 (그레이 커버)가있는 I-7188EXD (RoHS)
