▪ tGW-700 시리즈 선택 가이드 ▪

제품명
▪ tGW-700 시리즈 선택 가이드 ▪
용도
이더넷 to 시리얼 게이트웨이
특성
초소형 Modbus/TCP to RTU/ASCII 게이트웨이
제조사
ICPDAS(대만)



tGW-700 시리즈
초소형 Modbus/TCP to RTU/ASCII 게이트웨이



      https://www.icpdas.com/web/product/download/industrial_communication/uart/ethernet/tgw-700/document/manual/tGW-700_GW-2200_User_Manual_en.pdf      https://www.icpdas.com/en/download/index.php?model=tGW-715

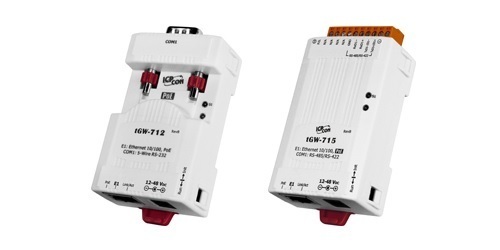

모델명 : tGW-700 시리즈



  • •    Modbus TCP/UDP 마스터 및 슬레이브 지원
  • •    Modbus RTU/ASCII 마스터 및 슬레이브 지원
  • •    시리얼 포트 당 최대 TCP 연결 (마스터) : 32 (tGW-71x), 16 (tGW-72x) 또는 10 (tGW-73x)
  • •    Modbus TCP/UDP 응답 보다 빠른 읽기 캐시(Read-cache) 보장
  • •    장치 검색을 위한 UDP 응답기 지원 (UDP 검색)
  • •    고정 IP 또는 DHCP 네트워크 구성
  • •    이더넷 (BOOTP, TFTP)을 통해 간편하게 펌웨어(firmware) 업데이트
  • •    초소형 웹(Web) 서버로 모듈 구성 (HTTP)
  • •    네트워크 트래픽을 효율적으로 처리하는 32-bit MCU 포함
  • •    10/100 Base-TX 이더넷, RJ-45 x 1 (자동 협상, 자동 MDI/MDIX, LED 표시 등)
  • •    리던던트 전원 입력 단자 : PoE (IEEE 802.3af, Class 1) 및 DC 잭
  • •    자동으로 RS-485 방향 제어 가능
  • •    i 버전 : 3000 VDC 절연 및 +/- 4 kV ESD 보호
  • •    쉬운 배선을 위한 DB-9 또는 단자대 커넥터
  • •    초소형 폼 팩터 및 저전력 소모
  • •    RoHS 준수 및 할로겐 없음
  • •    비용 효율적인 Modbus 게이트웨이





Modbus는 사실상의 표준 산업용 통신 프로토콜이 되었으며 현재 산업용 전자 장치를 연결하는 가장 보편적인 수단입니다.
예를 들어, 온도 및 습도를 측정하고 그 결과를 컴퓨터와 통신을 하는 시스템에 Modbus를 사용하면 동일한 RS-485 네트워크에 연결된 많은 장치 들간에 통신이 가능합니다.
Modbus는 감시 제어 및 데이터 수집(SCADA ; Supervisory Control and Date Acquisition) 시스템에서 원격 터미널 장치(RTU ; Remot Terminal Unit)와 감시 컴퓨터를 연결하는 데 자주 사용됩니다.

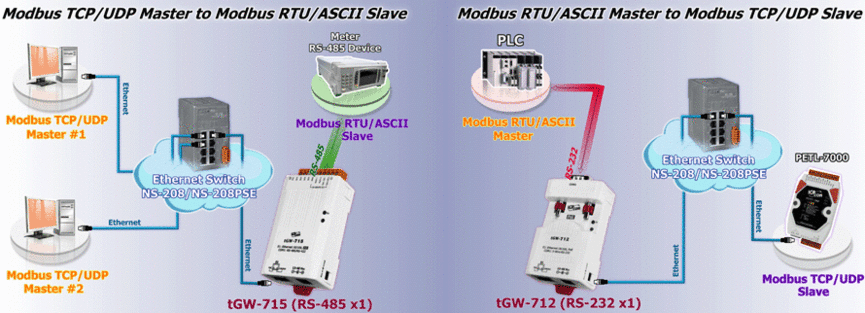

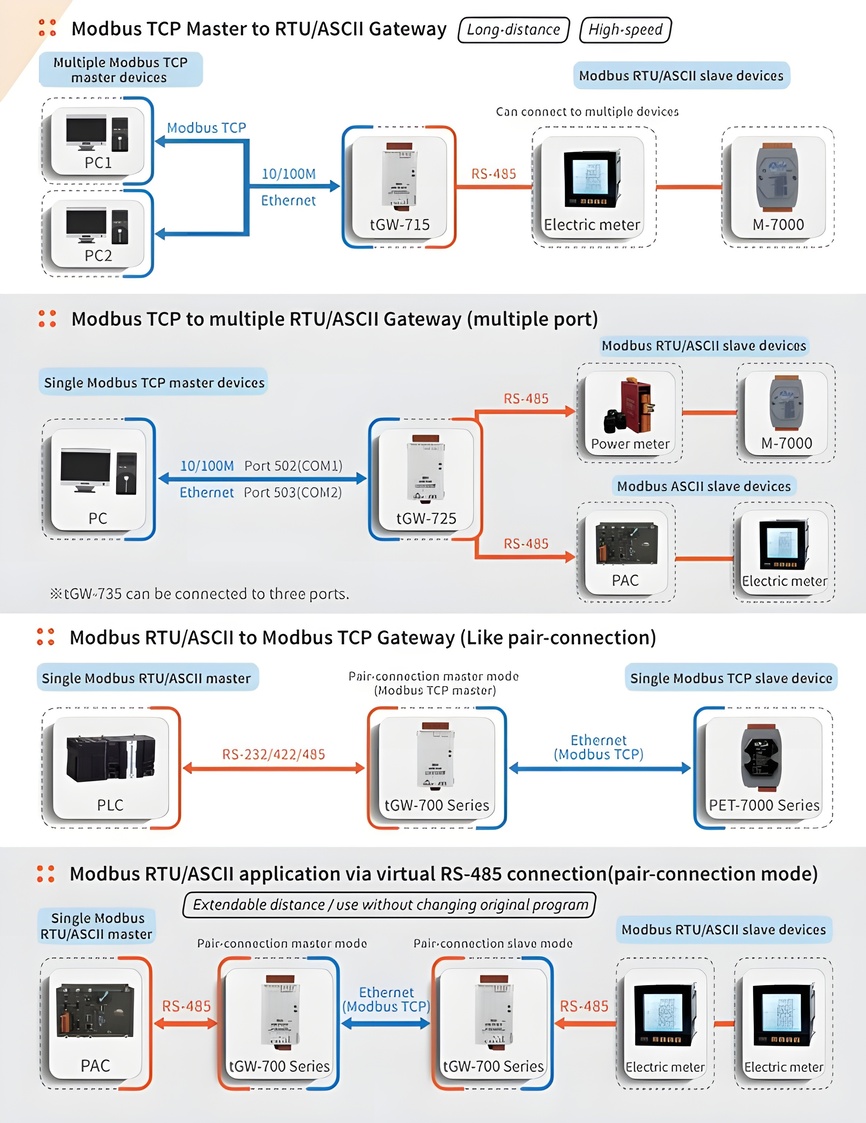

tGW-700은 Modbus/TCP 호스트가 이더넷 네트워크를 통해 시리얼 Modbus RTU/ASCII 장치와 통신 할 수있게 해주는 Modbus TCP to RTU/ASCII 게이트웨이입니다. 시리얼 통신 장치의 케이블 길이 제한을 없애줍니다. 이 모듈을 사용하여 시리얼-브리지(serial-bridge) 또는 시리얼-터널(serial-tunnel) 응용 프로그램 뿐만 아니라 쌍으로 연결(pair-connection)을 만들 수 있으며, 두 개의 시리얼 Modbus RTU/ASCII 장치간에 TCP/IP를 통해 데이터를 라우팅 할 수 있습니다. 또한 Modbus RTU/ASCII 프로토콜을 사용하고 자체적으로 이더넷 기능이 없는 컴퓨터 본체, 서버 또는 시리얼 장치와 연결할 때 유용합니다.

펌웨어 버전 1.4.1에 포함 된 새로운 읽기 캐시(read-cache) 기능은 tGW-700 모듈의 메모리 버퍼에
이전의 요청과 응답을 저장하는데 사용됩니다. 다른 HMI/SCADA 마스터 컨트롤러가 동일한 RTU 슬레이브 장치로 동일한 요청을 보내면 캐시 된 응답이 즉시 반환됩니다. 이 기능은 RS-485 Bus 통신의 로드를 크게 줄이고, 더 빠른 TCP 응답을 보장하며, 전체 시스템의 안정성을 향상시킵니다.

하나 이상의 컴퓨터 또는 장치에 IP 주소를 동시에 할당하면 주소 충돌이 발생합니다.
이와 같은 수동 IP 주소 구성으로 인한 구성 오류를 DHCP로 최소화할 수 있습니다. tGW-700 모듈은 DHCP 클라이언트 기능을 지원하므로 DHCP 서버에서 필요한 TCP/IP 구성 정보를 쉽게 얻을 수 있습니다. 또한 eSearch 유틸리티에서 UDP 검색에 대한 응답으로 IP 주소 정보를 전송하는 UDP 응답기도 포함되어 있어 로컬 관리를 보다 효율적으로 할 수 있습니다.

tGW-700 모듈은 강력한 32-bit MCU를 통해 네트워크 트래픽을 효율적으로 처리 할 수 ​​있습니다. 또한
내장 웹 서버(built-in-web server)를 갖추고 있어서 직관적인 웹 관리 인터페이스를 제공하여 사용자는 DHCP/고정 IP, 게이트웨이/마스크 설정 및 시리얼 포트 설정을 비롯한 모듈의 구성을 수정할 수 있습니다.

이 모듈에는 CPU 워치 독 (하드웨어 기능용)과 호스트 워치 독(소프트웨어 기능용)을 포함한 이중 워치 독이 포함되어 있습니다. CPU 워치 독은 내장 펌웨어가 비정상적으로 작동하면 CPU를 자동으로 재설정합니다. 사전에 미리 정의 된 시간(system timeout) 동안 모듈과 호스트 (PC 또는 PLC)간에 통신이 없으면 호스트 워치 독이 CPU를 자동으로 재설정합니다. 듀얼 워치 독은 열악한 환경에서도 모듈이 지속적으로 작동하도록하는 중요한 기능입니다. 또한 tGW-700 시리즈 (i 버전)에는
모듈 및 장비를 갑작스럽고 순간적인 전기로부터 보호하기 위해 민감한 회로로부터 잠재적으로 손상되는 전하를 멀리 우회하도록 하는 3000 VDC 절연 및 +/- 4 kV ESD 보호 부품이 추가됩니다.

tGW-700 모듈은 표준 카테고리 5 이더넷 케이블을 사용하여 NS-205PSE와 같은 PoE 스위치로부터 전원을 수신하는 진정한 IEEE 802.3af 호환 (분류, 클래스 1) PoE (Power over Ethernet) 기능을 제공합니다. 현장에서 PoE 스위치가 없으면 모듈은 DC 어댑터로부터 전원 입력을 받을 수 있습니다. tGW-700 모듈은 초 저전력 소비를 위해 설계되었으며, 특히 모듈 수가 많이 설치된 경우에는 증가하는 연료나 전기 가격의
숨겨진 비용을 절감할 수 있습니다. 에너지 효율적인 장비를 선택함으로써 소비되는 전기량을 줄이면 녹색 환경을 유지하는 데 긍정적인 영향을 미칠 수 있을 것입니다.

이 모듈에는  male DB-9 또는 착탈식 터미널 블록 커넥터가 장착되어 있어서 배선이 쉽습니다. 놀랍도록 작은 폼 팩터를 기반으로하는 tGW-700은 공간을 최대한 절약 할 수 있으므로 어디서나 쉽게 설치할 수 있으며 심지어 기계에 직접 내장 할 수도 있습니다. 또한 데이터를 송수신 할 때 자동으로 RS-485 방향 제어를 지원하여 RS-485 통신의 안정성을 향상시킵니다.







  • •   공장, 빌딩 및 홈 오토메이션
  • •   원격 진단 및 관리

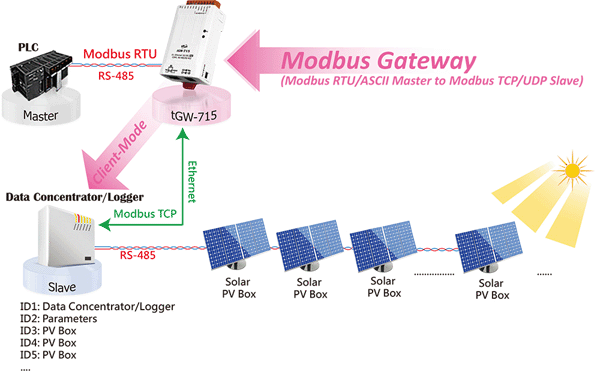

  • •   태양광 모니터링









 모델명 tGW-712
tGW-712i
tGW-722
tGW-722i
tGW-732
tGW-732i
tGW-715
tGW-715i
tGW-725
tGW-725i
tGW-735
tGW-735i
tGW-718
tGW-718i
tGW-718i-D tGW-724
tGW-724i
tGW-734
tGW-734i
 System
 CPU 32-bit ARM
 통신 인터페이스
 Ethernet  10/100 Base-TX, 8-pin RJ-45 x 1, (Auto-negotiating, Auto-MDI/MDIX, LED indicator)
 PoE (IEEE 802.3af, Class 1)
 COM1 3-선
RS-232
3-선
RS-232
3-선
RS-232
2-선 RS-485
4-선 RS-422
2-선
RS-485
2-선
RS-485
3-선 RS-232 5-선 RS-232 2-선
RS-485
2-선
RS-485
2-선 RS-485
4-선 RS-422
 COM2 3-선
RS-232
3-선
RS-232
2-선
RS-485
2-선
RS-485
3-선
RS-232
3-선
RS-232
 COM3 3-선
RS-232
2-선
RS-485
3-선
RS-232
 Self-Tuner  –  Yes, 자동으로 RS-485 방향 제어
 RS-485 Bias Resistor  –  Yes, 1 KΩ
Node  –  최대 254
 UART  16c550 또는 호환
 전원 절연(Isolation)   1000 VDC for only tGW-722i / 732i / 718i-D only
 신호 절연(Isolation)   3000 VDC for only tGW-712i / 715i / 725i / 735i / 718i / 724i / 734i only
 ESD 보호  +/-4 kV
 COM Port Format
 전송 속도(Baud Rate)  최대 115200 bps
 Data Bit  5, 6, 7, 8
 Parity  None, Odd, Even, Mark, Space
 Stop Bit  1, 2
 전원
 전원 입력 PoE  PoE: IEEE 802.3af, Class 1
DC Jack  +12 ~ 48 VDC
 소비 전력  0.07 A @ 24 VDC
 기계
 연결부 Male DB-9 x1 10-핀 탈착식 터미널 블록 x 1 Male DB-9 x1 10-핀 탈착식 터미널 블록 x 1
 설치 DIN-Rail
 케이스 플라스틱
 환경
 작동 온도 -25 ~ +75 °C
 보관 온도 -30 ~ +80 °C
 습도 10 ~ 90% RH, non-condensing





tGW-700 시리즈 (Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and DC jack) : CA-002 케이블 1개 포함.
모델명 (Non-Isolated) 모델명 (Isolated) RS-232 RS-422 RS-485 COM1 COM2 COM3
tGW-712 CR tGW-712i CR
1
-
-
3-wire RS-232
-
-
tGW-722 CR tGW-722i CR
2
-
-
3-wire RS-232
3-wire RS-232
-
tGW-732 CR tGW-732i CR
3
-
-
3-wire RS-232
3-wire RS-232
3-wire RS-232
tGW-715 CR tGW-715i CR
-
1
2-wire RS-485
4-wire RS-422
-
-
tGW-725 CR tGW-725i CR
-
-
2
2-wire RS-485
2-wire RS-485
-
tGW-735 CR tGW-735i CR
-
-
3
2-wire RS-485
2-wire RS-485
2-wire RS-485
tGW-718 CR tGW-718i CR
1
3-wire RS-232
-
-
2-wire RS-485
4-wire RS-422
- tGW-718i-D CR
1
5-wire RS-232
-
-
2-wire RS-485
4-wire RS-422
tGW-724 CR tGW-724i CR
1
-
1
2-wire RS-485
5-wire RS-232
-
tGW-734 CR tGW-734i CR
2
-
1
2-wire RS-485
3-wire RS-232
3-wire RS-232





 모델명 (Non-Isolated)
 tGW-712 CR  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 1 RS-232 Port (RoHS)
 tGW-722 CR  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 2 RS-232 Ports (RoHS)
 tGW-732 CR  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 3 RS-232 Ports (RoHS)

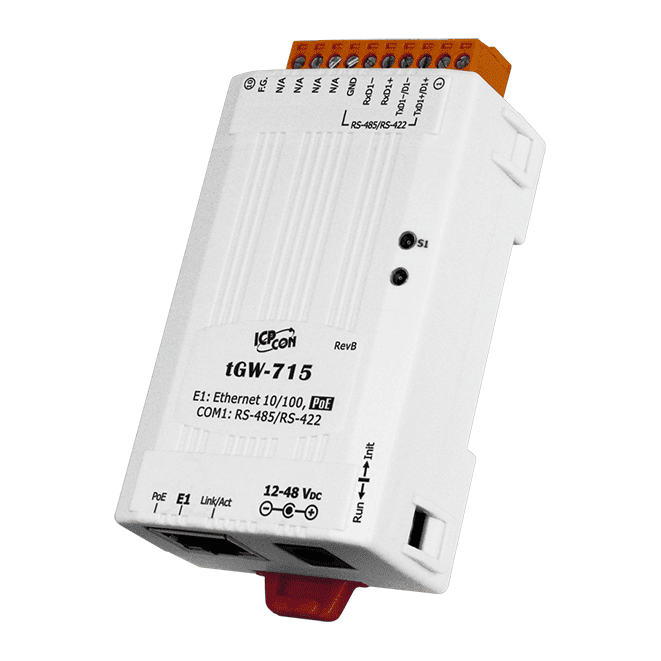

 tGW-715 CR  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 1 RS-422/485 Port (RoHS)
 tGW-725 CR  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 2 RS-485 Ports (RoHS)
 tGW-735 CR  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 3 RS-485 Ports (RoHS)
 tGW-718 CR  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 1 RS-232/422/485 Port (RoHS)
 tGW-724 CR  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE, 1 RS-232 and 1 485 Ports (RoHS)
 tGW-734 CR  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE, 2 RS-232 and 1 485 Ports (RoHS)
 CA-002 케이블 1개 포함.
 모델명 (Isolated)
 tGW-712i CR ~ NEW ~  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 1 Isolated RS-232 Port (RoHS)
 tGW-722i CR ~ NEW ~  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE, Power Isolation and 2 RS-232 Ports (RoHS)
 tGW-732i CR ~ NEW ~  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE, Power Isolation and 3 RS-232 Ports (RoHS)
 tGW-715i CR  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 1 Isolated RS-422/485 Port (RoHS)
 tGW-725i CR ~ NEW ~  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 2 Isolated RS-485 Ports (RoHS)
 tGW-735i CR ~ NEW ~  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 3 Isolated RS-485 Ports (RoHS)
 tGW-718i CR ~ NEW ~  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 1 Isolated RS-232/422/485 Port (10-Pin Terminal Block, RoHS)
 tGW-718i-D CR ~ Available soon ~  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE, Power Isolation and 1 RS-232/422/485 Port (Male DB-9, RoHS)
 tGW-724i CR ~ NEW ~  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE, 1 Isolated RS-232 and 1 Isolated 485 Ports (RoHS)
 tGW-734i CR ~ NEW ~  Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 2 Isolated RS-232 and 1 Isolated 485 Ports (RoHS)
 CA-002 케이블 1개 포함.
