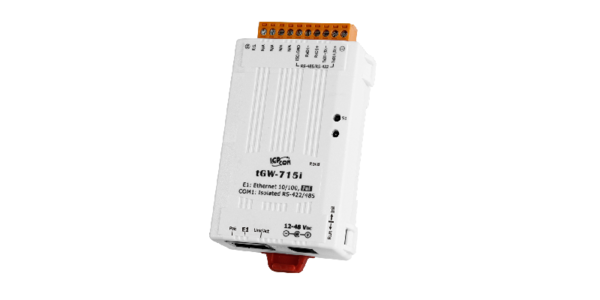

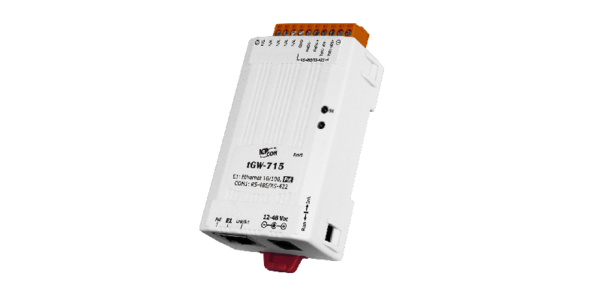

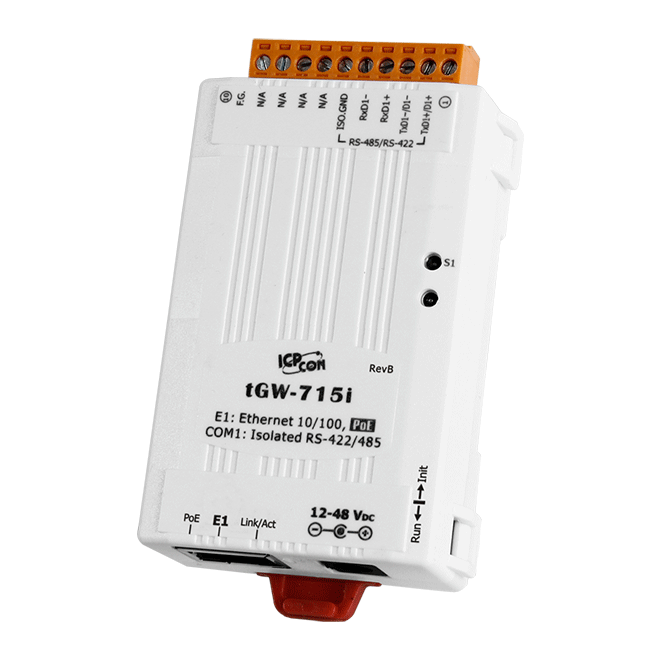

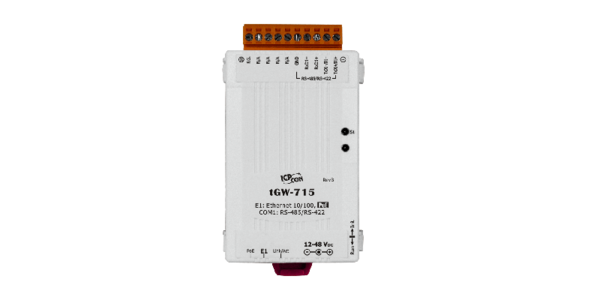

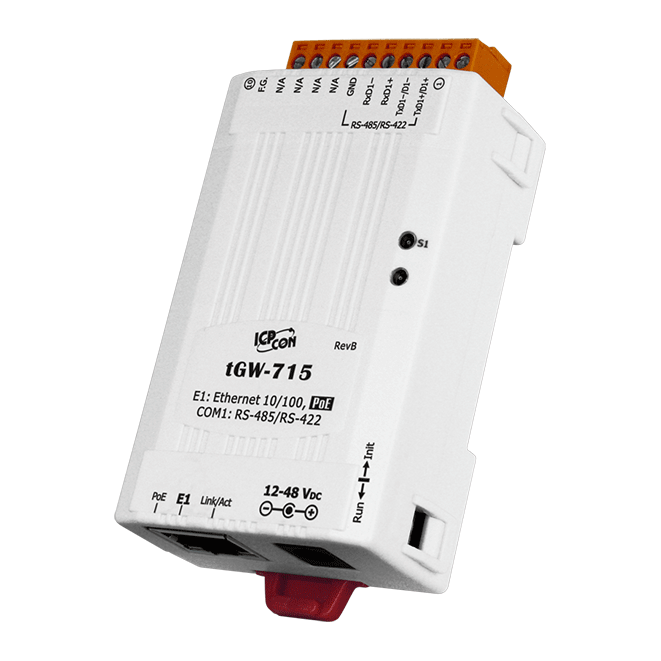

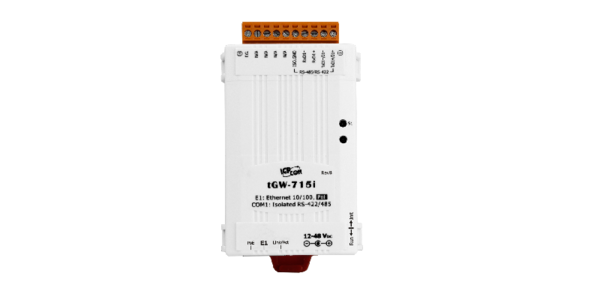

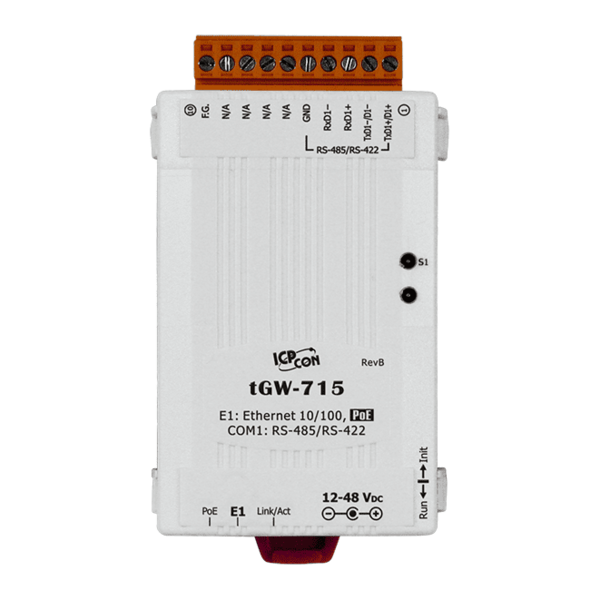

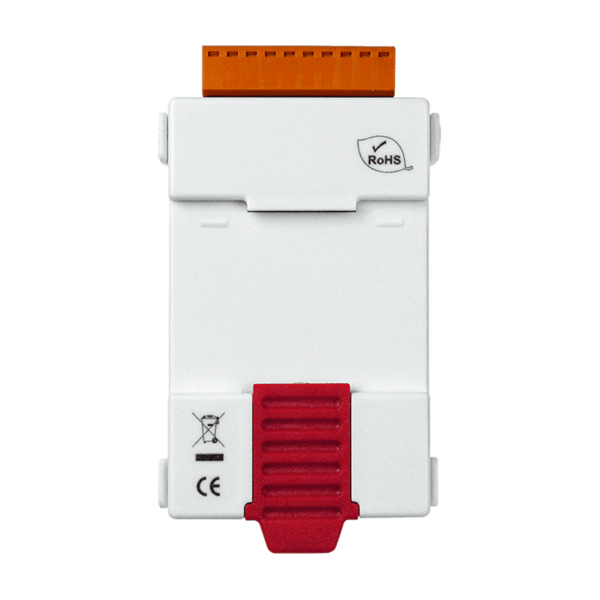

tGW-715/tGW-715i

제품명
tGW-715/tGW-715i
용도
초소형 Modbus/TCP to RTU/ASCII 게이트웨이
특성
with PoE, RS-422/485 포트 1개
제조사
ICPDAS(대만)

tGW-715/tGW-715i
초소형 Modbus/TCP to RTU/ASCII 게이트웨이
with PoE, RS-422/485 포트 1개





      https://www.icpdas.com/web/product/download/industrial_communication/uart/ethernet/tgw-700/document/manual/tGW-700_GW-2200_User_Manual_en.pdf      https://www.icpdas.com/en/download/index.php?model=tGW-715

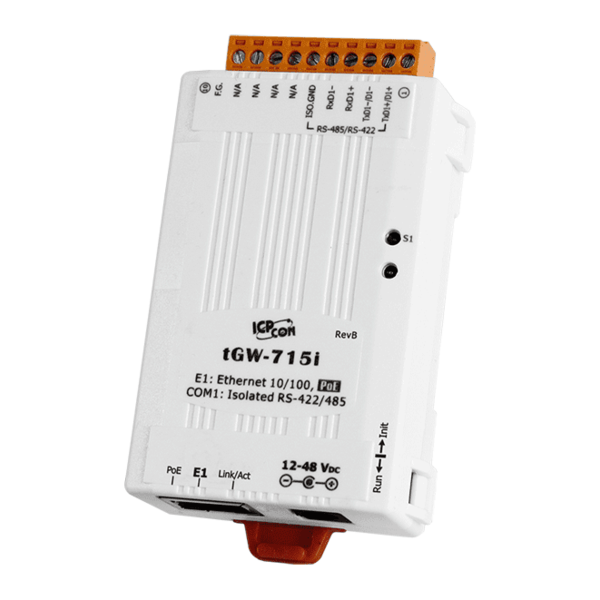

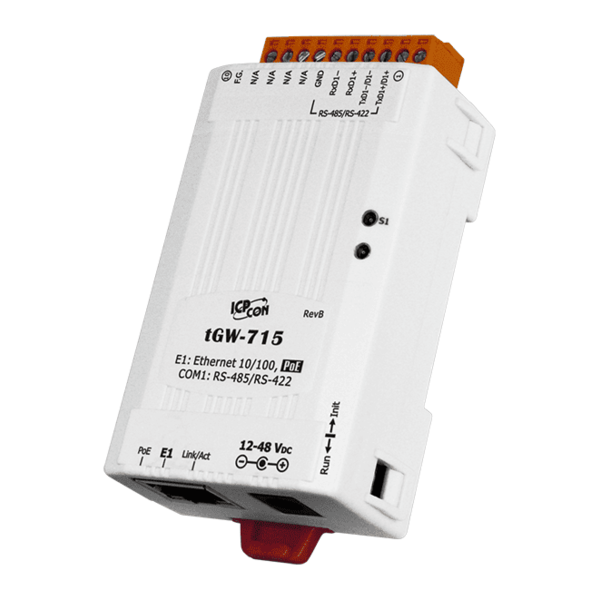

모델 : tGW-715 / tGW-715i





▪   Modbus TCP/UDP 마스터 및 슬레이브 지원
▪   Modbus RTU/ASCII 마스터 및 슬레이브 지원
▪   최대 시리얼 포트 당 TCP 연결 (마스터) : 32 개
▪   읽기 캐시(Read-cache)는 Modbus TCP/UDP 응답 속도 향상
▪   장치 검색을 위한 UDP 응답기 지원 (UDP 검색)
▪   고정 IP 또는 DHCP 네트워크 구성
▪   이더넷(BOOTP, TFTP)을 통한 손쉬운 펌웨어 업데이트
▪   소형 웹 서버로 구성(HTTP)
▪   네트워크 트래픽을 효율적으로 처리하는 32-bit MCU 포함

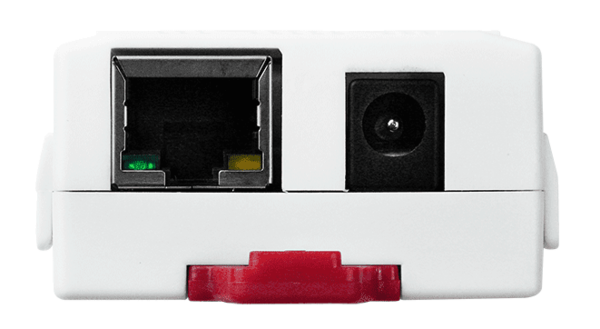

▪   10/100 Base-TX 이더넷, RJ-45 x 1 (자동 협상, 자동 MDI/MDIX, LED 표시기)
▪   중복 전원 입력 포함 : PoE (IEEE 802.3af, Class 1) 및 DC 잭
▪   자동 RS-485 방향 제어 가능
▪   i 버전의 경우 3000 VDC 절연 및 +/- 4kV ESD 보호
▪   쉬운 배선을 위한 male DB-9 또는 터미널 블록 커넥터
▪   소형 폼 팩터 및 저전력 소비
▪   RoHS 준수 및 할로겐 없음
▪   비용 효율적인 Modbus 게이트웨이





Modbus는 사실상 표준 산업 통신 프로토콜이되었으며 현재는 산업용 전자 장치를 연결하는 가장 보편적인 수단입니다. 예를들어 온도와 습도를 측정하고 결과를 컴퓨터와 통신하는 시스템에서 Modbus를 사용하면 동일한 RS-485 네트워크에 연결된 많은 장치 간에 통신을 할 수 있습니다. Modbus는 SCADA (감시 제어 및 데이터 수집; supervisory control and data acquisition)시스템에서 원격 터미널 장치(RTU ; remote terminal unit)와 감시 컴퓨터(supervisory computer)를 연결하는데 자주 사용됩니다.

tGW-700 Modbus TCP to RTU/ASCII 게이트웨이로써, Modbus/TCP 호스트가 이더넷 네트워크를 통해 시리얼 Modbus RTU/ASCII 장치와 통신 할 수 있도록 하고, 레거시 시리얼 통신 장치의 케이블 길이 제한을 제거합니다. 이 모듈을 사용하여 페어 연결 응용 프로그램(시리얼-브리지 또는 시리얼-터널 애플리케이션)을 만든, 다음 두 개의 시리얼 Modbus RTU/ASCII 장치간에 TCP/IP를 통해 데이터를 라우팅 할 수 있습니다. 이는 자체적으로 이더넷 기능이 없고 Modbus RTU/ASCII 프로토콜을 사용하는 메인 프레임 컴퓨터, 서버 또는 다른 시리얼 장치와 연결시 유용합니다.

펌웨어 버전 1.4.1에 포함 된 새로운 읽기 캐시 기능(new read-cache function)은 tGW-700 모듈의 메모리 버퍼에 이전 요청 및 응답을 저장하는 데 사용됩니다. 다른 HMI/SCADA 마스터 컨트롤러가 동일한 요청을 동일한 RTU 슬레이브 장치로 보내면 캐시 된 응답이 즉시 반환됩니다. 이 기능은 RS-485 bus 통신의 부하를 획기적으로 줄이고 TCP 응답 속도를 높이며 전체 시스템의 안정성을 향상시킵니다.

DHCP는 동시에 여러 컴퓨터 또는 장치에 IP 주소를 할당하여 발생하는 주소 충돌과 같은 수동 IP 주소 구성으로 인한 구성 오류를 최소화합니다. tGW-700 모듈은 DHCP 클라이언트 기능을 지원하므로 DHCP 서버에서 필요한 TCP/IP 구성 정보를 쉽게 얻을 수 있습니다. 또한 이 모듈에는 eSearch 유틸리티의 UDP 검색에 대한 응답으로 IP 주소 정보를 전송하는 UDP 응답기가 포함되어 있어 로컬 관리가 보다 효율적입니다.

tGW-700 모듈에는 강력한 32-bit MCU가 있어서 네트워크 트래픽을 효율적으로 처리 할 수 ​​있으며, 사용자가 모듈의 구성을 수정할 수 있도록 직관적인 웹 관리 인터페이스를 제공하는 내장 웹 서버(built-in web server)가 있어서 DHCP
/Static IP, gateway/mask 설정 및 시리얼 포트 설정을 할 수 있습니다.

이 모듈에는 CPU 워치 독 (하드웨어 기능용) 및 호스트 워치 독 (소프트웨어 기능용)을 포함한 이중 워치 독이 포함되어 있습니다.
CPU 워치독은 내장 된 펌웨어가 비정상적으로 작동하는 경우 CPU를 자동으로 재설정하며, 호스트 워치독은 사전에 정의 된 시간(시스템 시간 초과) 동안 모듈과 호스트(PC 또는 PLC)간에 통신이 없으면 자동으로 CPU를 재설정합니다. 듀얼 워치 독은 열악한 환경에서도 모듈이 지속적으로 작동하도록하는 중요한 기능입니다. 또한, tGW-700 시리즈 (i 버전 용)에는 3000VDC 절연 및 +/- 4kV ESD 보호 구성 요소가 추가되어 잠재적으로 손상되는 전하를 민감한 회로에서 멀리 돌려 모듈 및 장비를 갑작스럽고 순간적인 전류로부터 보호합니다.

tGW-700 모듈은 표준 카테고리 5 이더넷 케이블을 사용하여 NS-205PSE와 같은 PoE 스위치에서 전력을 공급받는 진정한 IEEE 802.3af 호환 (분류, 클래스 1)
PoE (Power over Ethernet) 기능을 제공합니다. 현장에 PoE 스위치가 없으면 모듈은 DC 어댑터의 전원 입력을 받을 수 있습니다. 많은 수의 모듈이 설치된 경우, 저전력 소비로 설계된 tGW-700 모듈을 사용하여 연료 및 전기 가격 상승으로 인한 숨겨진 비용을 줄여 줄 것 입니다. 에너지 효율적인 장비를 선택하여 소비되는 전력량을 줄이면 녹색 환경을 유지하는데 긍정적인 영향을 줄 수 있습니다.

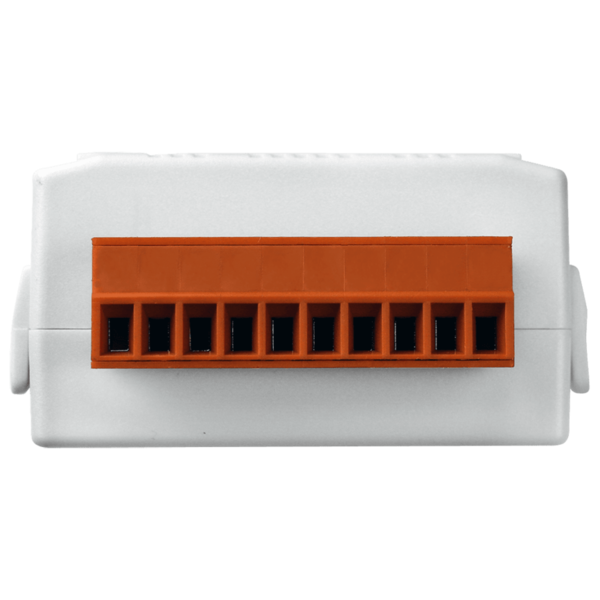

이 모듈에는 male DB-9 또는 탈착식 터미널 블록이 장착되어 있어 배선이 쉽습니다. 놀라운 소형 폼 팩터를 기반으로하는 tGW-700은 최대 공간 절약을 달성하여 기계에 직접 내장되어 있어도 어디서나 쉽게 설치할 수 있습니다. 또한 데이터를 송수신 할 때 자동 RS-485 방향 제어를 지원하여 RS-485 통신의 안정성을 향상시킵니다.







 모델명 tGW-712
tGW-712i
tGW-722
tGW-722i
tGW-732
tGW-732i
tGW-715
tGW-715i
tGW-725
tGW-725i
tGW-735
tGW-735i
tGW-718
tGW-718i
tGW-718i-D tGW-724
tGW-724i
tGW-734
tGW-734i
 시스템
 CPU 32-bit ARM
 통신 인터페이스
 Ethernet  10/100 Base-TX, 8-pin RJ-45 x 1, (Auto-negotiating, Auto-MDI/MDIX, LED indicator)
 PoE (IEEE 802.3af, Class 1)
 COM1 3-선
RS-232
3-선
RS-232
3-선
RS-232
2-선 RS-485
4-선 RS-422
2-선
RS-485
2-선
RS-485
3-선 RS-232 5-선 RS-232 2-선 RS-485 2-선 RS-485
2-선 RS-485
4-선 RS-422
 COM2 3-선
RS-232
3-선
RS-232
2-선
RS-485
2-선
RS-485
3-선 RS-232 3-선 RS-232
 COM3 3-선
RS-232
2-선
RS-485
3-선 RS-232
 Self-Tuner Yes, 자동으로 RS-485 방향 제어
RS-485 Bias Resistor Yes, 1 KΩ
Node 254 (최대)
 UART 16c550 or 호환가능
전원 절연(Isolation)  1000 VDC for only tGW-722i / 732i / 718i-D only
신호 절연(Isolation)  3000 VDC for only tGW-712i / 715i / 725i / 735i / 718i / 724i / 734i only
ESD 보호 +/-4 kV
 COM 포트 포맷
 전송 속도(Baud Rate) 최대 115200 bps
 Data Bit 5, 6, 7, 8
Parity None, Odd, Even, Mark, Space
Stop Bit 1, 2
 전원
전원 입력 PoE PoE: IEEE 802.3af, Class 1
DC Jack  +12 ~ 48 VDC
소비 전력  0.07 A @ 24 VDC
 기계
연결부 Male DB-9 x1 10-핀 탈착식 터미널 블록 x 1 Male DB-9 x1 10-핀 탈착식 터미널 블록 x 1
설치 DIN-Rail
케이스 플라스틱
 환경
작동 온도 -25 ~ +75 °C
보관 온도 -30 ~ +80 °C
습도 10 ~ 90% RH, non-condensing





▪  공장, 빌딩 및 홈 오토메이션
▪  원격 진단 및 관리
▪  태양광 모니터링





  Modbus TCP 마스터 to RTU/ASCII 게이트웨이




  Modbus TCP to RTU/ASCII 게이트웨이 (이중 포트)




  Modbus RTU/ASCII to TCP 게이트웨이 (쌍으로 연결)




  Pair 연결을 통한 가상 RS-485 bus 애플리게이션







tGW-700 시리즈 (Tiny Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and DC jack) : CA-002 케이블 1개 포함.
모델명 (Non-Isolated) 모델명 (Isolated) RS-232 RS-422 RS-485 COM1 COM2 COM3
tGW-712 CR tGW-712i CR
1
-
-
3-선 RS-232
-
-
tGW-722 CR tGW-722i CR
2
-
-
3-선 RS-232
3-선 RS-232
-
tGW-732 CR tGW-732i CR
3
-
-
3-선 RS-232
3-선 RS-232
3-선 RS-232
tGW-715 CR tGW-715i CR
-
1
2-선 RS-485
4-선 RS-422
-
-
tGW-725 CR tGW-725i CR
-
-
2
2-선 RS-485
2-선 RS-485
-
tGW-735 CR tGW-735i CR
-
-
3
2-선 RS-485
2-선 RS-485
2-선 RS-485
tGW-718 CR tGW-718i CR
1
3-선 RS-232
-
-
2-선 RS-485
4-선 RS-422
- tGW-718i-D CR
1
5-선 RS-232
-
-
2-선 RS-485
4-선 RS-422
tGW-724 CR tGW-724i CR
1
-
1
2-선 RS-485
5-선 RS-232
-
tGW-734 CR tGW-734i CR
2
-
1
2-선 RS-485
3-선 RS-232
3-선 RS-232







모델명 (Non-Isolated)
tGW-712 CR 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 1 RS-232 포트 (RoHS)
tGW-722 CR 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 2 RS-232 포트 (RoHS)
tGW-732 CR 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 3 RS-232 포트 (RoHS)
tGW-715 CR 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 1 RS-422/485 포트 (RoHS)
tGW-725 CR 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 2 RS-485 포트 (RoHS)
tGW-735 CR 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 3 RS-485 포트 (RoHS)
tGW-718 CR 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 1 RS-232/422/485 포트 (RoHS)
tGW-724 CR 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE, 1 RS-232 and 1 485 포트 (RoHS)
tGW-734 CR 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE, 2 RS-232 and 1 485 포트 (RoHS)
CA-002 케이블 1개 포함.
모델명 (Isolated)
tGW-712i CR ~ NEW ~ 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 1 Isolated RS-232 포트 (RoHS)
tGW-722i CR ~ NEW ~ 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE, Power Isolation and 2 RS-232 포트 (RoHS)
tGW-732i CR ~ NEW ~ 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE, Power Isolation and 3 RS-232 포트 (RoHS)
tGW-715i CR 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 1 Isolated RS-422/485 포트 (RoHS)
tGW-725i CR ~ NEW ~ 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 2 Isolated RS-485 포트 (RoHS)
tGW-735i CR ~ NEW ~ 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 3 Isolated RS-485 포트 (RoHS)
tGW-718i CR ~ NEW ~ 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 1 Isolated RS-232/422/485 포트 (10-핀 터미널 블록, RoHS)
tGW-718i-D CR ~ NEW ~ 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE, Power Isolation and 1 RS-232/422/485 포트 (Male DB-9, RoHS)
tGW-724i CR ~ NEW ~ 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE, 1 Isolated RS-232 and 1 Isolated 485 포트 (RoHS)
tGW-734i CR ~ NEW ~ 초소형 Modbus/TCP to RTU/ASCII 게이트웨이 with PoE and 2 Isolated RS-232 and 1 Isolated 485 포트 (RoHS)
CA-002 케이블 1개 포함.
