tGW-700 시리즈
초소형 Modbus/TCP to RTU/ASCII 게이트웨이
with PoE, Isolated 전원 입력, RS-485 포트 3개 |
|
|
|

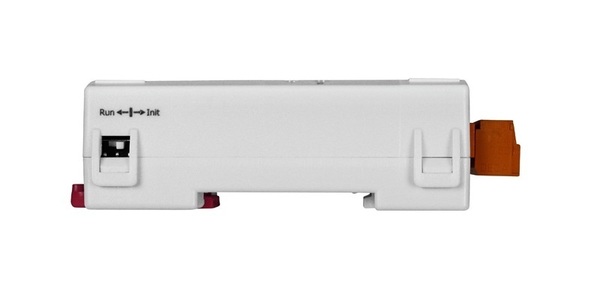

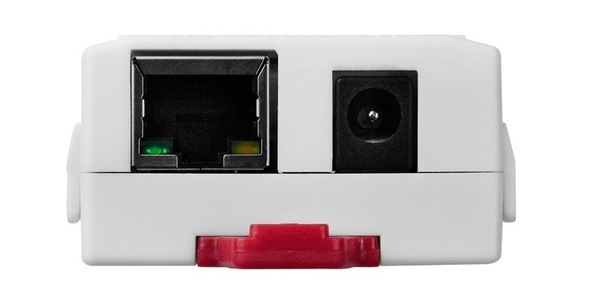

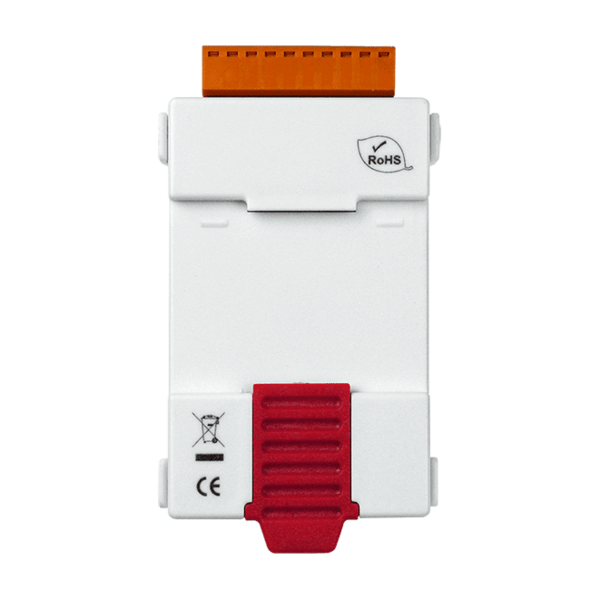

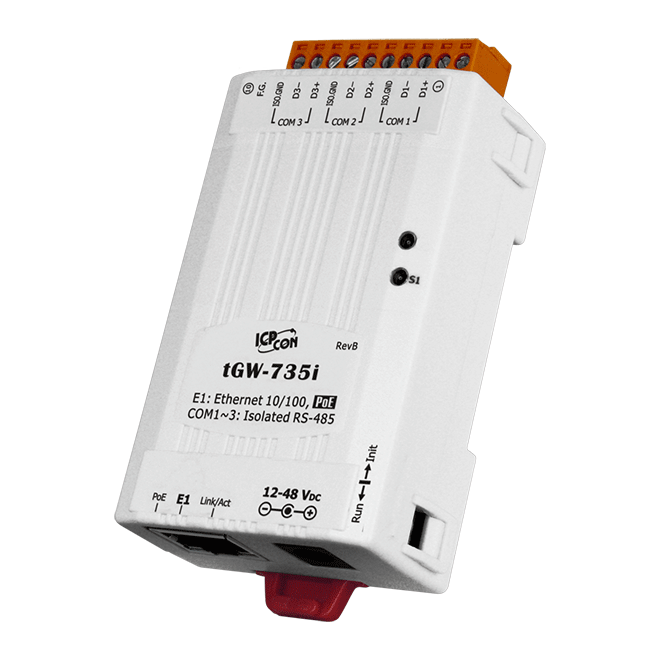

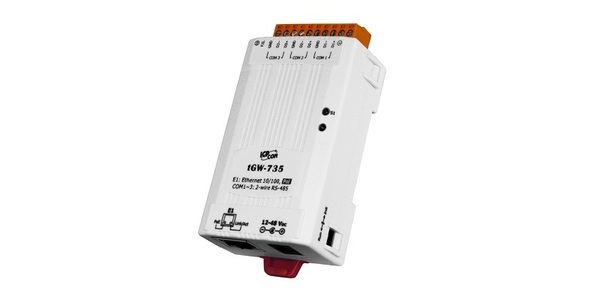

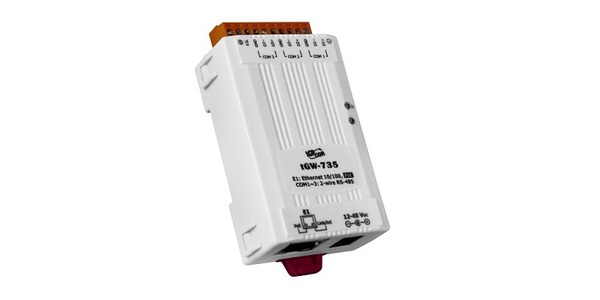

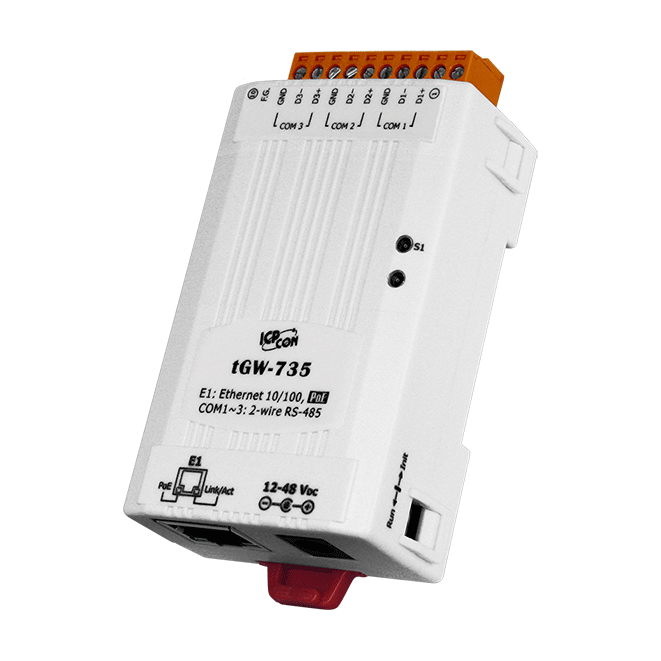

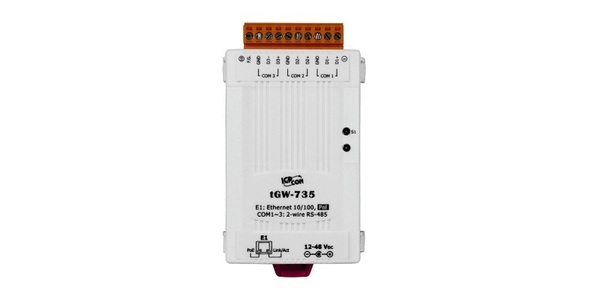

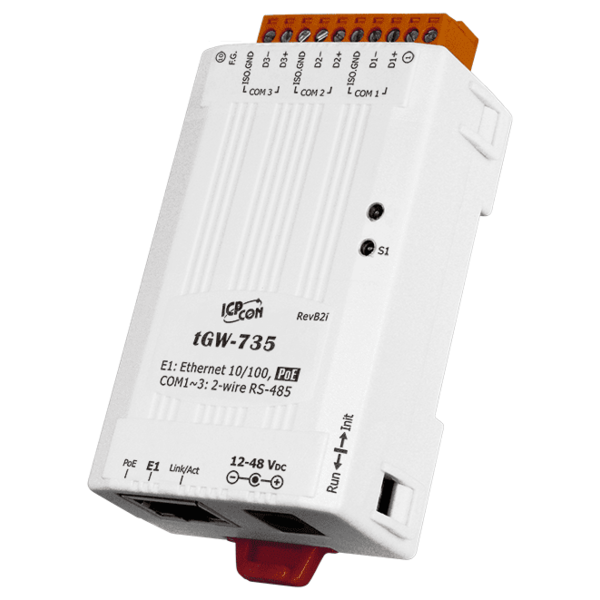

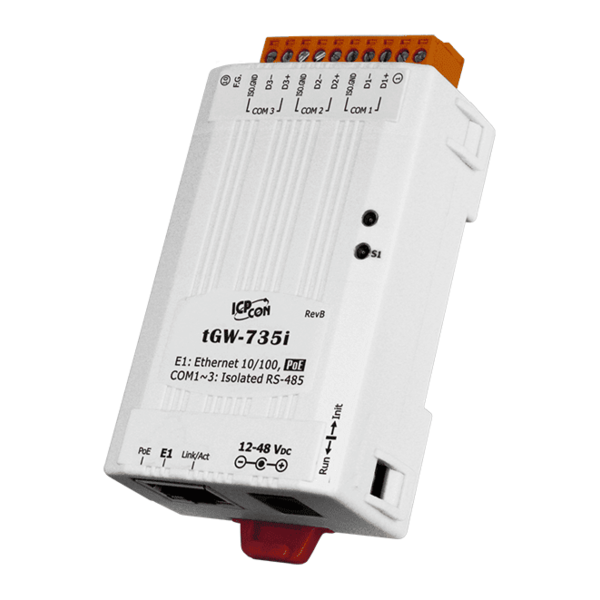

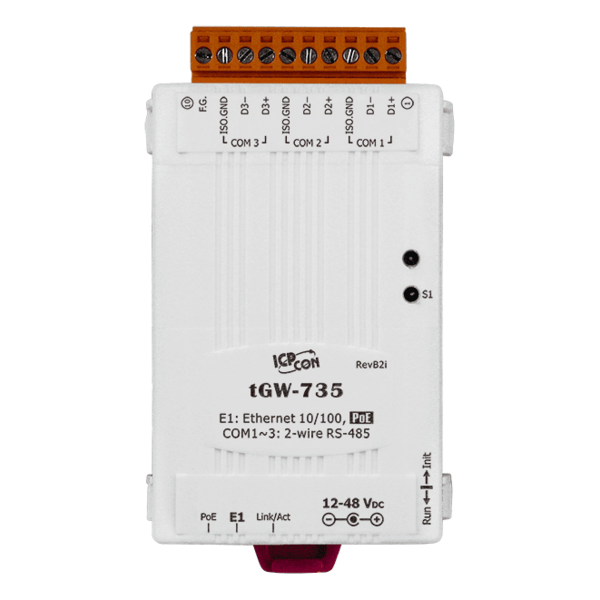

모델 : tGW-735 / tGW-735i |
- Modbus TCP / UDP 마스터 및 슬레이브 지원
- Modbus RTU / ASCII 마스터 및 슬레이브 지원
- 맥스. 직렬 포트 당 TCP 연결 (마스터) : 32 (tGW-71x), 16 (tGW-72x) 또는 10 (tGW-73x)
- 읽기 캐시로보다 빠른 Modbus TCP / UDP 응답 보장
- 장치 검색을위한 UDP 응답자 지원 (UDP 검색)
- 고정 IP 또는 DHCP 네트워크 구성
- 이더넷 (BOOTP, TFTP)을 통한 간편한 펌웨어 업데이트
- 구성을위한 초소형 웹 서버 (HTTP)
- 네트워크 트래픽을 효율적으로 처리하는 32 비트 MCU 포함

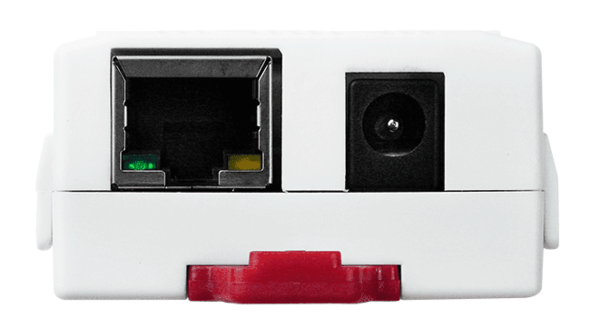

- 10/100 Base-TX 이더넷, RJ-45 x 1 (자동 협상, 자동 MDI / MDIX, LED 표시 등)
- 리던던트 전원 입력 단자 : PoE (IEEE 802.3af, Class 1) 및 DC 잭
- 자동 RS-485 방향 제어 가능
- i 버전 용 3000 V DC 절연 및 +/- 4 kV ESD 보호
- 쉬운 배선을위한 DB-9 또는 단자대 커넥터
- 초소형 폼 팩터 및 저전력 소모
- RoHS 준수 및 할로겐 없음
- 비용 효율적인 Modbus 게이트웨이
Modbus는 사실상의 표준 산업용 통신 프로토콜이되었으며 현재 산업용 전자 장치를 연결하는 가장 보편적 인 수단입니다. Modbus는 온도 및 습도를 측정하고 그 결과를 컴퓨터와 통신하는 시스템과 같이 동일한 RS-485 네트워크에 연결된 많은 장치 들간의 통신을 허용합니다. Modbus는 감시 제어 및 데이터 수집 (SCADA) 시스템의 원격 터미널 장치 (RTU)와 감시 컴퓨터를 연결하는 데 자주 사용됩니다.
tGW-700은 Modbus / TCP 호스트와 Modbus / TCP 호스트가 이더넷 네트워크를 통해 직렬 Modbus RTU / ASCII 장치와 통신 할 수있게 해주는 Modbus TCP 대 RTU / ASCII 게이트웨이이며 레거시 직렬 통신 장치의 케이블 길이 제한을 없애줍니다. 이 모듈을 사용하여 직렬 연결 응용 프로그램 (직렬 브리지 또는 직렬 터널 응용 프로그램은 물론)을 만들 수 있으며 두 개의 직렬 Modbus RTU / ASCII 장치간에 TCP / IP를 통해 데이터를 라우팅 할 수 있습니다.이 장치는 메인 프레임 컴퓨터, 서버 또는 Modbus RTU / ASCII 프로토콜을 사용하는 다른 직렬 장치이며 이더넷 기능을 가지고 있지 않습니다.
펌웨어 버전 1.4.1에 포함 된 새로운 read-cache 기능은 이전 요청과 응답을 tGW-700 모듈의 메모리 버퍼에 저장하는 데 사용됩니다. 다른 HMI / SCADA 마스터 컨트롤러가 동일한 RTU 슬레이브 장치로 동일한 요청을 보내면 캐시 된 응답이 즉시 반환됩니다. 이 기능은 RS-485 버스 통신의로드를 크게 줄이고 더 빠른 TCP 응답을 보장하며 전체 시스템의 안정성을 향상시킵니다.
DHCP는 둘 이상의 컴퓨터 또는 장치에 IP 주소를 동시에 할당함으로써 발생하는 주소 충돌과 같은 수동 IP 주소 구성으로 인한 구성 오류를 최소화합니다. tGW-700 모듈은 DHCP 클라이언트 기능을 지원하므로 DHCP 서버에서 필요한 TCP / IP 구성 정보를 쉽게 얻을 수 있습니다. 이 모듈에는 eSearch 유틸리티의 UDP 검색에 대한 응답으로 IP 주소 정보를 전송하는 UDP 응답기도 포함되어있어 로컬 관리가보다 효율적입니다.
tGW-700 모듈은 강력한 32 비트 MCU를 통해 네트워크 트래픽을 효율적으로 처리 할 수 있으며, 사용자가 DHCP를 비롯한 모듈 구성을 수정할 수있는 직관적 인 웹 관리 인터페이스를 제공하는 내장 웹 서버를 갖추고 있습니다 / 정적 IP, 게이트웨이 / 마스크 설정 및 직렬 포트 설정.
이 모듈에는 CPU 워치 독 (하드웨어 기능 용) 및 호스트 워치 독 (소프트웨어 기능 용)을 포함하여 이중 워치 독이 포함됩니다. CPU 워치 독은 내장 펌웨어가 비정상적으로 작동하면 CPU를 자동으로 재설정하고 미리 정의 된 시간 동안 시스템과 호스트 (PC 또는 PLC)간에 통신이 없으면 호스트 워치 독이 CPU를 자동으로 재설정합니다 (시스템 시간 초과 ). 듀얼 워치 독은 가혹한 환경에서도 모듈이 지속적으로 작동하도록하는 중요한 기능입니다. 또한 tGW-700 시리즈 (i 버전 용)에는 3000 V DC 절연 및 +/- 4 kV ESD 보호 구성 요소가 추가되어 모듈 및 장비를 갑작스러운 일시적인 전기로부터 보호하기 위해 민감한 회로로부터 잠재적으로 손상되는 전하를 멀리합니다. 흐름.
tGW-700 모듈은 표준 카테고리 5 이더넷 케이블을 사용하여 NS-205PSE와 같은 PoE 스위치로부터 전원을 수신하는 진정한 IEEE 802.3af 호환 (분류, 클래스 1) PoE (Power over Ethernet) 기능을 제공합니다. 현장에서 PoE 스위치가 없으면 모듈은 DC 어댑터로부터 전원 입력을받습니다. tGW-700 모듈은 초 저전력 소비를 위해 설계되었으므로 특히 모듈 수가 많은 경우 숨겨진 비용을 연료 및 전기 가격의 상승으로 줄입니다. 에너지 효율적인 장비를 선택함으로써 소비되는 전기량을 줄이면 녹색 환경을 유지하는 데 긍정적 인 영향을 미칠 수 있습니다.
이 모듈에는 남성 DB-9 또는 착탈식 단자 블록 커넥터가있어 배선이 쉽습니다. 놀랍도록 작은 폼 팩터를 기반으로하는 tGW-700은 공간을 최대한 절약 할 수 있으므로 어디서나 쉽게 설치할 수 있으며 심지어 기계에 직접 내장 할 수도 있습니다. 또한 데이터를 송수신 할 때 자동 RS-485 방향 제어를 지원하여 RS-485 통신의 안정성을 향상시킵니다.
- 공장, 건축 및 가정 자동화
- 원격 진단 및 관리
- 태양 광 모니터링
|
모델 |
tGW-712
tGW-712i |
tGW-722
tGW-722i |
tGW-732
tGW-732i |
tGW-715
tGW-715i |
tGW-725
tGW-725i |
tGW-735
tGW-735i |
tGW-718
tGW-718i |
tGW-718i-D |
tGW-724
tGW-724i |
tGW-734
tGW-734i |
체계 |
CPU |
32 비트 ARM |
통신 인터페이스 |
이더넷 |
10/100 Base-TX, 8 핀 RJ-45 x 1 (자동 협상, 자동 MDI / MDIX, LED 표시 등)
PoE (IEEE 802.3af, Class 1) |
COM1 |
3- 와이어
RS-232 |
3- 와이어
RS-232 |
3- 와이어
RS-232 |
2 선식 RS-485
4 선식 RS-422 |
2 선식
RS-485 |
2 선식
RS-485 |
3- 와이어 RS-232 |
5 선식 RS-232 |
2 선식 RS-485 |
2 선식
RS-485 |
2 선식 RS-485
4 선식 RS-422
|
COM2 |
- |
3- 와이어
RS-232 |
3- 와이어
RS-232 |
- |
2 선식
RS-485 |
2 선식
RS-485 |
-
|
3- 와이어
RS-232 |
3- 와이어
RS-232 |
COM3 |
- |
- |
3- 와이어
RS-232 |
- |
- |
2 선식
RS-485 |
-
|
- |
3- 와이어
RS-232 |
셀프 튜너 |
- |
예, 자동 RS-485 방향 제어 |
RS-485 |
바이어스 저항기 |
- |
예, 1 KΩ |
마디 |
- |
254 (최대) |
UART |
16c550 또는 호환 |
전원 절연 |
tGW-722i / 732i / 718i-D 전용 1000 V DC |
신호 절연 |
tGW-712i / 715i / 725i / 735i / 718i / 724i / 734i 전용 3000 V DC |
ESD 보호 |
+/- 4 kV |
COM 포트 형식 |
전송 속도 |
최대 115200 bps |
데이터 비트 |
5, 6, 7, 8 |
둥가 |
없음, 홀수, 짝수, 마크, 스페이스 |
정지 비트 |
1, 2 |
힘 |
전원 입력 |
PoE |
PoE : IEEE 802.3af, 클래스 1 |
DC 잭 |
+12 ~ 48 V DC |
전력 소비 |
0.07A @ 24V DC |
기구 |
커넥터 |
남자 DB-9 x1 |

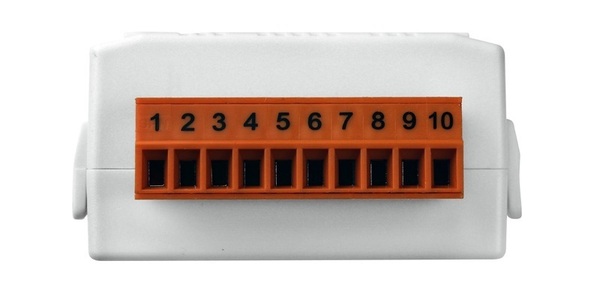

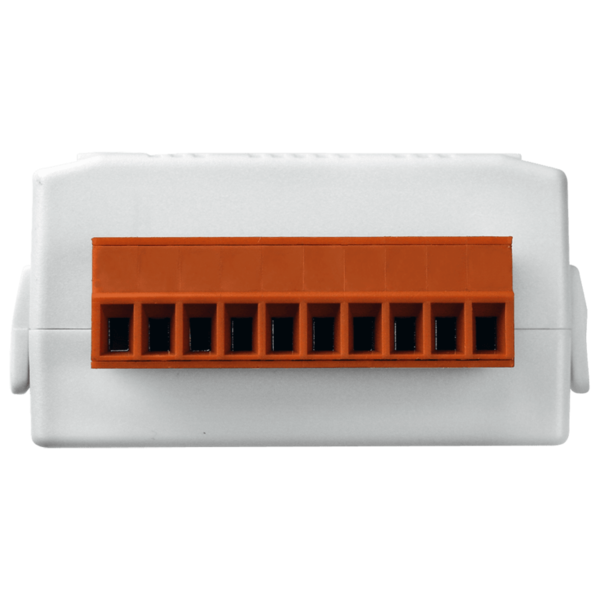

10 핀 탈착식 단자대 x 1 |
남자 DB-9 x1 |
10 핀 탈착식 단자대 x 1 |
설치 |
DIN- 레일 |
케이스 |
플라스틱 |
환경 |
작동 온도 |
-25 ~ +75 ° C |
보관 온도 |
-30 ~ + 80 ° C |
습기 |
10 ~ 90 % RH, 비 응축 |
|
|
|
tGW-700 시리즈 (PoE 및 DC 잭이있는 Tiny Modbus / RTU / ASCII 게이트웨이) : 하나의 CA-002 케이블을 포함합니다. |
모델 (비 절연) |
모델 (격리 됨) |
RS-232 |
RS-422 |
RS-485 |
COM1 |
COM2 |
COM3 |
tGW-712 CR |
tGW-712i CR |
1
|
-
|
-
|
3- 와이어 RS-232
|
-
|
-
|
tGW-722 CR |
tGW-722i CR |
2
|
-
|
-
|
3- 와이어 RS-232
|
3- 와이어 RS-232
|
-
|
tGW-732 CR |
tGW-732i CR |
삼
|
-
|
-
|
3- 와이어 RS-232
|
3- 와이어 RS-232
|
3- 와이어 RS-232
|
tGW-715 CR |
tGW-715i CR |
-
|
1
|
2 선식 RS-485
4 선식 RS-422
|
-
|
-
|
tGW-725 CR |
tGW-725i CR |
-
|
-
|
2
|
2 선식 RS-485
|
2 선식 RS-485
|
-
|
tGW-735 CR |
tGW-735i CR |
-
|
-
|
삼
|
2 선식 RS-485
|
2 선식 RS-485
|
2 선식 RS-485
|
tGW-718 CR |
tGW-718i CR |
1
|
3- 와이어 RS-232
|
-
|
-
|
2 선식 RS-485
4 선식 RS-422
|
- |
tGW-718i-D CR |
1
|
5 선식 RS-232
|
-
|
-
|
2 선식 RS-485
4 선식 RS-422
|
tGW-724 CR |
tGW-724i CR |
1
|
-
|
1
|
2 선식 RS-485
|
5 선식 RS-232
|
-
|
tGW-734 CR |
tGW-734i CR |
2
|
-
|
1
|
2 선식 RS-485
|
3- 와이어 RS-232
|
3- 와이어 RS-232
|
|
|
|
모델 (비 절연) |
tGW-712 CR |
PoE와 1 개의 RS-232 포트가있는 RTU / ASCII 게이트웨이에 대한 초소형 Modbus / TCP (RoHS) |
tGW-722 CR |
PoE 및 2 개의 RS-232 포트가있는 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (RoHS) |
tGW-732 CR |
PoE 및 3 개의 RS-232 포트가있는 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (RoHS) |
tGW-715 CR |
PoE 및 1 개의 RS-422 / 485 포트가있는 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (RoHS) |
tGW-725 CR |
PoE 및 2 개의 RS-485 포트가있는 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (RoHS) |
tGW-735 CR |
PoE 및 3 개의 RS-485 포트가있는 RTU / ASCII 게이트웨이에 대한 초소형 Modbus / TCP (RoHS) |
tGW-718 CR |
PoE 및 1 개의 RS-232 / 422 / 485 포트가있는 RTU / ASCII 게이트웨이에 대한 초소형 Modbus / TCP (RoHS) |
tGW-724 CR |
PoE, 1 RS-232 및 1 485 포트가있는 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (RoHS) |
tGW-734 CR |
PoE, 2 개의 RS-232 및 1 485 포트가있는 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (RoHS) |
하나의 CA-002 케이블이 포함됩니다. |
모델 (격리 됨) |
tGW-712i CR ~ NEW ~ |
PoE 및 절연 RS-232 포트 1 개가 장착 된 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (RoHS) |
tGW-722i CR ~ NEW ~ |
PoE, 전원 절연 및 RS-232 포트 2 개가있는 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (RoHS) |
tGW-732i CR ~ NEW ~ |
PoE, 전원 절연 및 RS-232 포트 3 개가 장착 된 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (RoHS) |
tGW-715i CR |
PoE 및 절연 RS-422 / 485 포트가있는 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (RoHS) |
tGW-725i CR ~ NEW ~ |
PoE 및 2 개의 절연 RS-485 포트가있는 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (RoHS) |
tGW-735i CR ~ NEW ~ |
PoE 및 3 개의 절연 RS-485 포트가있는 소형 Modbus / TCP / RTU / ASCII 게이트웨이 (RoHS) |
tGW-718i CR ~ NEW ~ |
PoE 및 절연 RS-232 / 422 / 485 포트가있는 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (10 핀 단자 블록, RoHS) |
tGW-718i-D CR ~ 곧 판매 예정 ~ |
PoE, 전원 절연 및 RS-232 / 422 / 485 포트 1 개가 장착 된 소형 Modbus / TCP - RTU / ASCII 게이트웨이 (Male DB-9, RoHS) |
tGW-724i CR ~ NEW ~ |
PoE가있는 소형 Modbus / TCP / RTU / ASCII 게이트웨이, 절연 RS-232 1 개 및 절연 485 포트 1 개 (RoHS) |
tGW-734i CR ~ NEW ~ |
PoE 및 2 개의 절연 RS-232 및 1 절연 485 포트가있는 RTU / ASCII 게이트웨이에 대한 소형 Modbus / TCP (RoHS) |
하나의 CA-002 케이블이 포함됩니다. |
|
참고 : 코팅 버전은 -40 ~ + 75 ° C 작동 온도를 지원하므로 자세한 내용을 문의하십시오. |
|
CA-002 |
DC 커넥터 - 2 선 전원 케이블, 0.3M |
CA-PC09F |
플라스틱 커버가있는 DB-9 암 커넥터 |
CA-0910N |
DB-9 암 - 암 3 선 널 모뎀 케이블, 1M |
CA-0915 |
DB-9 암 DB-9 케이블, 1.5m |
CA-0910F |
DB-9 암 DB-9 케이블, 1.0 m |
CA-0909 |
DB DB-9에서 DB DB-9 커넥터 (tDS-712 / tGW-712 용) |
NS-205A CR |
전원 입력이 + 12 V DC ~ +56 V DC 인 비 관리 형 5 포트 산업용 이더넷 스위치 (RoHS) |
NS-205PSE CR |
4 개의 PoE 포트와 1 개의 RJ-45 업 링크가있는 관리되지 않는 이더넷 스위치 (RoHS) |
FRA05-S12-SU |
12 V / 0.58 A (최대) 전원 공급 장치. |
|
