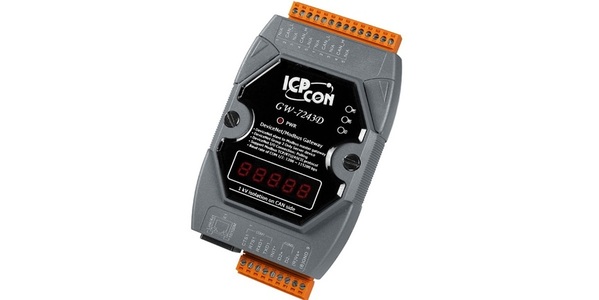

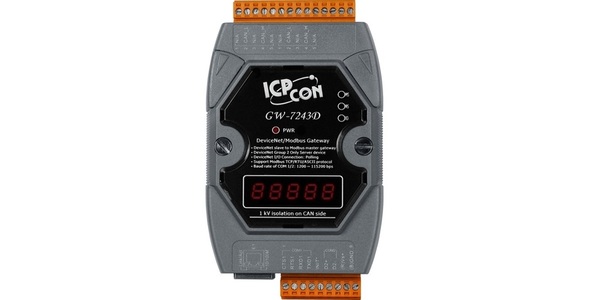

GW-7243D
- 제품명
- GW-7243D
- 용도
- DeviceNet 게이트웨이
- 특성
- DeviceNet Slave/Modbus Master 게이트웨이
- 제조사
- ICPDAS(대만)
 |
|
|||||||||||
GW-7243D는 DeviceNet 슬레이브 및 Modbus 마스터 기능을 제공하며 DeviceNet 마스터가 Modbus 슬레이브 장치에 액세스 할 수있게합니다. DeviceNet 네트워크에서이 모듈은 그룹 2 전용 서버 장치로 작동하고 DeviceNet 마스터와의 연결을 구축하기를 기다립니다. Modbus 네트워크에서 GW-7243D는 마스터 디바이스이며 주기적으로 Modbus 슬레이브 장치에 액세스하기위한 명령을 전송합니다. GW-7243D의 Modbus TCP 클라이언트와 Modbus RTU / ASCII 마스터 인터페이스는 동시에 작동 할 수 있습니다. 이 기능은 사용자가 이더넷, RS-232 또는 RS-485 통신 인터페이스를 제공하더라도 DeviceNet 네트워크에 다른 종류의 Modbus 슬레이브 장치를 함께 통합 할 수 있음을 의미합니다. GW-7243D의 사용을 단순화하기 위해 구성 및 EDS 파일 제작을위한 GW-7243D 유틸리티 도구가 제공됩니다.
- 생산 셀은 CPU를 구축하고 테스트합니다.
- 맥주 양조장
- 식품 포장용 장비
- 유리 섬유 꼬기 기계
- 스폰지 생산 공장
- 스폰지 생산 공장
- 오버 헤드 스토리지 빈 생산
- 포켓 빵 제과점
- 식탁 생산
- HVAC 모듈 생산
- 트롤러 자동화 시스템
- LCD 제조 공장
- 롤링 강철 문 생산
- 보틀 링 라인
- 긴밀한 제조
DeviceNet 기능
-
DeviceNet 사양 볼륨 I / II, 릴리스 2.0 준수
-
"그룹 2 전용 서버"DeviceNet 가입자
-
CAN의 온라인 변경 전송 속도 및 MAC ID
-
MS.NS 및 IO Led 표시기
-
오프라인 연결 설정 및 장치 종료 메시지 지원
-
명시 적 및 I / O 길이 : 최대 240 바이트
-
지원되는 연결 :
- 하나의 "명시 적 연결"
- 하나의 "Polled Command / Response"연결
Modbus RTU 기능
-
사용자는 각 COM 포트에 대해 Modbus RTU / ASCII 프로토콜을 선택할 수 있습니다.
-
각 COM 포트에 대한 최대 10 개의 Modbus RTU / ASCII 명령 지원
-
Modbus 기능 코드 지원 : 0x01,0x02,0x03,0x04,0x05,0x06,0x0F 및 0x10
-
지원 통신 속도 : 1200,2400,4800,9600,19200,38400,57600 및 115200 bps
-
데이터 비트 : 7 또는 8 비트
-
패리티 비트 : 없음, 짝수 또는 홀수
-
정지 비트 : 1 또는 2 비트
-
Modbus RTU / ASCII 명령을위한 최대 1920 채널 DI / O 지원
-
Modbus RTU / ASCII 명령을위한 최대 120 채널 AI / O 지원
-
최대 2048 개의 채널 DI, 2048 개의 채널 DO, 1024 개의 채널 AI 및 1024 개의 채널 AO 각 COM 포트
Modbus TCP 기능
-
최대 4 개의 Modbus TCP 장치 지원
-
각 Modbus TCP 장치에 대한 최대 5 개의 Modbus TCP 명령 지원
-
Modbus 기능 코드 지원 : 0x01,0x02,0x03,0x04,0x05,0x06,0x0F 및 0x10
-
Modbus TCP 명령을위한 최대 1920 개의 채널 DI / O 지원
-
Modbus TCP 명령을위한 최대 120 채널 AI / O 지원
-
최대 2048 채널 DI, 2048 채널 DO, 1024 채널 AI 및 1024 채널 AO (각 Modbus TCP 장치 용)
GW-7243D 유틸리티는 사용자가 장치를 구성하는 데 도움을 주며 다음과 같은 기능을 가지고 있습니다 :
-
지원 모듈 IP / Gateway / Mask 설정
-
DeviceNet 노드 ID, 보드 율 설정 지원
-
Com 포트 통신 설정 지원
-
Modbus TCP / RTU / ASCII 프로토콜 통신 매개 변수 설정 지원
-
DeviceNet 폴링 I / O 연결 경로 설정 지원
-
Modbus TCP / RTU / ASCII 프로토콜 통신 매개 변수 표시
-
DeviceNet 응용 프로그램 개체 구성 표시
-
설정 후 다이나믹 프로덕션 EDS 파일
GW-7243D 사용법에 대한 간단한 단계는 다음과 같습니다 :
|
암호
|
이름
|
기술
|
|
01 (0x01)
|
코일 상태 읽기
|
슬레이브에서 이산 출력의 ON / OFF 상태를 읽는다.
|
|
02 (0x02)
|
입력 상태 읽기
|
슬레이브에서 이산 입력의 ON / OFF 상태를 읽는다.
|
|
03 (0x03)
|
읽기 유지 레지스터
|
슬레이브에서 레지스터를 보유하는 바이너리 내용 읽기
|
|
04 (0x04)
|
입력 레지스터 읽기
|
슬레이브에있는 입력 레지스터의 이진 내용 읽기
|
|
05 (0x05)
|
Singal Coil 작성
|
단일 코일을 ON 또는 OFF로 설정합니다.
|
|
06 (0x06)
|
단일 레지스터 쓰기
|
단일 보유 레지스터에 값 사전 설정
|
|
15 (0x0F)
|
강제 다중 코일
|
일련의 코일에있는 각 코일을 ON 또는 OFF로 강제합니다.
|
|
16 (0x10)
|
프리셋 다중 레지스터
|
값을 레지스터의 순서로 프리셋
|
|
하드웨어
|
|
|
EEPROM
|
16 KB; 데이터 보존 기간 : 40 년; 1,000,000 개의 지우기 / 쓰기 사이클
|
|
지키는 개
|
워치 독 IC
|
|
CAN 인터페이스
|
|
|
제어 장치
|
NXP SJA1000T (16 MHz 클록 포함)
|
|
송수신기
|
NXP 82C250
|
|
커넥터
|
5 핀 나사 고정 터미널 블록 (CAN_L, CAN_H, 기타 N / A)
|
|
격리
|
DC- DC 는 1000 V DC , 사진 - 커플은 2500 Vrms
|
|
실험 계획안
|
DeviceNet 볼륨 I ver2.0, 볼륨 II ver2.0
|
|
UART 인터페이스
|
|
|
COM 1
|
RS-232
|
|
COM 1 커넥터
|
5 핀 나사 고정 터미널 블록 (TxD, RxD, RTS, CTS, GND)
|
|
COM 2
|
RS-485 (내부자가 터너)
|
|
COM 2 커넥터
|
2 핀 나사 고정 터미널 블록 (DATA +, DATA-)
|
|
실험 계획안
|
Modbus ASCII / Modbus RTU
|
|
이더넷 인터페이스
|
|
|
제어 장치
|
10 / 100Base-TX 이더넷 컨트롤러 (자동 협상, Auto_MDIX)
|
|
커넥터
|
LED 표시기가있는 RJ-45
|
|
실험 계획안
|
Modbus TCP
|
|
힘
|
|
|
전원 공급 장치
|
무제한 +10 ~ +30 V DC
|
|
보호
|
전원 역 극성 보호, 과전압 절전 보호
|
|
전력 소비
|
2.5 W
|
|
기구
|
|
|
치수
|
72mm x 122mm x 33mm (가로 x 세로 x 높이)
|
|
환경
|
|
|
작동 온도.
|
-25 ~ 75 ℃
|
|
보관 온도
|
-30 ~ 80 ℃
|
|
습기
|
10 ~ 90 % RH, 비 응축
|
|
GW-7243D-G CR
|
DeviceNet 슬레이브 / Modbus 마스터 게이트웨이 (RoHS) |
