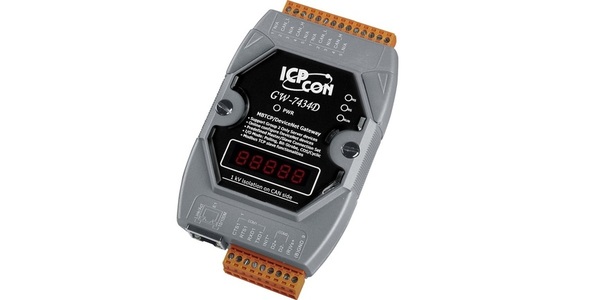

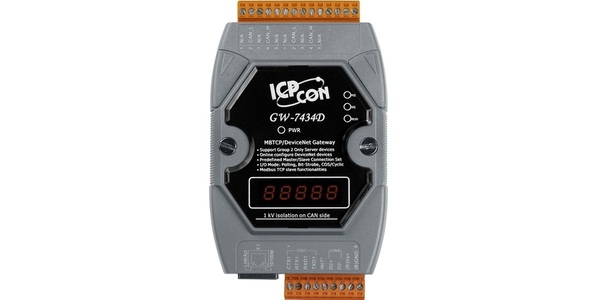

GW-7434D는 DeviceNet 프로토콜과 Modbus TCP 프로토콜 간의 통신 프로토콜 변환을 제공하는 경제적 인 솔루션입니다. 이 모듈은 기존 DeviceNet 네트워크를 이더넷 기반 PLC, HMI 또는 SCADA에 연결하여 제어 또는 모니터링 시스템을 설정하는 문제를 해결합니다. GW-7243D와 달리 GW-7434D는 사전 정의 된 마스터 연결 설정 기능과 그룹 2 전용 서버 기능을 DeviceNet 마스터로 제공하며 DeviceNet 슬레이브에 자동 및 주기적으로 액세스 할 수 있습니다. PLC, HMI 또는 SCADA가 DeviceNet 슬레이브에 액세스하고 GW-7434D의 RS-232 또는 RS-485 포트에 연결된 Modbus 슬레이브 또는 COM 기반 장치와 동시에 통신하려는 경우 GW-7434D는 Modbus TCP 서버 또는 VxComm 서버를 사용하여 해당 장치와 데이터를 교환하십시오.
다음 DeviceNet 슬레이브와 통신했습니다.
GW-7434D는 DeviceNet과 Modbus / TCP 네트워크간에 공유되는 데이터를위한 중앙 집중식 데이터 저장 장치 "내부 메모리"를 제공합니다. 데이터는 하나의 네트워크 인터페이스에 의해 "내부 메모리"에 배치되므로 다른 네트워크 인터페이스를 통해 데이터를 읽고 쓸 수 있습니다.
우리는 Windows 98 / SE / 2K / XP 용 GW-7434D 유틸리티 도구를 제공합니다 :
어플리케이션 1 : Modbus TCP / RTU 슬레이브에서 DeviceNet 마스터 게이트웨이로 GW-7434D는 DeviceNet 마스터 게이트웨이
에서 Modbus TCP / RTU 슬레이브로 작동 할 수 있습니다. 이 모듈을 사용하여 사용자는 DeviceNet 프로토콜의 세부 사항을 처리 할 필요가 없습니다. 모듈은 DeviceNet 프로토콜을 자동으로 구현합니다. 주로 사용자가 Modbus TCP / RTU 명령을 사용하여 I / O 데이터를 DeviceNet 네트워크에 병합 할 수 있도록 사전 정의 된 마스터 / 슬레이브 연결 세트 기능을 지원합니다.
응용 프로그램 2 : 단일 Modbus / TCP - 다중 Mosbus / RTU 변환기
GW-7434D는 단일 Modbus / TCP - 다중 Modbus / RTU 변환기가 될 수 있습니다. 유틸리티 소프트웨어를 사용하여 장치를 구성하고 SCADA, HMI 소프트웨어 및 GW-7434D 사이의 연결을 간단하게 설정할 수 있습니다.
애플리케이션 3 : VxComm 기술을 사용하는 프로토콜 변환기
GW-7434D는 Modbus / RTU를 지원하지 않는 직렬 장치에도 연결할 수 있습니다. 이 기능을 사용하려면 호스트 PC에 VxComm 드라이버를 설치해야합니다. 설치가 끝나면 표준 직렬 드라이버를 통해 원격 COM 포트에 액세스 할 수 있습니다.
하드웨어
|
|
EEPROM
|
16 KB; 데이터 보존 기간 : 40 년; 1,000,000 개의 지우기 / 쓰기 사이클
|
지키는 개
|
워치 독 IC
|
CAN 인터페이스
|
|
제어 장치
|
NXP SJA1000T (16 MHz 클록 포함)
|
송수신기
|
NXP 82C250
|
커넥터
|
5 핀 나사 고정 터미널 블록 (CAN_L, CAN_H, 기타 N / A)
|
격리
|
DC- DC 는 1000 V DC , 사진 - 커플은 2500 Vrms
|
실험 계획안
|
DeviceNet 볼륨 I ver2.0, 볼륨 II ver2.0
|
UART 인터페이스
|
|
COM 1
|
RS-232
|
COM 1 커넥터
|
5 핀 나사 고정 터미널 블록 (TxD, RxD, RTS, CTS, GND)
|
COM 2
|
RS-485 (내부자가 터너)
|
COM 2 커넥터
|
2 핀 나사 고정 터미널 블록 (DATA +, DATA-)
|
이더넷 인터페이스
|
|
제어 장치
|
10 / 100Base-TX 이더넷 컨트롤러 (자동 협상, Auto_MDIX)
|
커넥터
|
LED 표시기가있는 RJ-45
|
실험 계획안
|
Modbus TCP
|
힘
|
|
전원 공급 장치
|
무제한 +10 ~ +30 V DC
|
보호
|
전원 역 극성 보호, 과전압 절전 보호
|
전력 소비
|
2.5 W
|
기구
|
|
치수
|
72mm x 122mm x 33mm (가로 x 세로 x 높이)
|
환경
|
|
작동 온도.
|
-25 ~ 75 ℃
|
보관 온도
|
-30 ~ 80 ℃
|
습기
|
10 ~ 90 % RH, 비 응축
|
GW-7434D-G
|
Modbus / TCP 서버에서 DeviceNet 마스터 게이트웨이로 |
GW-7434D-G CR
|
Modbus / TCP 서버 - DeviceNet 마스터 게이트웨이 (RoHS) |
