GW-7228
- 제품명
- GW-7228
- 용도
- J1939 게이트웨이
- 특성
- J1939/Modbus RTU Slave 게이트웨이
- 제조사
- ICPDAS(대만)

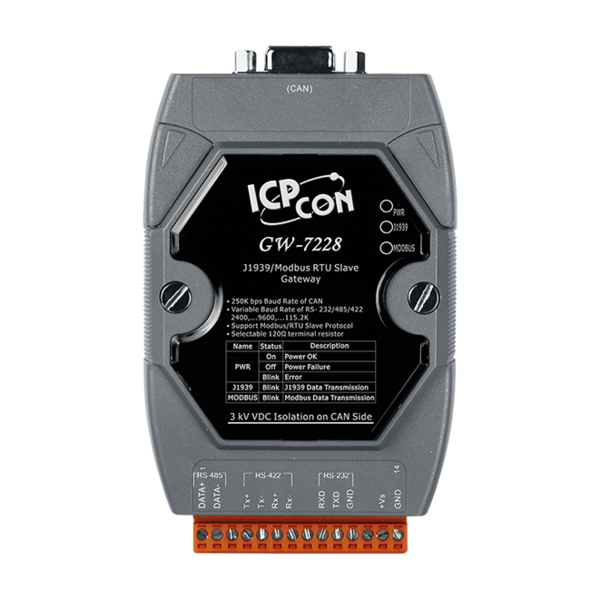

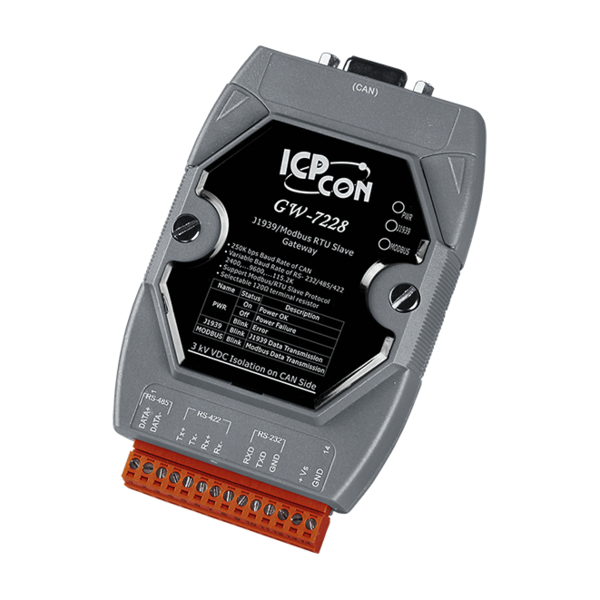

GW-7228
J1939 / Modbus RTU 슬레이브 게이트웨이
GW-7228은 J1939와 Modbus RTU간에 프로토콜 변환을 제공하는 솔루션입니다. J1939 네트워크의 경우 GW-7228은 PDU1, PDU2, 브로드 캐스트 및 대상 특정 유형의 J1939 메시지를 지원합니다. Modbus RTU 네트워크보기에서 GW-7228은 Modbus RTU 마스터의 요청에 응답하는 Modbus RTU 슬레이브입니다. 우리는 사용자가 GW-7228의 J1939 / Modbus RTU의 매개 변수를 구성 할 수 있는 유틸리티 소프트웨어를 제공합니다. 적용 분야는 Diesel 동력 전달 장치 응용 프로그램, 트럭 및 버스 용 차량 내 네트워크 등이 될 수 있습니다.
다음 그림은 GW-7228의 애플리케이션 아키텍처를 보여줍니다.
• 디젤 파워트레인 애플리케이션
• 트럭 및 버스용 차량 내 네트워크
• 트럭-트레일러 연결
• 함대 관리 시스템
• 온보드 진단
• 차량 자동화
모듈 사양
-
PWR / J1939 / MODBUS 표시 LED 제공
-
120 ohm 종단 저항을 선택하는 내장 점퍼
-
내부 워치 독
J1939 기능
-
PDU1, PDU2, 브로드 캐스트 및 대상 특정을 포함한 모든 유형의 J1939 메시지 전송 및 수신
-
대형 메시지 (9 - 1785 바이트)의 전송 및 수신을위한 J1939 전송 프로토콜
-
지원되는 BAM 연결 관리 메시지
-
네트워크 주소 관리
Modbus RTU 기능
-
RS-232, RS-485 및 RS-422 지원
-
인터페이스 지원되는 Modbus RTU 슬레이브 프로토콜
-
Modbus 네트워크 ID (1 ~ 250)로 구성 가능
-
구성 가능한 보드 속도 2400, 4800, 9600, 19200, 38400, 57600, 115200bps
-
짝수 패리티, 홀수 패리티, 짝수 패리티 및 1 또는 2 스톱 비트에 대해 구성 가능
-
읽기 및 쓰기를 위한 Modbus 기능의 기능 코드 03 / 04 / 06 / 16 지원 J1939 메시지
-
Modbus 네트워크 구성 인터페이스 제공
-
J1939 네트워크 구성 인터페이스 제공 - 네트워크 주소 / 장치 이름 ...
-
J1939 입출력 구성 인터페이스 제공
ICP DAS 필드 버스 게이트웨이 비교표 :
|
지원 프로토콜
|
GW-7228
|
GW-7433D
|
I-7231D
|
I-7232D
|
I-7241D
|
I-7242D
|
|
J1939
|
CANopen 마스터
|
CANopen 슬레이브
|
CANopen 슬레이브
|
DeviceNet 슬레이브
|
DeviceNet 슬레이브
|
|
|
Modbus RTU 슬레이브
|
Modbus TCP 서버 / RTU 슬레이브
|
DCON 마스터
|
Modbus RTU 마스터
|
DCON 마스터
|
Modbus RTU 마스터
|
|
|
Comm.
인터페이스 |
RS-232
RS-422 RS-485 |
RS-232
RS-485 이더넷 |
RS-232
RS-485 |
RS-232
RS-485 |
RS-232
RS-485 |
RS-232
RS-485 |
|
지원 프로토콜
|
I-7243D
|
GW-7243D
|
GW-7552
|
GW-7553
|
HART-710
|
|
DeviceNet 마스터
|
DeviceNet 슬레이브
|
PROFIBUS DP-V0 슬레이브
|
PROFIBUS DP-V0 슬레이브
|
하트 마스터
|
|
|
Modbus TCP 서버
|
Modbus TCP / RTU /
ASCII 마스터 |
Modbus RTU / ASCII
마스터 / 슬레이브 |
Modbus
TCP / RTU / ASCII 마스터 / 슬레이브 |
Modbus RTU / ASCII
슬레이브 |
|
|
Comm.
인터페이스 |
이더넷
|
RS-232
RS-485 이더넷 |
RS-232
RS-422 RS-485 |
RS-232
이더넷 |
RS-232
RS-422 RS-485 |
|
하드웨어
|
|
|
J1939 포트 채널
|
1
|
|
CAN 인터페이스
|
|
|
컨트롤러
|
Microprocessor inside with 96 MHz
|
|
커넥터
|
9 핀 D-sub 커넥터
|
|
전송 속도 (bps)
|
250k
|
|
절연
|
CAN 측에서 3000 V DC 전원 보호, CAN bus 2500Vrms 포토 커플 절연
|
|
종단 저항
|
점퍼로 120Ω 종단 저항 선택 가능
|
|
사양
|
ISO-11898-2, CAN 2.0A 및 CAN 2.0B
|
|
핀 할당
|
CIA DS-102 (CAN_H = 7, CAN_L = 2)
|
|
UART 인터페이스
|
|
|
커넥터
|
14-핀 나사형 단자대
|
|
COM1
|
RS-232 (TXD, RXD, GND) / RS-422 (Tx +, Tx-, Rx +, Rx-) / RS-485 (D +, D-)
|
|
전송 속도 (bps)
|
2400, 4800, 9600, 19200, 38400, 57600, 115200
|
|
LED
|
|
|
원형 LED
|
PWR / J1939 / MODBUS
|
|
전원
|
|
|
전원 공급
|
+10 ~ +30 VDC
|
|
소비 전력
|
1.5 W
|
|

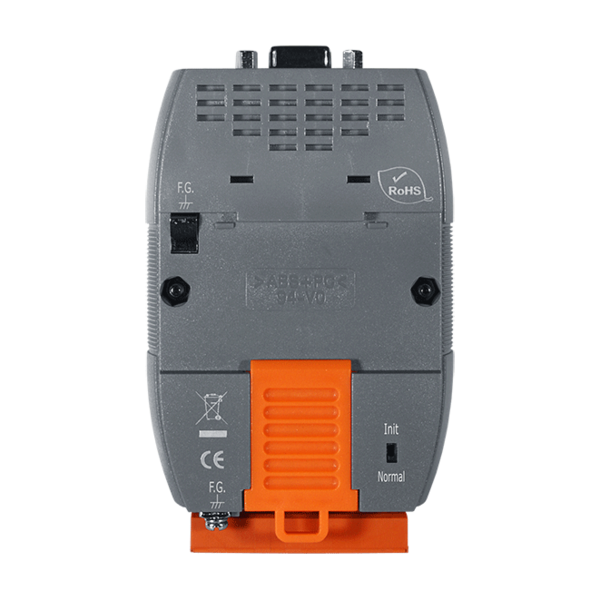

딥 스위치
|
Init (펌웨어 업데이트) / Normal (펌웨어 작동)
|
|
기구
|
|
|
설치
|
DIN-Rail
|
|
치수
|
108mm x 72mm x 35mm (세로 x 가로 x 높이)
|
|
환경
|
|
|
작동 온도
|
-25 ~ 75 ℃
|
|
보관 온도
|
-30 ~ 80 ℃
|
|
습도
|
10 ~ 90 % RH, 비 응축
|
|
GW-7228 CR
|
J1939 / Modbus RTU 슬레이브 게이트웨이 (CA-0910 케이블 포함) (RoHS)
|
