제품 상세보기
;)
;)
;)
;)
;)
;)
;)
;)
GW-7552-B
- 제품명
- GW-7552-B
- 용도
- PROFIBUS 게이트웨이
- 특성
- PROFIBUS/Modbus 게이트웨이
- 제조사
- ICPDAS(대만)

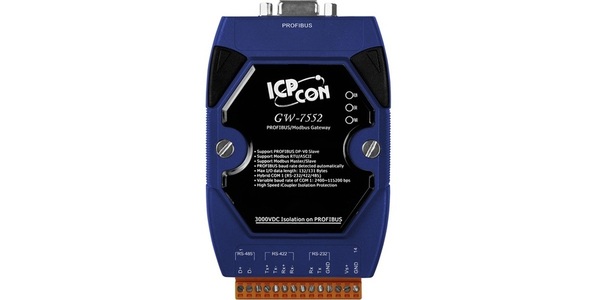

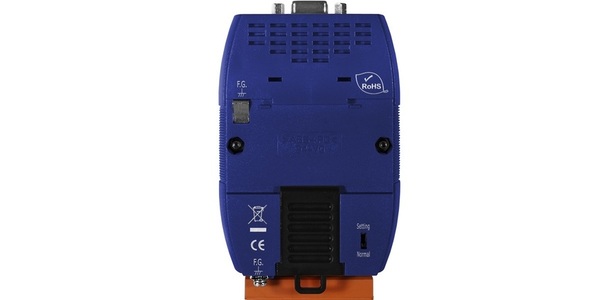

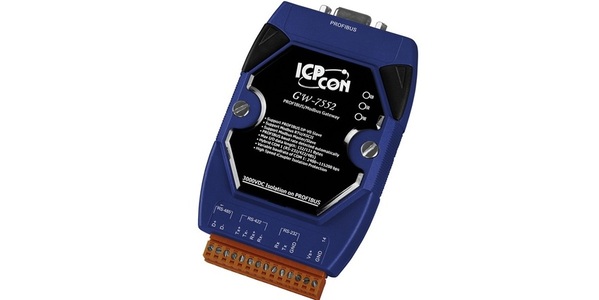

GW-7552/GW-7552-M
PROFIBUS / Modbus 게이트웨이
GW-7552 게이트웨이는 PROFIBUS DP 프로토콜의 슬레이브 장치용으로 특별히 설계되었습니다.

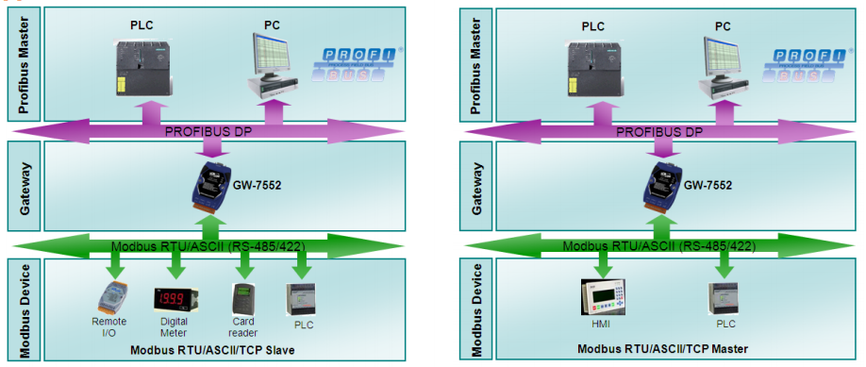

PROFIBUS 마스터가 Modbus 장치(PLC, 센서, ICPDAS사의 M-7000 시리즈 모듈 등)에 액세스 할 수 있습니다.
또한 GW-7552를 구성 할 수 있는 유틸리티 소프트웨어도 제공합니다.
이 모듈을 사용하면, Modbus 장치를 PROFIBUS 네트워크에 아주 쉽게 연결할 수 있습니다.
-
• 공업 자동화 (Industrial Automation)
-
• 공장 자동화 (Factory Automation)
-
• 공정 자동화 (Process Automation)
-
• 기타…
-
| 프로토콜 & 계층 구조 |
DP-V0 슬레이브
|
| PROFIBUS 전송 속도 (Kbps) |
9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
|
| 전송 속도 설정 |
자동 감지 됨
|
|
최대 입력 데이터 길이
|
132 byte
|
|
최대 출력 데이터 길이
|
131 byte
|
|
주소 설정
|
DIP 스위치로 0 ~ 126 설정
|
|
Modbus 모드 지원
|
Master/Salve
|
|
Modbus 형식 지원
|
RTU/ASCII
|
|
COM 1 (Hybrid)
|
"Self-Tuner"가 내장 된 RS-232/422/485
|
|
COM 1 전송 속도 (Baud rate,Kbps)
|
2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2
|
|
COM 1 데이터 형식
|
7/8 Data Bit, No/Odd/Even parity, 1/2 Srop Bit
|
|
표시기
|
PWR, ERR 및 RUN LED
|
|
네트워크 절연 보호
|
High Speed iCoupler
|
|
DC 절연 보호
|
PROFIBUS 측 3000VDC 절연
|
GW-7552 Utility는 사용자가 장치를 구성 할 수 있도록 도와주며 다음과 같은 기능을 제공합니다.
- • GW-7552 안전 값 설정 제공
- • GW-7552의 모듈 매개 변수 디스플레이
- • GW-7552의 모듈 주소 구성 표시
다음 Modbus 명령만 게이트웨이에서 지원됩니다.
|
코드
|
명칭
|
설명
|
|
01
|
Read Coil Status (코일 상태 읽기)
|
Slave에서 분산 출력의 ON/OFF 상태를 읽기
|
|
02
|
Read Input Status (입력 상태 읽기)
|
Slave에서 분산 입력의 ON/OFF 상태를 읽기.
|
|
03
|
Read Holding Registers (보유 레지스터 읽기)
|
Slave에서 보유 레지스터의 바이너리 내용 읽기.
|
|
04
|
Read Input Registers (입력 레지스터 읽기)
|
Slave에서 입력 레지스터의 바이너리 내용 읽기
|
|
05
|
Force Single Coil (단일 코일 강행)
|
Slave에서 단일 출력을 ON 또는 OFF로 쓰기
|
|
06
|
Preset Single Register (단일 레지스터 사전 설정)
|
Slave에서 단일 레지스터에 정수 값 쓰기
|
|
15
|
Force Multi. Coils (멀티 코일 강행)
|
Slave에서 코일의 순서대로 각 코일을 ON 또는 OFF로 쓰기
|
|
16
|
Preset Multi. Registers (멀티 레지스터 사전 설정)
|
Slave에서 일련의 연속적인 레지스터의 블록 쓰기
|
|
하드웨어
|
|
|
CPU
|
80186, 80 MHz 또는 호환 가능
|
|
SRAM/Flash/EEPROM
|
512KB / 512KB / 16KB
|
|
워치독 (Watchgod)
|
워치 독 IC
CPU 내장 |
|
ESD 보호
|
4 kV 클래스 A
|
|
PROFIBUS 인터페이스
|
|
|
제어 장치
|
지멘스 SPC3
|
|
송수신기
|
ADI ADM2486
|
|
커넥터
|
9-핀 female D-sub
|
|
전송 속도 (bps)
|
9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
|
|
전송 거리 (m)
|
전송 속도에 따라 다름 (예 : 9.6kbps에서 최대 1200m).
|
|
절연
|
DC-to-DC 는 3000 VDC , but-to-logic은 2500 Vrms
|
|
프로토콜
|
DP-V0
|
|
UART 인터페이스
|
|
|
COM
|
RS-232 / RS-422 / RS-485 (동시에 사용할 수 없음)
|
|
COM 커넥터
|
3-핀 나사 고정 터미널 블록 (RxD, TxD, GND)
4-핀 나사 고정 터미널 블록 (RxD +, RxD-, TxD +, TxD-) 2-핀 나사 고정 터미널 블록 (DATA +, DATA-) |
|
전송 속도 (bps)
|
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
|
|
Data bit
|
7, 8
|
|
Stop bit
|
1, 2
|
|
Parity
|
없음(None), 짝수(Even), 홀수(Odd)
|
|
LED
|
|
|
둥근 LED
|
PWR LED, RUN LED, ERR LED
|
|
전원
|
|
|
전원 공급 장치
|
무제한 +10 ~ +30 VDC
|
|
보호
|
전원 역 극성 보호, 과전압 절전 보호
|
|
소비 전력
|
2.5 W
|
|
기구
|
|
|
설치
|
DIN-레일
|
|
치수
|
72mm x 33mm x 119mm (W x L x H)
|
|
환경
|
|
|
작동 온도
|
-25 ~ 75 ℃
|
|
보관 온도
|
-30 ~ 85 ℃
|
|
습도
|
5 ~ 95 % RH, 비 응축
|
|
GW-7552-B CR
|
PROFIBUS/Modbus 게이트웨이 (RoHS) |
|

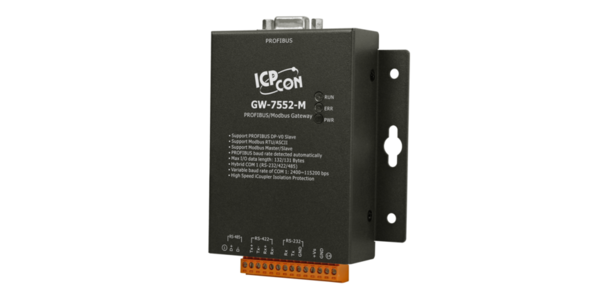

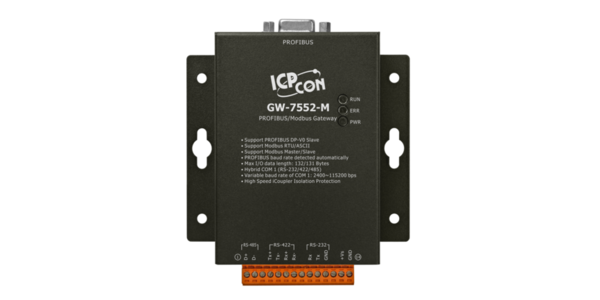

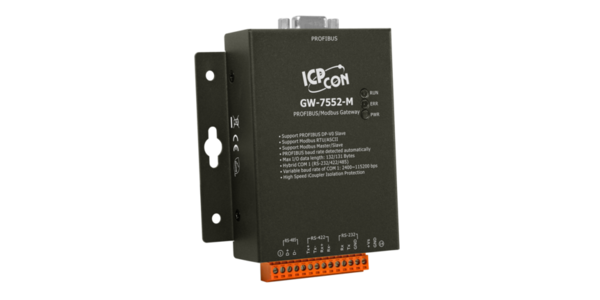

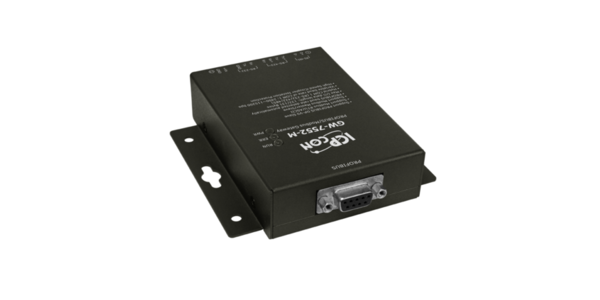

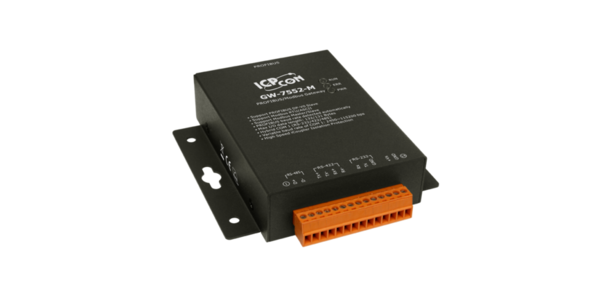

GW-7552-M CR
|
PROFIBUS/Modbus 게이트웨이 (RoHS) (금속 케이스) |
