제품 상세보기
;)
;)
;)
;)
;)
;)
GW-7553 / GW-7553-M
- 제품명
- GW-7553 / GW-7553-M
- 용도
- PROFIBUS 게이트웨이
- 특성
- PROFIBUS/Modbus TCP 게이트웨이
- 제조사
- ICPDAS(대만)
|
|
|||||||||||||
GW-7553 게이트웨이는 PROFIBUS DP 프로토콜의 슬레이브 장치 용으로 특별히 설계되었습니다. PROFIBUS 마스터는 Modbus TCP 장치에 액세스 할 수 있습니다. 이 Modbus 장치는 PLC, 센서, ICPDAS I-8KE4-MTCP 모듈 등일 수 있습니다. 또한, GW - 7553 모듈 내장 웹 서버, 사용자는 웹 브라우저로 모듈을 설정할 수 있습니다. 이 모듈을 사용하면 Modbus TCP 장치를 PROFIBUS 네트워크에 쉽게 연결할 수 있습니다.
-
공업 자동화
-
공장 자동화
-
공정 자동화
-
기타…
|
프로토콜 및 계층 구조
|
DP-V0 & DP-V1 슬레이브
|
|
PROFIBUS 전송 속도 (kbps) 지원
|
9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
|
|
전송 속도 설정
|
자동 감지 됨
|
|
최대 입력 데이터 길이
|
240 바이트
|
|
최대 출력 데이터 길이
|
240 바이트
|
|
주소 설정
|
DIP 스위치 또는 EEPROM으로 0 ~ 126 설정
|
|
모드 버스 모드 지원
|
주인 노예
|
|
Modbus 형식 지원
|
RTU / ASCII / TCP
|
|
이더넷
|
10/100 Base-TX
|
|
COM 1 Baudrate (kbps) 지원
|
2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2
|
|
COM 1 데이터 형식 지원
|
7/8 데이터 비트, No / Odd / Even 패리티, 1/2 스톱 비트
|
|
지표
|
PWR, ERR 및 RUN LED
|
|
네트워크 절연 보호
|
2500 Vrms 고속 iCoupler
|
|
DC 절연 보호
|
PROFIBUS 측의 3000 V DC
|
- 안전한 값 설정 제공
- 네트워크 구성 제공
- 진단 메시지 및 장치 정보 표시
- GW-7553과 Modbus 장치 간의 통신 로그보기
다음 Modbus 명령 만 게이트웨이에서 지원됩니다.
|
암호
|
이름
|
기술
|
|
01
|
코일 상태 읽기
|
슬레이브에서 이산 출력의 ON / OFF 상태를 읽는다.
|
|
02
|
입력 상태 읽기
|
슬레이브에서 이산 입력의 ON / OFF 상태를 읽는다.
|
|
03
|
읽기 유지 레지스터
|
슬레이브에 보관 유지 레지스터의 바이너리 내용을 읽어 낸다.
|
|
04
|
입력 레지스터 읽기
|
슬레이브에서 입력 레지스터의 바이너리 내용 읽기
|
|
05
|
강제 단일 코일
|
슬레이브에서 단일 출력을 ON 또는 OFF로 작성하십시오.
|
|
06
|
사전 설정 단일 레지스터
|
슬레이브의 단일 레지스터에 정수 값 쓰기
|
|
15
|
멀티를 강요하십시오. 코일
|
일련의 코일에있는 각 코일을 슬레이브에서 ON 또는 OFF로 씁니다.
|
|
16
|
멀티 프리셋. 레지스터
|
슬레이브에 일련의 연속적인 레지스터를 쓴다.
|
|
하드웨어
|
|
|
CPU
|
80186, 80 MHz 또는 호환 가능
|
|
SRAM / 플래시 / EEPROM
|
512KB / 512KB / 16KB
|
|
지키는 개
|
워치 독 IC
CPU 내장 |
|
ESD 보호
|
4 kV 클래스 A
|
|
PROFIBUS 인터페이스
|
|
|
제어 장치
|
Profichip VPC3 + C
|
|
송수신기
|
ADI ADM2486
|
|
커넥터
|
9 핀 암 D 서브
|
|
전송 속도 (bps)
|
9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
|
|
전송 거리 (m)
|
전송 속도에 따라 다릅니다 (예 : 9.6kbps에서 최대 1200m).
|
|
격리
|
DC-DC 는 3000 VDC , 버스 - 로직은 2500 Vrms
|
|
실험 계획안
|
DP-V0 & DP-V1
|
|
UART 인터페이스
|
|
|
COM
|
RS-232 (펌웨어 및 구성 업데이트 용)
|
|
COM 커넥터
|
5 핀 나사 고정 터미널 블록 (TxD, RxD, RTS, CTS, GND)
|
|
전송 속도 (bps)
|
2400, 4800, 9600, 19200, 38400, 57600, 115200
|
|
데이터 비트
|
7, 8
|
|
정지 비트
|
1, 2
|
|
둥가
|
없음, 짝수, 홀수
|
|
이더넷 인터페이스
|
|
|
제어 장치
|
10 / 100Base-TX 이더넷 컨트롤러 (자동 협상, Auto_MDIX)
|
|
커넥터
|
LED 표시기가있는 RJ-45
|
|
LED
|
|
|
둥근 LED
|
PWR LED, RUN LED, ERR LED
|
|
힘
|
|
|
전원 공급 장치
|
무제한 +10 ~ +30 VDC
|
|
보호
|
전원 역 극성 보호, 과전압 절전 보호
|
|
전력 소비
|
2.5 W
|
|
기구
|
|
|
설치
|

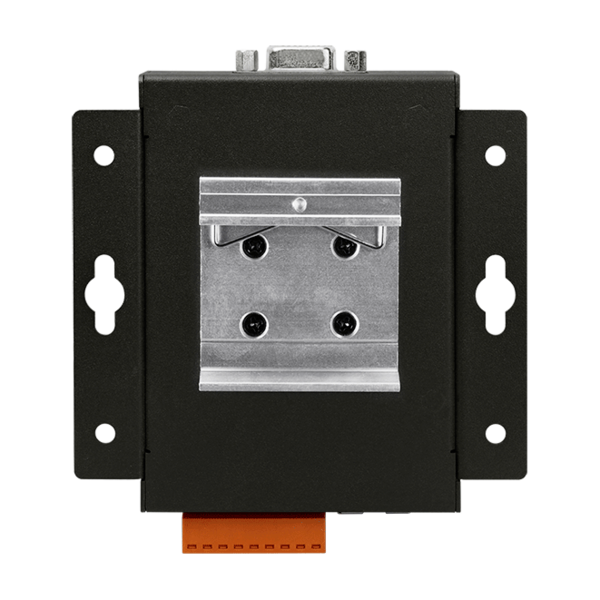

DIN- 레일
|
|
치수
|
72mm x 33mm x 119mm (가로 x 세로 x 높이)
|
|
환경
|
|
|
작동 온도.
|
-25 ~ 75 ℃
|
|
보관 온도
|
-30 ~ 85 ℃
|
|
습기
|
5 ~ 95 % RH, 비 응축
|
|

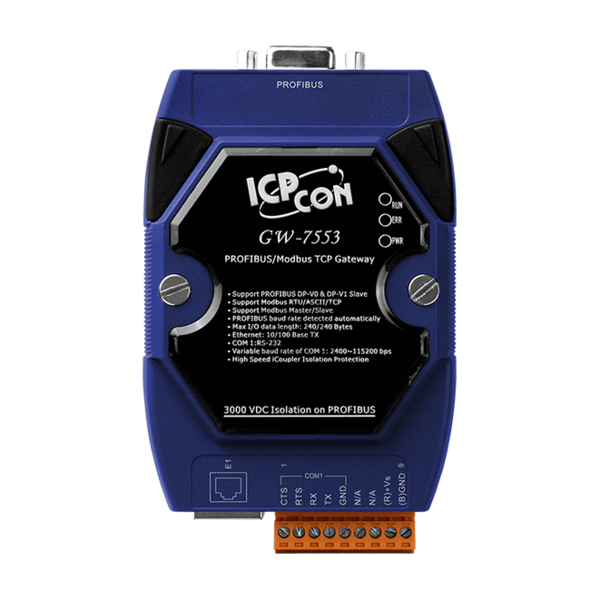

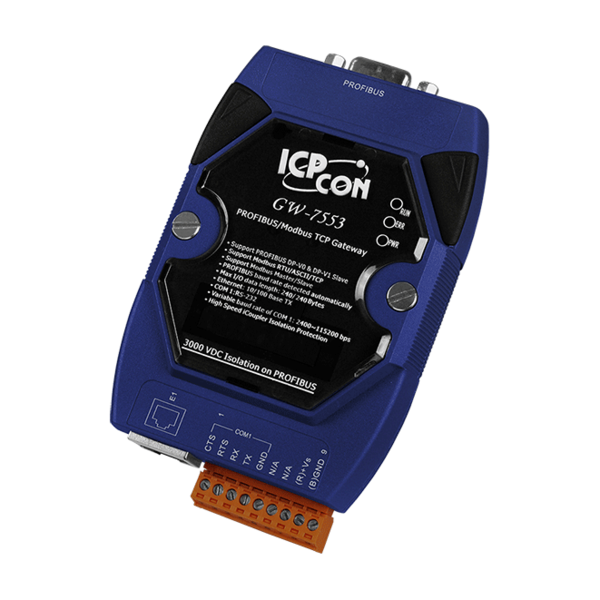

GW-7553-B CR
|
PROFIBUS / Modbus TCP 게이트웨이 (RoHS)
|
|

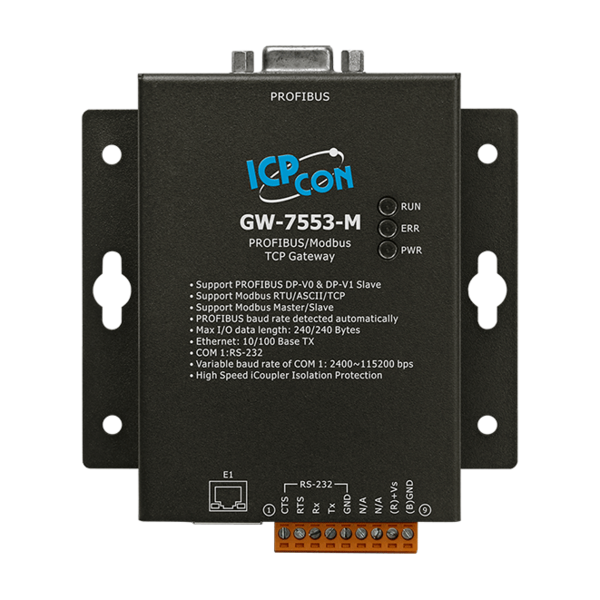

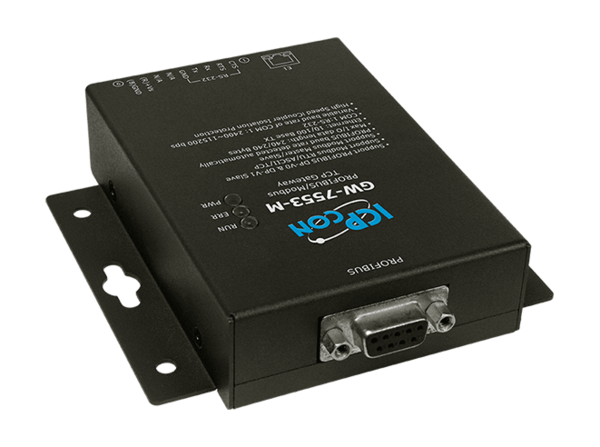

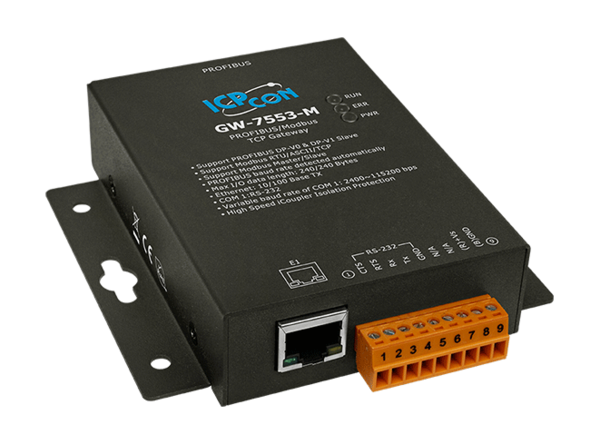

GW-7553-M CR
|
PROFIBUS / Modbus TCP 게이트웨이 (RoHS) (금속 케이싱)
|
