tSH-700 시리즈
- 제품명
- tSH-700 시리즈
- 용도
- 초소형 Serial 포트 분배기(Sharer)
- 특성
- 시리얼 포트 컨버터/분배기
- 제조사
- ICPDAS(대만)
tSH-700 시리즈
초소형 시리얼 포트 컨버터/분배기 (Tiny Serial Port Converter/Sharer)
    |
| 모델명 : tSH-700 시리즈 |
- • 전송속도(Baud Rate) 변환 어플리케이션 지원
- • Modbus RTU/ASCII 프로토콜 변환 지원
- • tSH-73x 시리즈 전용 Slave 포트 2개를 공유하는 Master 지원
- • Raw data mode for most query-response protocols
- • 쉽게 구성할 수 있는 Web 서버 탑재 (HTTP)
- • 이중 전원 입력 포함 : PoE (IEEE 802.3af, Class 1) 및 DC jack
- • 자동으로 RS-485 방향 제어 가능
- • Tiny form-factor 및 저전력 소모
- • RoHS 준수 & Halogen 없음
- • 비용 효율적인 장치 서버 (Cost-effective device servers)
tGW-700/tDS-700 모듈의 성공에 이어, ICP DAS는 더 많은 어플리케이션에 대한 지원을 강화하기 위해 이러한 제품에 대한 새로운 기능을 계속 개발해 왔습니다.
tSH-700 모듈은 "Baud Rate Conversion", "Modbus RTU/ASCII Conversion" 및 "Two Masters Share One Slave"를 포함한 여러 기능을 제공하는 시리얼 포트 분배기입니다.
내장 웹 서버는 쉬운 구성 인터페이스를 제공하며 콘솔 명령이 필요하지 않습니다.
- 전송 속도 변환 (Baud Rate Conversion) :
- 이 기능을 사용하면 한 개의 Master 장치가 다른 전송 속도 및 데이터 형식을 사용하는 Slave 장치와 통신 할 수 있습니다. 대부분의 query-response 프로토콜(반이중;half-duplex) (예: DCON)은 미가공 데이터(Raw data) 모드에서 지원됩니다. 전이중(Full-duplex) 통신은 데이터 크기가 각 시리얼 포트에 내장 된 512 바이트 버퍼 보다 작은 경우에 작동해야 합니다.
- Modbus RTU/ASCII 변환 :
- 이 기능은 하나의 Modbus RTU/ASCII 마스터 장치가 다른 프로토콜, 전송 속도 및 데이터 형식을 사용하는 Modbus RTU/ASCII 슬레이브 장치와 통신 할 수 있게 합니다.
- 두 개의 마스터 공유한 슬레이브 (Two Masters Share One Slave) :
- 이 기능을 사용하면 서로 다른 시리얼 포트에 연결된 두 개의 Master 장치가 Slave 장치를 공유할 수 있습니다.
Modbus 모드는 Modbus RTU/ASCII 프로토콜을 변환하는데 사용할 수 있고, Raw data 모드는 DCON 또는 기타 query-response 프로토콜에 사용할 수 있습니다.
다른 시리얼 포트에서 다른 전송 속도 및 데이터 형식을 사용할 수도 있습니다.
내장 캐시 기능은 두 Master 장치가 동일한 정보를 요청할 때 중복 쿼리를 제거하여 Slave 포트에서 시리얼 통신 로드를 줄입니다.
 |
|
|
주의 : Slave 포트가 이중 로딩을 갖기 때문에, 두 Master에 타임 아웃 값과 스캔 간격 설정을 크게 하길 권장합니다.
|
• 공장, 건축 및 가정 자동화
• 로컬 패널 및 컨트롤 센터에서 프로세스 컨트롤러 접속
- • 서로 다른 두 장소에서 HMI (Master) 2개로 사무실 조명 제어
| 모델명 | tSH-722/tSH-722i | tSH-732/tSH-732i | tSH-725/tSH-725i | tSH-735/tSH-735i | tSH-724/tSH-724i | tSH-734/tSH-734i | |
| 시스템 | |||||||
| CPU | 32-bit ARM | ||||||
| 통신 인터페이스 | |||||||
| Ethernet | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) PoE (IEEE 802.3af, Class 1) |
||||||
| COM1 | 3-선 RS-232 | 3-선 RS-232 | 2-선 RS-485 | 2-선 RS-485 | 2-선 RS-485 | 2-선 RS-485 | |
| COM2 | 3-선 RS-232 | 3-선 RS-232 | 2-선 RS-485 | 2-선 RS-485 | 3-선 RS-232 | 3-선 RS-232 | |
| COM3 | – | 3-선 RS-232 | – | 2-선 RS-485 | – | 3-선 RS-232 | |
| Self-Tuner | – | Yes, 자동으로 RS-485 방향 제어 | |||||
| RS-485 | Bias Resistor | – | Yes, 1 KΩ | ||||
| Node | – | 최대 254 | |||||
| UART | 16c550 or compatible | ||||||
| 전원 절연(Power Isolation) | 1000 VDC (tSH-722i / 732i) | ||||||
| 신호 절연(Signal Isolation) | 3000 VDC (tSH-725i / 735i / 724i / 734i) | ||||||
| 정정기 보호(ESD Protection) | +/-4 kV | ||||||
| COM 포트 Format | |||||||
| 전송속도 (Baud Rate) | 최대 115200 bps | ||||||
| Data Bit | 5, 6, 7, 8 | ||||||
| Parity | None, Odd, Even, Mark, Space | ||||||
| Stop Bit | 1, 2 | ||||||
| 전원 | |||||||
| 전원 입력 | PoE | IEEE 802.3af, Class 1 | |||||
| DC Jack | +12 ~ 48 VDC | ||||||
| 소비 전력 | 0.07 A @ 24 VDC | ||||||
| 기계 | |||||||
| 연결부 | 10-핀 탈착식 단자대(Terminal Block) x 1 | ||||||
| 설치 | DIN-Rail | ||||||
| 환경 | |||||||
| 작동 온도 | -25 ~ +75 °C | ||||||
| 보관 온도 | -30 ~ +80 °C | ||||||
| 습도 | 10 ~ 90% RH, non-condensing | ||||||
| tSH-700 시리즈 (Tiny Serial Port Converter/Sharer with PoE and DC jack) : CA-002 케이블 1개 포함. | |||||||
| 모델명 (Non-Isolated) |
모델명 (Isolated) | RS-232 | RS-485 |
Application
|
COM1 | COM2 | COM3 |
| tSH -722 CR | tSH -722i CR |
2
|
-
|
Converter
|
3-wire RS-232 | 3-wire RS-232 | - |
| tSH -725 CR | tSH -725i CR |
-
|
2
|
2-wire RS-485 | 2-wire RS-485 | - | |
| tSH -724 CR | tSH -724i CR |
1
|
1
|
2-wire RS-485 | 3-wire RS-232 | - | |
| tSH -732 CR | tSH -732i CR |
3
|
-
|
Sharer
|
3-wire RS-232 | 3-wire RS-232 | 3-wire RS-232 |
| tSH -735 CR | tSH -735i CR |
-
|
3
|
2-wire RS-485 | 2-wire RS-485 | 2-wire RS-485 | |
| tSH -734 CR | tSH -734i CR |
2
|
1
|
2-wire RS-485 | 3-wire RS-232 | 3-wire RS-232 | |
| 모델명 (비절연 Non-Isolated) | |
| tSH-722 CR | Tiny Serial Port Converter with PoE and 2 RS-232 Ports (RoHS) |

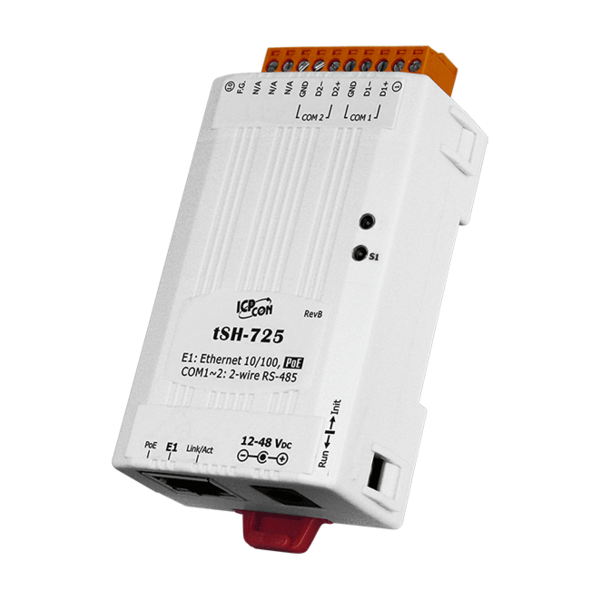

| tSH-725 CR | Tiny Serial Port Converter with PoE and 2 RS-485 Ports (RoHS) |
| tSH-724 CR | Tiny Serial Port Converter with PoE and 1 RS-232 and 1 485 Ports (RoHS) |
| tSH-732 CR | Tiny Serial Port Sharer with PoE and 3 RS-232 Ports (RoHS) |

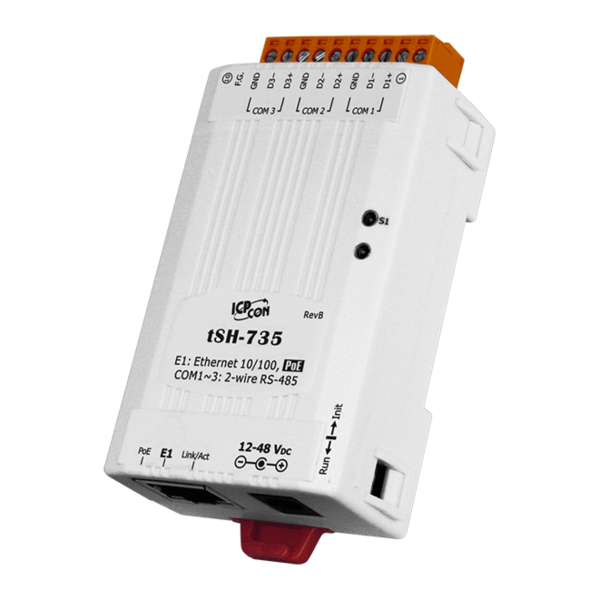

| tSH-735 CR | Tiny Serial Port Sharer with PoE and 3 RS-485 Ports (RoHS) |
| tSH-734 CR | Tiny Serial Port Sharer with PoE and 2 RS-232 and 1 485 Ports (RoHS) |
| Includes one CA-002 cable. | |
| 모델명 (절연 Isolated) | |
| tSH-722i CR ~ NEW ~ | Tiny Serial Port Converter with PoE, Power Isolation and 2 RS-232 Ports (RoHS) |
| tSH-725i CR ~ NEW ~ | Tiny Serial Port Converter with PoE and 2 Isolated RS-485 Ports (RoHS) |
| tSH-724i CR ~ NEW ~ | Tiny Serial Port Converter with PoE and 1 Isolated RS-232 and 1 Isolated 485 Ports (RoHS) |
| tSH-732i CR ~ NEW ~ | Tiny Serial Port Sharer with PoE, Power Isolation and 3 RS-232 Ports (RoHS) |
| tSH-735i CR ~ NEW ~ | Tiny Serial Port Sharer with PoE and 3 Isolated RS-485 Ports (RoHS) |
| tSH-734i CR ~ NEW ~ | Tiny Serial Port Sharer with PoE and 2 Isolated RS-232 and 1 Isolated 485 Ports (RoHS) |
| CA-002 케이블 1개 포함. | |
| CA-002 | DC 커넥터 to 2-선 전원 케이블 0.3 미터 |
| DN-09-2 | I/O 커넥터 블록 with DIN-Rail 설치 및 9-핀 Male 헤더 2개 포함 : CA-0915 x 2 (9-핀 Male-Female D-sub 케이블 1.5 미터) |
| DN-09-2F |
I/O 커넥터 블록 with DIN-Rail 설치 및 9-핀 Male 헤더 2개 |
