▪ PDS(DS)-700 시리즈 소개 ▪

제품명
▪ PDS(DS)-700 시리즈 소개 ▪
용도
프로그래머블 장치 서버
특성
프로그래머블 장치 서버
제조사
ICPDAS(대만)



▶▶ 프로그램 가능한 장치 서버 Programmable Device Servers (PDS)

▶▶ 멀티 시리얼 to 이더넷 게이트웨이 Multiport Serial to Ethernet Gateways

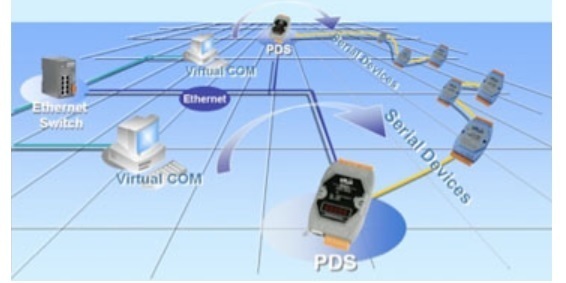

DS/PDS 시리즈 장치 서버 (Serial-to-Ethernet 게이트웨이)는 모든 RS-232 및 RS-422/485 장치에 이더넷 및 인터넷 연결을 추가하고, 레거시 직렬 통신의 케이블 길이 제한을 없애줍니다. VxComm 드라이버/유틸리티를 사용하면, 장치 서버의 내장 COM 포트를 Windows의 표준 PC COM 포트로 가상화 할 수 있습니다. 따라서 사용자는 인터넷/이더넷을 통해 시리얼 장치에 직접적으로 그리고 투명하게 액세스하거나 모니터 할 수 있습니다.

지난 수십 년 동안 PLC, 바코드 판독기, RFID 판독기, 계량기 및 모션 컨트롤러 등과 같은 많은 수의 시리얼 장치가 다양한 응용 분야에서 널리 사용되었습니다. 통신 기술의 발달로 인해 데이터 접근성 및 원격 작동 능력이 지속적으로 향상됨에 따라 많은 산업계에서는 레거시 시리얼 통신을 이더넷 네트워크 연결로 업그레이드해야 할 필요성을 느끼고 있습니다. ICP DAS 장치 서버 제품은 견고하고 신뢰할 수 있으며 비용 효율적인 방법으로 이 시나리오를 구현할 수 있는 최상의 선택입니다.





특징\시리즈 PPDS PDS DS tDS tGW
가상 COM Yes Yes Yes Yes -
프로그래밍 가능 Yes Yes - - -
PoE Yes - - Yes Yes
Modbus Gateway Yes - - - Yes
다중 클라이언트 약 20 소켓 1 소켓/포트 10 소켓/포트
비고 Professional Powerful Isolation for DS-715 Cost-effective, Entry-level Cost-effective, Entry-level









◆  프로그램밍 가능 (Programmable Ability)
장치는 다른 장치와 대화하여 정보를 교환합니다. 그러나 다양한 장치가 많은 경우 레거시 시리얼 장치가 한계에 도달하고, 더 이상 다양한 장치에서 다른 언어를 이해할 수 없게 됩니다. 프로그래밍에 의해 PDS는 실시간 변환기(프로토콜 변환기)로 작동하여 시리얼 장치 간의 통신을 향상시킬 수 있습니다. 또한, 사용자는 숙련된 프로그래밍과 설계로 된 PDS를 활용하여 복잡한 어플리케이션용 장치와 DI/DO 채널을 통합 할 수 있습니다.

ICP DAS는 PDS용으로 다양한 lib 및 데모 프로그램을 포함하여 XServer를 제공합니다. 따라서 사용자는 시리얼 장치를 "dull"상태에서 "inteligent"상태로 즉시 전환 할 수 있는 자체 부가 가치 사용자 정의 펌웨어 유틸리티를 빠르고 쉽게 만들 수 있습니다. 사용자 프로그램을 사용자 정의 할 수 있는 이 기능을 사용하면 프로젝트가 더욱 경쟁력 있게 될 것 입니다.









◆  가상 COM ( Virtual COM Driver 및 Utility )
VxComm 드라이버는 32 비트 및 64 비트 Windows 7/Vista/2008/2003/XP에 가상 COM 포트를 만들고 이를 이더넷 네트워크에서 DS/PDS 시리얼 포트에 매핑합니다. 그러면 사용자는 가상 COM 포트를 통해 이더넷상의 원격 시리얼 장치에 직접 액세스 할 수 있습니다. 따라서 원본 소프트웨어를 다시 프로그래밍 할 필요가 없으므로 시간을 절약 할 수 있으며 사용자는 이더넷/인터넷을 통해 시리얼 장치에 투명하게 액세스 할 수 있습니다.

VxComm 유틸리티를 사용하면, 로컬 이더넷에서 DS/PDS를 검색하고 DS/PDS의 네트워크 설정을 구성하며 몇 초 내에 광범위한 가상 COM 포트 매핑을 수행 할 수 있습니다. 가상 COM 또는 TCP/IP를 통해 PC와 원격 시리얼 장치 간의 통신을 직접 테스트 할 수있 는 내장 터미널 프로그램은 VxComm 유틸리티를 통해 제공됩니다.











◆  동적 가상 COM 매핑 (Dynamic Virtual COM Mapping)

사용자의 소프트웨어 시스템이 제한된 수의 COM 포트에만 액세스할 수 있는 경우이거나 더 많은 COM 포트에 액세스하도록 시스템을 재구성 할 수 없는 경우에는 "동적 가상 COM 매핑"기능을 사용하여 가상 COM 포트를 서로 다른 DS/PDS에 동적으로 매핑할 수 있습니다.. 이를 달성하려면 간단한 API 호출이 모두 필요합니다.







◆  다양한 선택

ICP DAS 장치 서버에는 1 ~ 8 개의 시리얼 포트가 있으며 일부 모델에는 동시에 6 DI 및 7 DO 회선을 사용할 수 있는 기능도 있습니다. PoE 또는 Modbus 게이트웨이를 사용하는 모델 또는 금속 케이스에 들어 있는 모델도 선택 옵션입니다.









◆  가상 I/O = 가상 COM + PDS + DIO
"가상 I/O"는 "가상 COM"기술의 확장입니다. 가상 I/O는 PDS의 디지털 I/O 회선을 가상 COM 스타일 연결로 변환합니다. 즉, 이제부터 사용자는 가상 COM 포트를 통해 DCON 명령을 보내서 PDS의 디지털 I/O 회선에 직접 액세스 할 수 있습니다.

또한 DCON 유틸리티는 이제 가상 I/O를 통해 PDS 디지털 I/O 회선 구성을 지원하므로 몇 가지 기본적인 기능 테스트를 수행하거나 PDS 디지털 I/O 라인을 사용하여 보다 편리한 방법으로 사용자 정의 응용 프로그램을 만들 수 있습니다.







PC를 사용하는 대신 직렬 장치에 PDS를 사용하면 어떤 이점이 있습니까?

PC Solution PDS-700/PDS-8x1 Solution
큰 크기 (Huge size)
고가 (Expensive)
일상적인 유지 보수
      (불안정한 하드 디스크 & 취약한 팬)
불안정한 OS 느린 부팅(수분 소요)
높은 전력 소비
      (수백 와트)
바이러스(Virus) 문제
적은 COM 포트 (1~2 포트)
      RS-232 만 지원
환경 온도 : 0 ~ +50 Deg.C
손바닥 크기(Palm size) & 쉽게 DIN-Rail 설치
비용 효율적 (Cost-effective)
유지보수 필요없음(하드 디스크 없음 & 팬 없음)
안정적이고 고성능 OS (MiniOS7) 빠른 부팅 (1초 미만)
낮은 소비 전력 (대략 3 Watt)
바이러스 문제 없음
넉넉한 COM 포트, 2~8 포트
      ( RS-232/422/485 지원)
환경 온도 : -25 ~ +75 Deg.C
DI/DO 내장형
프로그래밍 가능 (Programmable)
워치독 탑재 (Built-in watchdogs)



PDS-700의 특징은 다음과 같습니다.

네트워크 및 COM 포트 설정을 보여주는 D 버전 용 내장 7 세그먼트 LED 디스플레이.
산업용 배선을위한 탈착식 터미널 블록.
RoHS 준수 및 CE 인증.
산업 환경에 따른 저전력 입력 (10 ~ 30 VDC).
ESD 보호를위한 프레임 접지 디자인.
방염 재료 (UL94-V0 레벨) 및 견고한 케이스.
다양한 구성 : 콘솔, 웹, 텔넷 및 유틸리티.
32-bit 및 64-bit Windows 7/Vista/2008/2003/XP용 VxComm 드라이버





For more serial devices to Ethernet gateway information.
※ Go to tutorial: http://www.icpdas.com/tutorial/pds.htm
