PDS (M) -732 (D) PPDS (M) -732 (D) -MTCP 프로그래밍 가능한 직렬 - 이더넷 장치 서버 |
|
|
|
|||||
|
|
|||||
|
|
PDS-700 시리즈는 RS-232 / 422 / 485 장치를 이더넷 네트워크에 연결하기 위해 설계된 "Serial-to-Ethernet 게이트웨이"라고도하는 프로그래머블 장치 서버 제품군입니다. 사용자에게 친숙한 VxComm 드라이버 / 유틸리티를 사용하면 PDS-700 시리즈의 내장 COM 포트를 PC의 표준 COM 포트로 쉽게 전환 할 수 있습니다. 프로토콜 독립성, 소형 코어 OS 및 높은 유연성으로 인해 PDS-700 시리즈는 모든 네트워크 지원 애플리케이션의 요구 사항을 충족 할 수 있습니다.
PDS-700 시리즈에는 강력하고 신뢰성있는 Xserver 프로그래밍 구조가 포함되어있어 하루 안에 강력한 이더넷 어플리케이션을 설계 할 수 있습니다. 내장 된 고성능 MiniOS7은 PDS-700을 단 1 초 만에 부팅하고 가장 빠른 응답을 제공합니다.
PPDS-700-MTCP 시리즈는 표준 카테고리 5 이더넷 케이블을 사용하여 NS-205PSE와 같은 PoE 스위치로부터 전원을 수신하는 진정한 IEEE 802.3af 호환 (분류, 클래스 1) PoE (Power over Ethernet)를 제공합니다. PPDS-700-MTCP는 Modbus / TCP 프로토콜을 기반으로하는 대부분의 SCADA / HMI 통신을 지원하는 Modbus TCP / RTU / ASCII 게이트웨이로도 작동합니다. PDSM-700은 금속 케이스가있는 PDS-700 (RoHS)이고 PPDSM-700-MTCP는 금속 케이스가있는 PPDS-700-MTCP (RoHS)입니다. Metal Case 버전은 PDS-700 및 PPDS-700-MTCP보다 강력한 보호 기능을 포함합니다.
PDS (M) -732 (D) 및 PPDS (M) -732 (D) -MTCP에는 2 개의 RS-232 포트, 1 개의 RS-485 포트 및 DI / DO가 장착되어 있습니다. 착탈식 온보드 터미널 블록 커넥터는 산업 현장에서 쉽고 견고한 배선을 위해 설계되었습니다.
모델 | PDS (M) -732 (D) / PPDS (M) -732 (D) -MTCP |
디지털 출력 | |
출력 채널 | 4 |
출력 유형 | 오픈 콜렉터 (싱크 / NPN) |
부하 전압 | 30 V DC , 최대. |
부하 전류 | 100 mA, 최대. |
절연 전압 | 비 절연 |
디지털 입력 | |
입력 채널 | 4 |
입력 유형 | 소스 (건식 유형), 공통 접지 |
오프 전압 레벨 | +1 V 최대 |
온 전압 레벨 | +3.5 ~ + 30V |
절연 전압 | 비 절연 |
카운터 | 채널 수 : 4 |
맥스. 개수 : 16 비트 (65535) | |
맥스. 입력 주파수 : 100 Hz | |
Min. 펄스 폭 : 5ms |
모델 | PDS (M) -732 (D) | PPDS (M) -732 (D) -MTCP | |
CPU | |||
CPU | 80186-80 MHz 또는 호환 가능 | ||
SRAM | 512KB | ||
플래시 메모리 | 플래시 ROM : 512KB; 지우기 단위는 하나의 섹터입니다 (64KB). 100,000 개의 지우기 / 쓰기 사이클 |
||
EEPROM | 16 KB; 데이터 보존 기간 : 40 년; 1,000,000 개의 지우기 / 쓰기 사이클. |
||
워치 독 타이머 내장 | 예 | ||
통신 인터페이스 | |||
비 절연 | COM1 | RS-232 (TxD, RxD, RTS, CTS, GND) | |
COM2 | RS-485 (D2 +, D2-, GND) | ||
COM3 | RS-232 (TxD, RxD, RTS, CTS, GND) | ||
RS-485 | 바이어스 저항기 | 예, 1 KΩ | |
마디 | 254 (최대) | ||
이더넷 | 10/100 Base-TX, RJ-45 포트 (자동 협상, 자동 MDI / MDI-X, LED 표시 등) |
||
PoE | - | IEEE 802.3af | |
COM 포트 형식 | |||
데이터 비트 | 7, 8 : COM1 및 COM2의 경우 5, 6, 7, 8 : COM3의 경우 |
||
둥가 | None, Even, Odd, Mark, Space | ||
정지 비트 | 1, 2 : COM1 ~ COM3 용 | ||
전송 속도 | 최대 115200 bps | ||
LED 표시기 | |||
5 자리 7 세그먼트 | 예, "D"버전에만 해당됩니다. | ||
체계 | 빨간 | ||
PoE | - | 녹색 | |
힘 | |||
보호 | 역전 극성 보호 | ||
필요한 공급 전압 | +10 V DC ~ +30 V DC (비 규제) | PoE 또는 +12 V DC ~ +48 V DC (비 규제) | |
전력 소비 | PDS (M) -732 : 2.0W PDS (M) -732D : 2.7W |
PPDS (M) -732-MTCP : 2.2W PPDS (M) -732D-MTCP : 2.9W |
|
기구 | |||
인화성 | 방염 재료 (UL94-V0 레벨) | ||
치수 (W x H x D) | 72 mm x 123 mm x 35 mm ( "M"버전의 경우 88 mm x 123 mm x 28 mm) | ||
설치 | DIN 레일 또는 벽 장착 | ||
포장 | 난연성 플라스틱 ( "M"버전 용 금속) | ||
환경 | |||
작동 온도 | -25 ~ +75 ° C | ||
보관 온도 | -40 ~ + 80 ° C | ||
습기 | 5 ~ 90 % RH, 비 응축 |

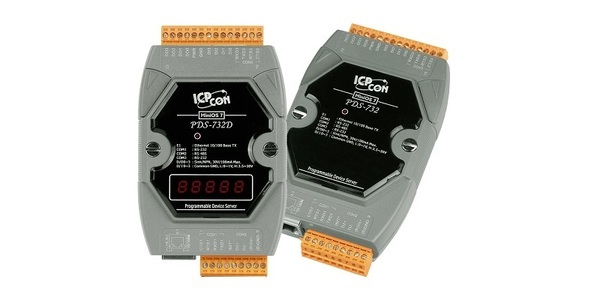

PDS-732 CR | 2 개의 RS-232 포트와 1 개의 RS-485 포트 (RoHS) 가있는 프로그래밍 가능한 장치 서버 ( CA-0910 케이블 1 개 포함 ) |

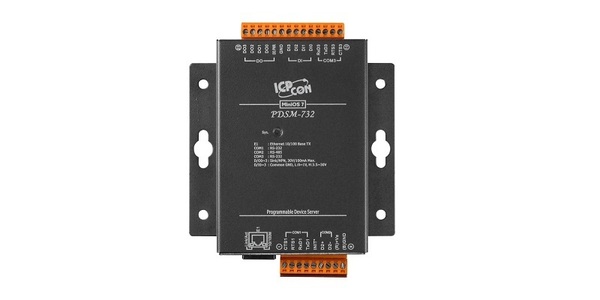

PDSM-732 CR | PDS-732 CR (금속 케이스 포함) |
PDS-732D CR | 2 개의 RS-232 포트, 1 개의 RS-485 포트 및 LED 디스플레이 (RoHS) 가있는 프로그래밍 가능 장치 서버 ( 하나의 CA-0910 케이블 포함 ) |

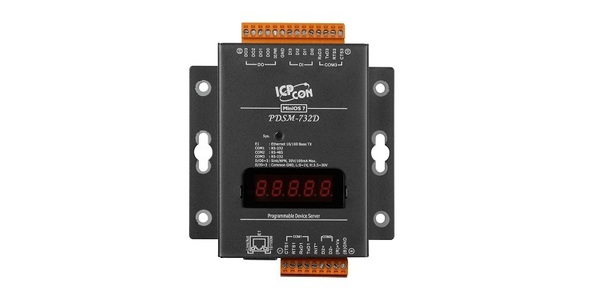

PDSM-732D CR | PDS-732D CR (금속 케이스 포함) |
PPDS-732-MTCP CR | PoE, Modbus 게이트웨이, RS-232 포트 2 개 및 RS-485 포트 1 개가있는 프로그래밍 가능 장치 서버 (RoHS) CA-0910 케이블 1 개 포함 |
PPDSM-732-MTCP CR | PPDS-732-MTCP CR (금속 케이스 포함) |
PPDS-732D-MTCP CR | PoE, Modbus 게이트웨이, RS-232 포트 2 개, RS-485 포트 1 개 및 LED 디스플레이 (RoHS) 가 내장 된 프로그래밍 가능 장치 서버 1 개 CA-0910 케이블 포함 |

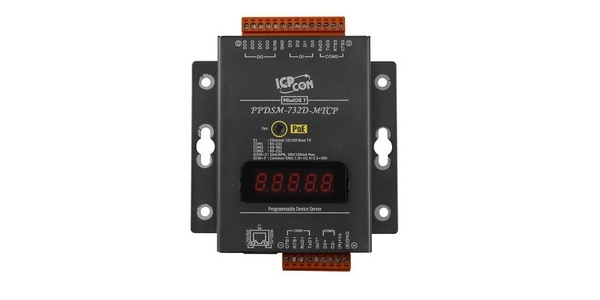

PPDSM-732D-MTCP CR | PPDS-732D-MTCP CR (금속 케이스 포함) |
GPSU06U-6 | 24V DC /0.25A, 6W 전원 공급 장치 |
MDR-20-24 CR | DIN 레일 장착 24V DC / 1A, 24W 전원 공급 장치 |
CA-0903 | 9 핀 Female D-sub 및 RS-232 커넥터 케이블, 30cm 케이블 <핀 지정> |
CA-0910 | 9 핀 Female D-sub 및 3-wire RS-232 케이블, 1M 케이블 <Pin Assignment> |
NS-205 CR | 관리되지 않는 5 포트 산업용 이더넷 스위치 (RoHS) |
DIN-KA52F-48 | 48 V DC /0.52 A, 25 W 전원 공급 장치 (Din 레일 장착) |
NS-205PSE CR | 4 개의 PoE 포트와 1 개의 RJ-45 업 링크가있는 관리되지 않는 이더넷 스위치 (RoHS) |
DN-09-2 | DIN 레일 장착 및 9 핀 수 헤더 2 개가 포함 된 I / O 커넥터 블록 : CA-0915 x 2 (9 핀 수 - 암 D- 서브 케이블 1.5m) |
DN-09-2F | DIN 레일 장착 및 9 핀 수 커넥터 헤더 2 개가 포함 된 I / O 커넥터 블록 : CA-0910F x 2 (9 핀 Female-Female D-sub 케이블 1.0M) |
