DS-712

제품명
DS-712
용도
장치 서버
특성
with 1 RS-232 포트
제조사
ICPDAS(대만)

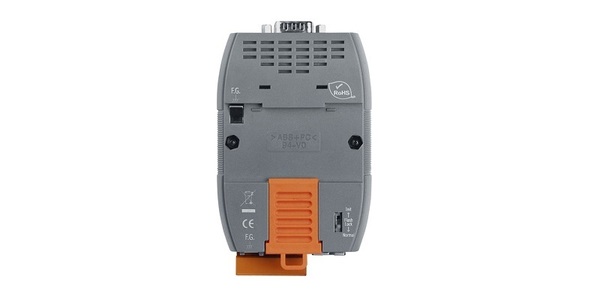

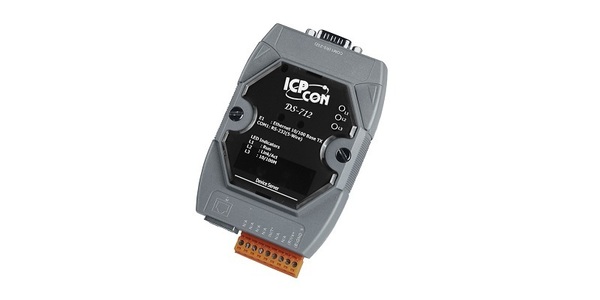

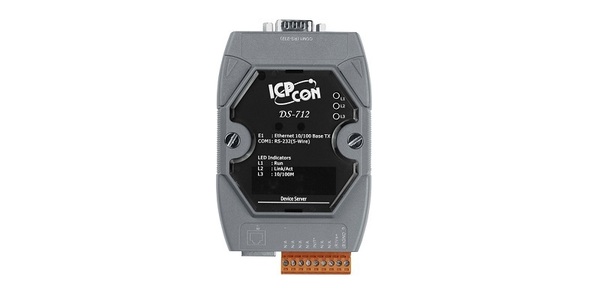

DS-712
직렬 - 이더넷 장치 서버



모델 : DS-712





  • 이더넷 네트워크에 시리얼 장치 통합
  • "가상 COM"확장 COM 포트
  • Virtual COM은 32 비트 및 64 비트 Windows XP / 2003 / Vista / 7 / 8을 지원합니다.
  • 고성능 디바이스 서버
  • 혹독한 환경에서 사용하기에 적합한 워치 독 타이머
  • 역전 극성 보호
  • 직렬 포트 +/- 4 kV ESD 보호 회로
  • 할로겐없는 RoHS 준수
  • ICP DAS의 고성능 MiniOS7 내장
  • 10/100 Base-TX 이더넷, RJ-45 포트
    (자동 협상, 자동 MDI / MDI-X, LED 표시 등)
  • ODM 서비스 사용 가능
  • 저전력 소비
  • 다수의 직렬 포트로 팜 크기 조정
  • 남성 DB-9 커넥터





DS-700은 RS-232 / 422 / 485 장치를 이더넷 네트워크에 연결하기 위해 설계된 일련의 직렬 - 이더넷 장치 서버입니다. VxComm 드라이버 / 유틸리티를 사용하면 DS-700 시리즈의 내장 COM 포트를 Windows의 표준 PC COM 포트로 가상화 할 수 있습니다. 프로토콜 독립성, 작은 크기 및 유연성 덕분에 DS-700 시리즈는 거의 모든 네트워크 지원 애플리케이션의 요구를 충족시킵니다.

DS-712에는 남성 DB-9 커넥터가 장착되어 있으며 5-wire RS-232 포트를 지원하며 DS-715에는 착탈식 터미널 블록 커넥터가 장착되어 있으며 4-wire RS-422 포트 또는 2 2000 Vrms 절연을 가진 RS-485 포트.




  • 공장 자동화
  • 빌딩 자동화
  • 홈 오토메이션





모델명 DS-712
CPU
CPU 80186-80 MHz 또는 호환 가능
SRAM 512KB
플래시 메모리 플래시 ROM : 512KB
EEPROM 16 KB; 데이터 반환 : 40 년.
워치 독 타이머 내장
통신 인터페이스
비 절연 COM1 RS-232 (TxD, RxD, RTS, CTS, GND)
이더넷 10/100 Base-TX, RJ-45 포트 (자동 협상, 자동 MDI / MDI-X, LED 표시 등)
PoE -
COM 포트 형식
데이터 비트 7, 8 : COM1 용
둥가 None, Even, Odd, Mark, Space
정지 비트 1, 2 : COM1 용
전송 속도 최대 115200 bps
보호 역전 극성 보호
필요한 공급 전압 12 VDC ~ +48 VDC (비 규제)
전력 소비 2.0W
LED 표시기
L1 실행 (빨간색)
L2 링크 / 법 (적색)
L3 10 / 100M (주황색)
PoE -
기계
인화성 방염 재료 (UL94-V0 레벨)
치수 (W x H x D) 72mm x 118mm x 35mm
설치 DIN 레일 또는 벽 장착
환경
작동 온도 -25 ~ +75 ° C
보관 온도 -40 ~ + 80 ° C
습기 5 ~ 90 % RH, 비 응축

DS-712 CR 1 개의 RS-232 포트가있는 장치 서버 (RoHS)

GPSU06U-6 24 V DC /0.25A, 6W 전원 공급 장치
MDR-20-24 CR DIN 레일 장착 24V DC / 1A, 24W 전원 공급 장치
CA-0915 9 핀 수 - 암 D- 서브 케이블, 1.5M 케이블
NS-205 CR 비 관리 형 5 포트 산업용 이더넷 스위치 (RoHS)
DIN-KA52F-48 48 V DC /0.52 A, 25 W 전원 공급 장치 (Din 레일 장착)
NS-205PSE CR 4 개의 PoE 포트와 1 개의 RJ-45 업 링크가있는 관리되지 않는 이더넷 스위치 (RoHS)
DN-09-2 DIN 레일 장착 및 2 개의 9 핀 수형 헤더가있는 I / O 커넥터 블록.
CA-0915 x 2 (9 핀 수 - 암 D-Sub 케이블 1.5m) 포함
DN-09-2F DIN 레일 장착 및 2 개의 9 핀 수형 헤더가있는 I / O 커넥터 블록.
CA-0910F x 2 (9 핀 암 - 여성 D-Sub 케이블 1.0m)
