제품 상세보기

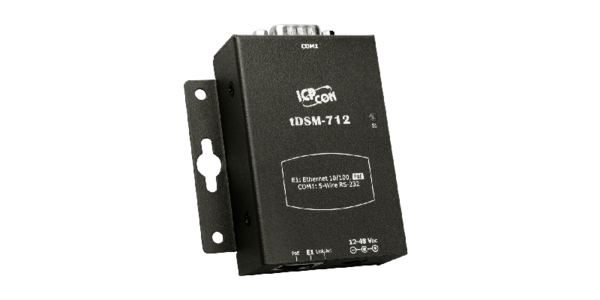

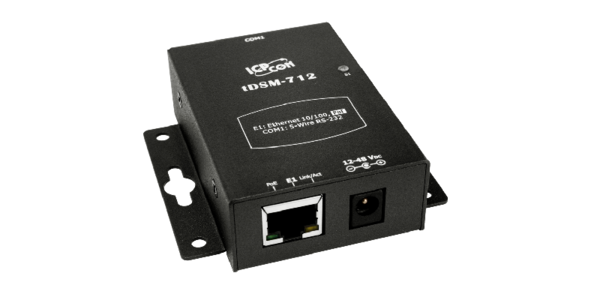

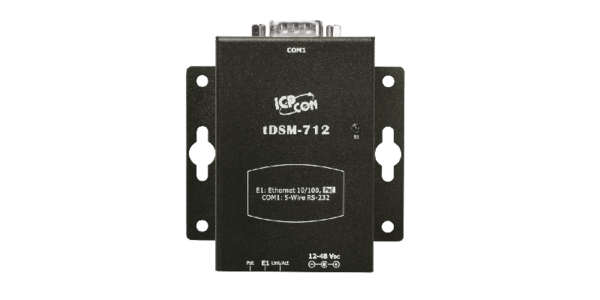

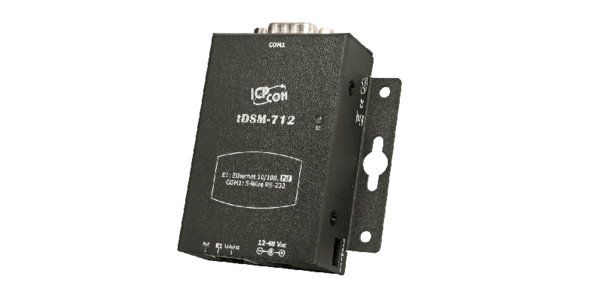

tDSM-712

제품명
tDSM-712
용도
초소형 장치 서버
특성
Serial-to-Ethernet 장치 서버 (One RS-232 포트)
제조사
ICPDAS(대만)



tDSM-712
초소형 시리얼 to 이더넷 장치 서버 (Tiny Serial-to-Ethernet Device Servers)
RS-232 포트 1개











  • • RS-232/422/485 시리얼 장치를 Ethernet에 절합
  • • Virtual COM 또는 raw TCP 연결을 통해 데이터 전송
  • • VxComm Driver 지원 : 32-bit 및 64-bit Windows XP/2003/2008/Vista/7/8/10
  • • 최대 연결 : 시리얼 포트 당 하나의 소켓 권장
  • • Pair-connection (serial-bridge, serial-tunnel) 애플리케이션 지원
  • • TCP client-mode 및 TCP server-mode 작동 지원
  • • 장치 검색(UDP 검색) 용 UDP 응답 지원
  • • Static IP 또는 DHCP 네트워크 구성
  • • Ethernet (BOOTP, TFTP)를 통해 쉽게 Firmware 업데이트
  • • 초소형 Web 서버로 구성 (HTTP)
  • • 네트워크 트래픽을 효율적으로 처리하는 32-bit MCU 포함
  • • 10/100 Base-TX Ethernet, RJ-45 x 1 (Auto-negotiating, auto MDI/MDIX, LED Indicators)
  • • 이중 전원 입력 포함 : PoE (IEEE 802.3af, Class 1) 및 DC jack
  • • 자동으로 RS-485 방향 제어 가능
  • • 3000 VDC 절연 및 +/-4 kV ESD 보호 : i 버전
  • • Male DB-9 또는 터미널 블록 연결부로 쉽게 배선
  • • Tiny form-factor 및 저전력 소모
  • • RoHS 준수 & Halogen 없음
  • • 비용 효율적인 장치 서버 (Cost-effective device servers)







tDS-700시리얼-to-이더넷 장치 서버(Serial-to-Ethernet device servers) 시리즈 입니다.
모든 RS-232 및 RS-422/485 장치에 이더넷 및 인터넷 연결을 추가하기 위해서 설계 되었고, 레거시 시리얼 통신의 케이블 길이 제한을 없앨 수 있습니다.
VxComm 드라이버/유틸리티를 사용하면 tDS-700 시리즈의 내장 COM 포트를 Windows의 표준 PC COM 포트로 가상화 할 수 있습니다. 따라서 사용자는 소프트웨어 수정없이 인터넷/이더넷을 통해 시리얼 장치에 투명하게 액세스하거나 모니터링 할 수 있습니다.


tDS-700 장치 서버는 serial-bridge 또는 serial-tunnel 뿐만아니라 pair-connection 응용 프로그램을 만드는데 사용할 수 있습니다. 두 시리얼 장치간에 TCP/IP를 통해 데이터를 라우팅 할 수 있으므로,이더넷 기능이 없는 메인 프레임 컴퓨터, 서버 또는 기타 시리얼 장치를 연결할 때 유용합니다. 프로토콜의 독립성과 유연성 덕분에 tDS-700은 거의 모든 네트워크 사용 애플리케이션의 요구를 충족시킬 수 있습니다.

한 개의 IP 주소를 1개 이상의 컴퓨터나 장치에 동시에 할당함으로써 주소 충돌이 발생할 수 있는데, DHCP는 수동 IP 주소 구성으로 인한 구성 오류를 최소화합니다.
tDS-700은 DHCP 클라이언트 기능을 지원하므로 필요한 TCP/IP 구성 정보를
DHCP 서버에서 쉽게 얻을 수 있습니다. 또한 tDS-700에는 UDP 응답이 포함되어 있어서 VxComm 유틸리티의 UDP 검색에 대한 응답으로 IP 주소 정보를 전송하여 로컬 관리가 보다 효율적입니다.

tDS-700은 강력한 32-bit MCU로 네트워크 트래픽을 효율적으로 처리 할 수 ​​있습니다.
또한, Web Server가 내장되어 있습니다. 사용자가
DHCP/Static IP, Gateway/Mask 및 Serial Port를 포함하여 모듈 설정을 수정할 수 있도록 직관적인 Web 관리 인터페이스를 제공하고 있습니다.

놀랄만한 초소형 폼 팩터를 기반으로 하는 tDS-700은 최대한 공간을 절약 할 수 있으므로 시리얼 장치에 직접 연결하거나 시스템에 내장할 수도 있기 때문에 어디서나 쉽게 설치가 가능합니다.

또한 tDS-700 시리즈에는
내장 CPU 워치 독
(built-in CPU watchdog)이 포함되어 있습니다. 내장된 펌웨어가 비정상적으로 작동거나 또는 사전에 정의 된 시간(시스템 타임 아웃) 동안 tDS-700과 Host 사이에 통신이 없는 경우 CPU를 자동으로 재설정합니다. 이것은 tDS-700이 열악한 환경에서도 지속적으로 작동할 수 있도록 하는 중요한 기능입니다.
tDS-700 시리즈 i 버전에는 3000 VDC
절연 및 +/- 4 kV ESD 보호 부품이 추가 됩니다. 잠재적으로 손상을 주는 전하를 민감한 회로에서 우회하여 모듈 및 장비를 갑작스럽고 순간적인 전류로부터 보호합니다.

tDS-700은 표준 카테고리 5 Ethernet 케이블을 사용하여 PoE 스위치에서 전원을 수신하는 진정한 IEEE 802.3af 호환 (분류, 클래스 1) PoE (Power over Ethernet) 기능을 제공합니다. 현장에서 PoE 스위치가 없으면 tDS-700은 DC 어댑터로부터 전원 입력을 받습니다. tDS-700은 초 저전력 소비를 위해 설계되었으며, 특히 장치 서버를 대량 설치한 경우 증가하는 연료 및 전기 가격에서 숨겨진 비용을 감소킵니다. 에너지 효율적인 장비를 선택함으로써 소비되는 전기량을 줄이면 녹색 환경을 유지하는데 긍정적인 영향을 미칠 수 있습니다.

tDS-712에는 숫놈 DB-9 커넥터가 장착되어 있으며 다른 모델에는 탈착식 단자대 커넥터가 장착되어 있어 배선이 쉽고, 데이터를 송수신 할 때 자동 RS-485 방향 제어를 지원합니다.







공장, 건축 및 가정 자동화

원격 진단 및 관리







모델명 tDS-712
tDS-712i
tDSM-712 tDS-722
tDS-722i
tDS-732
tDS-732i
tDS-715
tDS-715i
tDS-725
tDS-725i
tDS-735
tDS-735i
tDS-718
tDS-718i
tDS-718i-D tDS-724
tDS-724i
tDS-734
tDS-734i
 시스템
 CPU  32 -bit ARM
 통신 인터페이스
 Ethernet  10/100 Base-TX, 8 핀 RJ-45 x 1 (자동 협상, 자동 MDI / MDIX, LED 표시기)
 PoE (IEEE 802.3af, 클래스 1)
 COM1 5-선 RS-232 5-선
RS-232
3-선
RS-232
2-선
RS-485
4-선
RS-422
2-선
RS-485
2선
RS-485
3-선
RS-232
5-선
RS-232
2-선
RS-485
2-선
RS-485
2 선 RS-485
4 선 RS-422
 COM2 - 5 선
RS-232
3-선
RS-232
- 2-선
RS-485
2-선
RS-485
-   5-선
RS-232
3-선
RS-232
 COM3 - - 3-선
RS-232
- - 2-선
RS-485
-   - 3-선
RS-232
 Self-Tuner  -  Yes, 자동 RS-485 방향 제어
RS-485  Bias
 Resistor
 -  Yes, 1 KΩ
 Node  -  254 (최대)
 UART  16c550 또는 호환
 전원 절연  1000 VDC ( tDS-722i / 732i / 718i-D 전용)
 신호 절연  3000 VDC ( tDS-712i / 715i / 725i / 735i / 718i / 724i / 734i 전용)
 ESD 보호  +/- 4 kV
 COM 포트 형식
 전송 속도  최대 115200 bps
 Data Bit  5, 6, 7, 8
 Parity  None(없음), Odd(홀수), Even(짝수), Mark, Space
 Stop Bit  1, 2
 전원
 전원 입력  PoE : IEEE 802.3af, 클래스 1
 DC 잭 : +12 ~ 48 VDC
 소비 전력  0.07 A @ 24 VDC
 기구
 커넥터  Male DB-9 x1  10-핀 탈착식 단자대 x 1 Male DB-9 x1  10 핀 탈착식
 단자대 x 1
 설치  DIN- 레일
 케이스  플라스틱  금속  플라스틱
 환경
 작동 온도  - 25 ~ + 75 °C
 보관 온도  - 30 ~ + 80 °C
 습도  10 ~ 90 % RH, 비 응축







tDS-700 시리즈 (PoE 및 DC 잭이 있는 소형 장치 서버) : CA-002 케이블 1개가 포함됩니다.
모델명 (비 절연) 모델명 (절연) 케이스 RS-232 RS-422 RS-485 COM1 COM2 COM3
 tDS-712 CR  tDS-712i CR 플라스틱 1 - - 5-선 RS-232 - -
 tDSM-712 CR   금속
 tDS-722 CR  tDS-722i CR 플라스틱 2 - - 5-선 RS-232 5-선 RS-232 -
 tDS-732 CR  tDS-732i CR 플라스틱 3 - - 3-선 RS-232 3- 선 RS-232 3-선 RS-232
 tDS-715 CR  tDS-715i CR 플라스틱 -
1
2-선 RS-485
4-선 RS-422
- -
 tDS-725 CR  tDS-725i CR 플라스틱 - - 2 2-선 RS-485 2-선 RS-485 -
 tDS-735 CR  tDS-735i CR 플라스틱 - - 3 2-선 RS-485 2-선 RS-485 2-선 RS-485
 tDS-718  tDS-718i CR 플라스틱
1
3-선 RS-232 - -
2-선 RS-485
4-선 RS-422
 -  tDS-718i-D CR 플라스틱
1
5-선 RS-232 - -
2-선 RS-485
4-선 RS-422
 tDS-724 CR  tDS-724i CR 플라스틱 1 - 1 2-선 RS-485 5-선 RS-232 -
 tDS-734 CR  tDS-734i CR 플라스틱 2 - 1 2-선 RS-485 3-선 RS-232 3-선 RS-232







Model (Non-Isolated)
tDS-712 CR 초소형 장치 서버 with PoE 및 1 RS-232 포트 (RoHS)
 tDSM-712 CR ~ NEW ~ 초소형 장치 서버 with PoE 및 1 RS-232 포트 (Metal case, RoHS)
tDS-722 CR 초소형 장치 서버 with PoE 및 2 RS-232 포트 (RoHS)
tDS-732 CR 초소형 장치 서버 with PoE 및 3 RS-232 포트 (RoHS)
tDS-715 CR 초소형 장치 서버 with PoE 및 1 RS-422/485 포트 (RoHS)
tDS-725 CR 초소형 장치 서버 with PoE 및 2 RS-485 포트 (RoHS)
tDS-735 CR 초소형 장치 서버 with PoE 및 3 RS-485 포트 (RoHS)
tDS-718 CR 초소형 장치 서버 with PoE 및 1 RS-232/422/485 포트 (RoHS)
tDS-724 CR 초소형 장치 서버 with PoE, 1 RS-232 및 1 RS-485 포트 (RoHS)
tDS-734 CR 초소형 장치 서버 with PoE, 2 RS-232 및 1 RS-485 포트 (RoHS)
CA-002 케이블 1개 포함.
Model (Isolated)
 tDS-712i CR ~ NEW ~ 초소형 장치 서버 with PoE, 1 절연 RS-232 포트 (RoHS)
 tDS-722i CR ~ NEW ~ 초소형 장치 서버 with PoE, 전원 절연 and 2 RS-232 포트 (RoHS)
 tDS-732i CR ~ NEW ~ 초소형 장치 서버 with PoE, 전원 절연 and 3 RS-232 포트 (RoHS)
tDS-715i CR 초소형 장치 서버 with PoE and 1 절연 RS-422/485 포트 (RoHS)
 tDS-725i CR ~ NEW ~ 초소형 장치 서버 with PoE and 2 절연 RS-485 포트 (RoHS)
 tDS-735i CR ~ NEW ~ 초소형 장치 서버 with PoE and 3 절연 RS-485 포트 (RoHS)
 tDS-718i CR ~ NEW ~ 초소형 장치 서버 with PoE and 1 절연 RS-232/422/485 포트 (10-핀 탈착식 단자대, RoHS)
 tDS-718i-D CR ~ 곧 판매 가능 ~ 초소형 장치 서버 with PoE, 전원 절연 및 1 RS-232/422/485 포트 (Male DB-9, RoHS)
 tDS-724i CR ~ NEW ~ 초소형 장치 서버 with PoE, 1 절연 RS-232 및 1 절연 RS-485 포트 (RoHS)
 tDS-734i CR ~ NEW ~ 초소형 장치 서버 with PoE, 2 절연 RS-232 및 1 절연 RS-485 포트 (RoHS)
CA-002 케이블 1개 포함.







 CA-002  DC 커넥터 to 2-선 전원 케이블, 0.3 M
 CA-PC09F  DB-9 Female 커넥터 with 플라스틱 커버
 CA-0910N  Female DB-9 to Female 3-선 Null 모뎀 케이블, 1M
 CA-0915  Male DB-9 to Female DB-9 케이블, 1.5m
 CA-0910F  Female DB-9 to Female DB-9 케이블, 1.0 m
 CA-0909  Female DB-9 to Female DB-9 커넥터 (tDS-712 / tGW-712 용)
