제품 상세보기

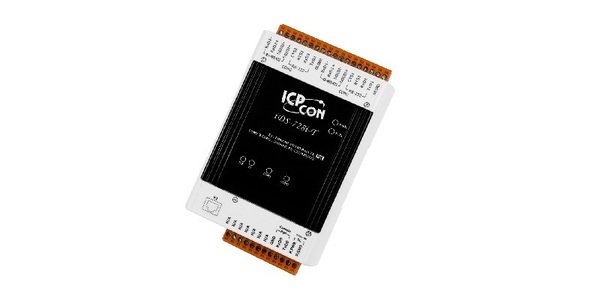

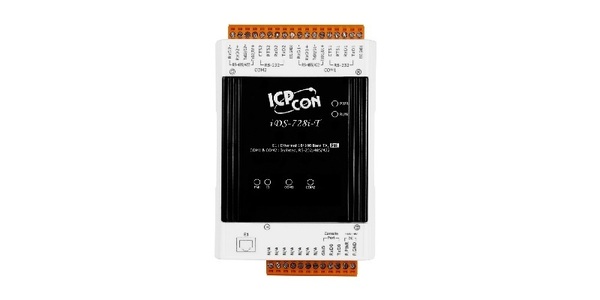

iDS-728i-T

제품명
iDS-728i-T
용도
지능형 장치 서버
특성
Intelligent Device Server with 2 RS-232/422/485
제조사
ICPDAS(대만)
iDS 제품 시리즈
지능형 직렬 - 이더넷 장치 서버




모델 : iDS-718i-D / iDS-718iM-D 모델 : iDS-728i-T / iDS-728iM-T

~ NEW ~
모델 : iDS-448iM-D





  • 이더넷 네트워크에 시리얼 장치 통합
  • 32 비트 및 64 비트 Windows XP / 2003 / Vista / 7 용 가상 COM
  • 1 / 2 / 4 포트 RS-232, RS-422 및 RS-485 통신 지원
  • 웹 기반 구성 및 PC 유틸리티
  • 직렬 ESD 보호
  • 가상 COM (COM 포트 재 지정), TCP 서버 / 클라이언트 (최대 32 개 연결), UDP,
  • 직렬 터널 (쌍 연결), 모뎀 에뮬레이터 및 RFC2217 응용 프로그램 모드.
  • 내장 버저, RTC 및 워치 독
  • 넓은 작동 온도 범위 : -25 ~ + 75 ° C
  • 네트워크 관리를위한 SNMP V1, V2c, V3, Trap 및 MIB-II 프로토콜 지원
  • RS-422 / 485 포트를위한 하드웨어 선택 가능 Pull High / Low 저항 및 종단 저항
  • 셀프 튜너 기술로 RS-485 데이터 방향 제어 지원





iDS 제품군은 ICPDAS의 3 세대 디바이스 서버입니다. 이 제품은 견고한 산업 수준의 어플리케이션을 위해 설계되었으며 고성능, 높은 신뢰성 및 고용량을 제공합니다.

iDS 제품군은 완벽한 이더넷 서비스는 물론 기존 직렬 장치를 이더넷 네트워크에 연결할 수있는 1,2 포트 및 4 포트 RS-232 / RS-422 / RS-485 인터페이스를 제공합니다.

강력한 데이터 투명한 솔루션 : 데이터 손실
최소화 iDS 제품군에는 중요한 데이터 스트림을 전송하려고 할 때 "Zero Data Loss"라는 목표를 달성하기 위해 ARM 기반의 고성능 CPU와 대용량 RAM이 장착됩니다. 이더넷 연결에 장애가 발생하면 직렬 데이터가 대기열에 저장되고 이더넷이 다시 연결되면 다시 전송됩니다. 각 장치 포트는 단일 직렬 장치에서 네트워크를 통해 동일한 정보를 공유하는 데 사용할 수있는 32 개의 TCP 연결을 제공합니다.

산업 급 설계

iDS 제품군은 장치를 기존 운영 환경에 쉽게 배치 할 수 있도록 설계된 광범위한 내장 기능을 제공합니다.

  1. 이중 전원 공급 장치 : DC 및 PoE
  2. DIN 레일 마운팅
  3. 직렬 포트 서지 보호
  4. 조정 가능한 RS-485 종단 저항 및 당김 / 고저 저항
  5. 내장형 ICPDAS 셀프 튜너를 통한 RS-485 방향 제어
  6. 하드웨어 / 소프트웨어 선택 가능한 RS-232, RS-422 또는 RS-485 인터페이스
  7. 하드웨어 재설정 버튼 및 LED 표시기.
  8. 64 비트 하드웨어 일련 번호

손쉬운 웹 기반 구성
내장 웹 서버를 사용하면 Internet Explorer 또는 Google Chrome과 같은 표준 웹 브라우저를 사용하여 iDS 제품에 액세스하고 구성 할 수 있습니다. 구성에는 직렬 포트 매개 변수, SNMP, 직렬 - 이더넷 서비스 모드가 포함됩니다. 또한 온보드 플래시 메모리는 향후 소프트웨어 업그레이드를위한 용량을 제공합니다.

IT 친화적 관리
iDS 제품 범위의 모든 장치는 SNMP 프로토콜을 지원합니다.이 프로토콜은 IT 업계에서 이더넷을 통해 장치를 모니터링하는 데 널리 사용되는 방법입니다. 사용자 정의 오류 또는 이벤트가 발생하면 SNMP 관리자에게 SNMP 트랩 경고를 보내도록 iDS 장치를 구성 할 수 있습니다. 예를 들어, 경고는 웜 / 콜드 시작 이벤트 또는 암호 변경 등으로 트리거 될 수 있습니다. 전자 메일 경고 및 웹 기반 이벤트 로그 페이지도 제공됩니다.

완벽한 조화
올바른 결정을 내리는 것은 해변에서 게으른 날을 만듭니다.




  • 공장 자동화
  • 빌딩 자동화
  • 홈 오토메이션







모델 iDS-718i-D iDS-728i-T iDS-718iM-D iDS-728iM-T iDS-448iM-D
CPU 모듈
CPU 32 비트 RISC, 720 Mhz
256MB DDR3
플래시 256MB
주변 장치 microSD, RTC, 일련 번호, 워치 독, 부저
통신 인터페이스
COM1 5 선 RS-232 / 422 / 485 (절연)
COM2 - 5 선 RS-232 / 422 / 485 (절연) - 5 선 RS-232 / 422 / 485 (절연) 5 선 RS-232 / 422 / 485 (절연)
COM3 - - - - 5 선 RS-232 / 422 / 485 (절연)
COM4 - - - - 5 선 RS-232 / 422 / 485 (절연)
이더넷 10/100 Base-TX, RJ-45 포트 (자동 협상, 자동 MDI / MDI-X, LED 표시기), PoE (IEEE 802.3af, 클래스 1)
COM 포트 신호
3- 와이어 RS-232 RxD, TxD 및 GND
5 선식 RS-232 RxD, TxD, CTS, RTS 및 GND
RS-422 / 485 TxD +, TxD-, RxD +, RxD- 및 GND / Data +, 데이터 및 GND
RS-485 데이터 +, 데이터 - 및 Iso.GND
COM 포트 형식
데이터 비트 5, 6, 7, 8
둥가 None, Even, Odd, Mark, Space
정지 비트 1, 1.5, 2
전송 속도 최대 921.6 kbps.
흐름 제어 RTS / CTS, XON / XOFF
높은 / 낮은 저항 당겨 오기 스위치 선택 가능 (RS-422 / 485는 1 kΩ, RS-232는 비 저항)
ESD 보호 예 (프레임 접지 포함)
보호 전원 입력 역 극성 보호
필요한 공급 전압 +12 VDC ~ +48 VDC (비 규제) 또는 PoE (IEEE 802.3af, 클래스 1)
전력 소비 3.5 W
소프트웨어
프로토콜 ICMP, IPv4, TCP, UDP, DHCP, BOOTP, 텔넷, SSH, FTP, SFTP, DNS, SNMP V1 / V2c / V3, HTTP, SMTP, ARP
구성 방법 웹, 직렬 콘솔, 텔넷 / SSH 콘솔, Windows 용 eSearch 유틸리티
Windows 용 가상 COM Windows 2000, Windows XP / 2003 / Vista / 2008 / 7 / 8 x86 / x64, 2012 x64, XP Embedded
Linux 용 가상 COM Linux 커널 2.4.x, 2.6.x, 3.x
SNMP 표준 RFC1213 MIB-II, RFC1317
응용 프로그램 모드 가상 COM, TCP 서버, TCP 클라이언트, UDP, 쌍 연결, RFC2217, 터미널, 역방향 텔넷, TCP 모뎀
기구
치수 (W x H x D) 78 mm x 114 mm x 42 mm
( "M"버전의 경우 97 mm x 114 mm x 42 mm)
78 mm x 120 mm x 42 mm
( "M"버전의 경우 97 mm x 120 mm x 42 mm)
설치 DIN- 레일
포장 플라스틱 ( "M"버전 용 금속)
환경
작동 온도 -25 ° C ~ +75 ° C
보관 온도 -40 ° C ~ +80 ° C
습기 5 ~ 90 % RH, 비 응축

iDS-718i-D CR 지능형 장치 서버 (RS-232 / 422 / 485 1 개, 절연, RoHS, DB9)
iDS-718iM-D CR 1 RS-232 / 422 / 485 (절연, 금속 케이스, RoHS, DB9)가 장착 된 지능형 장치 서버
iDS-728i-T CR 지능형 장치 서버 (RS-232 / 422 / 485 2 개 포함) (RoHS, 터미널 블록)
iDS-728iM-T CR 2 개의 RS-232 / 422 / 485 (금속 케이스, RoHS, 터미널 블록)가 장착 된 지능형 장치 서버
iDS-448iM-D CR 4 개의 RS-232 / 422 / 485 (절연, 금속 케이스, RoHS, DB9)가 장착 된 지능형 장치 서버

GPSU06U-6 CR 24VDC / 0.25A, 6W 전원 공급 장치
MDR-20-24 CR DIN-R이있는 24VDC / 1A, 24W 전원 공급 장치
DIN-KA52F-48 CR DIN 레일 장착형 48V / 0.52A, 25W 전원 공급 장치 (RoHS, NS-205PSE 용)
CA-0903 9 핀 Female D-Sub 및 RS-232 커넥터 케이블, 30cm 케이블
CA-0910 9 핀 Female D-Sub 및 3-wire RS-232 케이블, 1m 케이블
NS-205 CR 비 관리 형 5 포트 산업용 이더넷 스위치 (RoHS)
NS-205PSE CR 4 개의 PoE 포트와 1 개의 RJ-45 업 링크가있는 관리되지 않는 이더넷 스위치 (RoHS)
